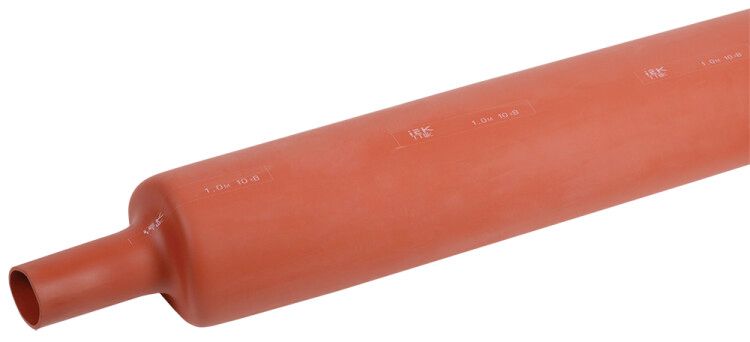

Термоусаживаемая трубка ТТШс 120/50 10 кВ 2,5:1 красная 1м | UMB-T10-120-50-25-1-K04 IEK

Термоусаживаемая трубка ТТШс 120/50 10 кВ 2,5:1 красная 1м от IEK предназначена для изоляции и защиты высоковольтных шин на подстанциях и в РУ. Её уникальная способность уменьшать диаметр в 2,5 раза позволяет компактно изолировать крупные токопроводящие элементы, сохраняя надёжность даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Термоусаживаемая трубка ТТШс 120/50 10 кВ 2,5:1 красная 1м используется для электрической изоляции и механической защиты медных и алюминиевых шин на напряжение до 10 кВ. Применяется на электрических подстанциях, в ячейках КРУ, щитах распределительных устройств и других местах, где требуется плотная изоляция токоведущих частей в ограниченном пространстве. Также защищает шины от химической коррозии, пыли, влаги и случайных контактов.

Технические характеристики

• Тип изделия: термоусаживаемая трубка
• Коэффициент усадки: 2,5:1 - при нагреве диаметр уменьшается в 2,5 раза
• Диаметр до усадки: 120 мм - удобен для установки на крупные шины
• Диаметр после усадки: 50 мм - обеспечивает плотное прилегание к поверхности
• Номинальное напряжение: 10 кВ (10 000 В) - рассчитана на работу в сетях до этого уровня
• Материал: полиолефин - устойчив к старению, влаге и большинству химикатов
• Толщина стенки после усадки: 3 мм - достаточна для надёжной изоляции
• Рабочая температура: от –40 C до +110 C - выдерживает экстремальные условия
• Исполнение: среднестенная - баланс прочности и гибкости
• Цвет: красный - стандартизированная цветовая маркировка для фазы A
• Срок службы: 30 лет - долговечность при соблюдении условий эксплуатации

Совместимость и монтаж

Трубка совместима с медными и алюминиевыми шинами любого профиля, если их диаметр до усадки не превышает 120 мм. Монтаж выполняется путём термоусадки: равномерно прогревается тепловым феном до полного сжатия. Не требует клея, герметиков или дополнительных креплений. После усадки образуется монолитная изоляционная оболочка, плотно прилегающая к поверхности шины. Для правильного монтажа важно начинать нагрев с центра и двигаться к краям, чтобы исключить воздушные пузыри.

Безопасность и стандарты

Термоусаживаемая трубка ТТШс 120/50 10 кВ 2,5:1 красная 1м соответствует требованиям ГОСТ 17675-87, что гарантирует соответствие нормам безопасности для высоковольтного оборудования. Материал не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Цветная маркировка (красный) соответствует принятой системе обозначения фаз.

Преимущества

• Высокая степень усадки (2,5:1) позволяет использовать одну трубку на шинах различного диаметра
• Плотное прилегание после усадки исключает попадание влаги и пыли под изоляцию
• Значительно снижает минимальные расстояния между фазами - экономит место в шкафах
• Не требует обслуживания и ремонта в течение всего срока службы
• Стойкость к температурным колебаниям и агрессивной среде продлевает срок работы оборудования

Ограничения применения

• Не предназначен для использования на напряжения выше 10 кВ - применение на 35 кВ требует специальных модификаций
• Не рекомендуется для монтажа на острых кромках или шинах с деформациями - возможны повреждения материала
• Требует наличия теплового фена для монтажа; использование открытого пламени запрещено
• Не является самостоятельным средством защиты от механических ударов - при необходимости дополняется кожухами

Примеры использования

• Изоляция фазных шин в ячейках КРУ-10 кВ на подстанциях
• Защита алюминиевых шин в распределительных щитах промышленных предприятий
• Групповая изоляция нескольких параллельных шин в ограниченном пространстве
• Переходная изоляция между жёсткими и гибкими соединениями в силовых цепях

Практические советы

• Перед монтажом проверьте, что диаметр шины не превышает 120 мм - иначе трубка не наденется
• Обязательно используйте термофен с регулировкой температуры - перегрев может повредить материал
• При работе в сырых помещениях перед усадкой протрите шину сухой тряпкой - влага внутри усадится вместе с трубкой
• Красный цвет указывает на фазу A - соблюдайте цветовую последовательность при групповой изоляции
• Храните трубку в сухом месте, избегая прямых солнечных лучей - длительное UV-воздействие снижает эластичность
