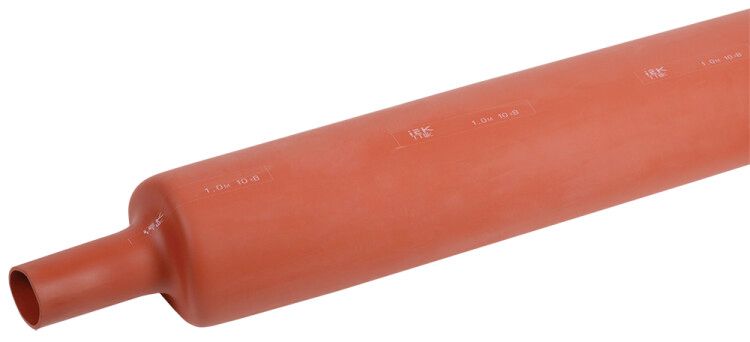

Термоусаживаемая трубка ТТШс 75/30 10 кВ 2,5:1 красная (15м) | UMB-T10-75-30-25-1-K04 IEK

Термоусаживаемая трубка ТТШс 75/30 10 кВ 2,5:1 красная (15м) от IEK предназначена для изоляции и защиты высоковольтных шин на подстанциях и в распределительных устройствах. Эта трубка обеспечивает надёжную электрическую изоляцию при напряжении до 10 кВ, снижает риск коротких замыканий и компактно уплотняет пространство между токоведущими элементами.

Назначение и область применения

Термоусаживаемая трубка ТТШс 75/30 10 кВ 2,5:1 красная (15м) используется для изоляции медных и алюминиевых шин в электроустановках напряжением до 10 кВ. Применяется на электрических подстанциях, внутри ячеек КРУ, щитах распределительных устройств и других местах, где требуется плотная изоляция токоведущих частей. Также защищает шины от химической коррозии, влаги, пыли и механических повреждений.

Технические характеристики

• Тип: термоусаживаемая трубка
• Коэффициент усадки: 2,5:1 - при нагреве диаметр уменьшается в 2,5 раза
• Диаметр до усадки: 75 мм - позволяет легко одеть на крупные шины
• Диаметр после усадки: 30 мм - обеспечивает плотное прилегание к поверхности
• Номинальное напряжение: 10 кВ - рассчитана на работу в сетях до 10 000 В
• Материал: полиолефин - устойчив к старению, влаге и большинству химикатов
• Толщина стенки после усадки: 2,8 мм - достаточна для надёжной изоляции
• Исполнение: среднестенная - баланс прочности и гибкости
• Цвет: красный - стандартизированная цветовая маркировка для фазы A
• Рабочая температура: от –40 C до +110 C - работает в суровых условиях
• Срок службы: 30 лет - долговечность при соблюдении условий эксплуатации
• Длина: 15 метров - одна трубка покрывает несколько точек соединений

Совместимость и монтаж

Трубка совместима с медными и алюминиевыми шинами любого профиля, если их диаметр до усадки не превышает 75 мм. Монтаж выполняется с помощью теплового пушки или другого равномерного источника тепла. Нагрев начинают с центра и двигаются к краям, чтобы исключить образование воздушных пузырей. После усадки трубка плотно облегает шину, не требуя дополнительной фixации. Для работы необходима температура нагрева около 120–130 C - выше рабочего диапазона, но безопасного для материала.

Безопасность и стандарты

Термоусаживаемая трубка ТТШс 75/30 10 кВ 2,5:1 красная (15м) соответствует требованиям ГОСТ 17675-87, что гарантирует соответствие нормам безопасности для высоковольтных установок. Материал не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Цветная маркировка (красный) соответствует принятой системе обозначения фаз.

Преимущества

• Высокая степень изоляции даже при минимальном зазоре между шинами
• Устойчивость к перепадам температур, влаге и агрессивным средам
• Значительно снижает риск коротких замыканий благодаря герметичному охвату
• Не требует сложных инструментов - достаточно тепловой пушки
• Долгий срок службы - до 30 лет без потери свойств
• Компактность - позволяет экономить место в плотно укомплектованных шкафах

Ограничения применения

• Не предназначен для использования вне закрытых помещений без дополнительной защиты от УФ-излучения
• Не рекомендуется применять на шинах с острыми кромками или неровностями - возможны пробои
• Не следует использовать при температуре окружающей среды ниже –40 C во время монтажа - материал становится хрупким
• Не подходит для изоляции кабельных ответвлений или гибких проводов - только для жёстких шин
• Не допускается многократное нагревание - после первой усадки структура материала изменяется

Примеры использования

• Изоляция шин в ячейках КРУ-10 кВ на подстанциях
• Защита контактных групп в силовых распределительных щитах
• Герметизация соединений между секциями сборных шин
• Изолирование переходов от кабеля к шине в трансформаторных подстанциях
• Обеспечение безопасного расстояния между фазами в ограниченном пространстве

Практические советы

• Перед монтажом проверьте, что диаметр шины не превышает 75 мм - иначе трубка не наденется
• Очистите поверхность шины от грязи, оксидов и масла - это повысит адгезию и надёжность изоляции
• Нагревайте равномерно, начиная с середины, чтобы избежать складок и воздушных карманов
• При работе в холодном помещении согрейте трубку перед использованием - она станет более эластичной
• Оставьте запас длины - лучше немного больше, чем недостаточно; можно отрезать лишнее после усадки
• Для массового монтажа используйте термофен с регулировкой температуры - так легче контролировать процесс
• Помните: красный цвет указывает на фазу A - соблюдайте цветовую маркировку согласно проекту
