Термоусаживаемая трубка ТТШт 55/16 35 кВ 2,5:1 красная 1м | UMB-TH35-55-16-25-1-K04 IEK

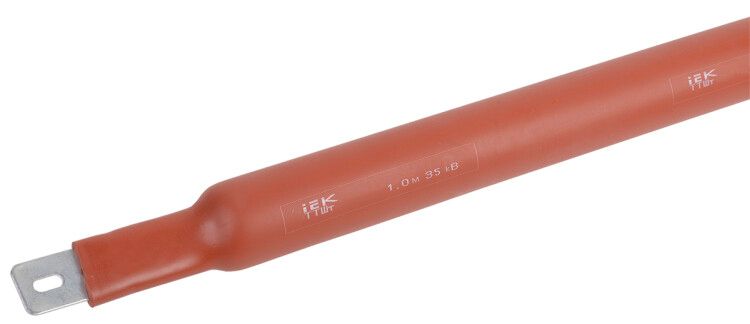

Трубка термоусаживаемая толстостенная ТТШт 55/16 35 кВ 2,5:1 красная 1 м - это изоляционный элемент для защиты и изоляции высоковольтных шин на подстанциях и в РУ. Произведена компанией IEK, артикул umb-th35-55-16-25-1-k04, обеспечивает надёжную изоляцию на напряжение до 35 кВ.

Назначение и область применения

Трубка термоусаживаемая толстостенная ТТШт 55/16 35 кВ 2,5:1 красная 1 м используется для изоляции медных и алюминиевых шин в электроустановках. Применяется на электрических подстанциях, в ячейках КРУ, щитах распределительных устройств и других местах, где требуется повышенная электрическая изоляция и защита от внешних воздействий. Подходит для работы в условиях ограниченного пространства, позволяя сократить расстояния между фазами.

Технические характеристики

• Коэффициент усадки: 2,5:1 - при нагреве диаметр уменьшается в 2,5 раза
• Диаметр до усадки: 55 мм - позволяет надеть на крупные шины или сборки
• Диаметр после усадки: 16 мм - плотно облегает поверхность после нагрева
• Номинальное напряжение: 35 кВ - рассчитана на работу в сетях до 35 000 В
• Толщина стенки после усадки: 4 мм - обеспечивает усиленную механическую и электрическую прочность
• Материал: полиолефин - устойчив к старению, влаге и химическим веществам
• Рабочая температура: от –40 C до +110 C - подходит для холодных и жарких помещений
• Цвет: красный - стандартизированная цветовая маркировка для фазы A
• Срок службы: 30 лет - долговечность при соблюдении условий эксплуатации
• Способ монтажа: термоусадка - требует равномерного нагрева тепловым феном

Совместимость и монтаж

Трубка термоусаживаемая толстостенная ТТШт 55/16 35 кВ 2,5:1 красная 1 м совместима с медными и алюминиевыми шинами прямоугольного и круглого сечения, имеющими диаметр до 55 мм. Перед установкой необходимо удалить острые кромки, заусенцы и грязь. Монтаж выполняется с помощью термофена: равномерно прогревайте поверхность от центра к краям, чтобы избежать образования воздушных пузырей. Не используйте открытый пламя - это повредит материал. После усадки трубка должна плотно прилегать без складок и перегибов.

Безопасность и стандарты

Трубка термоусаживаемая толстостенная ТТШт 55/16 35 кВ 2,5:1 красная 1 м соответствует требованиям ГОСТ 17675-87, что гарантирует соответствие нормам безопасности для высоковольтной изоляции. Материал не поддерживает горение и не выделяет токсичных газов при нормальной эксплуатации. Для работ с напряжением выше 1 кВ требуется применение средств индивидуальной защиты и соблюдение правил безопасного обслуживания электроустановок.

Преимущества

• Высокая степень изоляции - допускает минимальные зазоры между фазами
• Механическая прочность - толстостенная конструкция защищает от ударов и вибраций
• Защита от коррозии - предотвращает окисление металлических поверхностей
• Стойкость к температурным колебаниям - сохраняет свойства в широком диапазоне
• Долгий срок службы - 30 лет без потери изоляционных свойств
• Цветовая маркировка - красный цвет соответствует фазе A, упрощает идентификацию

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем или источниками сверхвысоких температур (>110 C)
• Не рекомендуется использовать в средах с агрессивными химикатами (например, растворители, масла на основе ароматических углеводородов)
• Не следует применять для изоляции проводов меньшего диаметра - коэффициент усадки 2,5:1 делает её слишком массивной для малых сечений
• Требует специального оборудования (термофен) - невозможно смонтировать без нагрева
• Не является герметичной конструкцией - не защищает от попадания воды внутрь при наличии трещин или повреждений

Примеры использования

• Изоляция фазных шин в КРУ 10–35 кВ
• Обмотка соединений между трансформаторами и коммутационными аппаратами
• Закрытие переходов между алюминиевой и медной шиной для предотвращения гальванической коррозии
• Изолирование ответвлений в распределительных щитах на промышленных объектах
• Защита шин в закрытых камерах с высокой запылённостью

Практические советы

• Перед монтажом проверьте, что шина имеет чистую и сухую поверхность - влага снижает эффективность усадки
• Выбирайте длину трубки с запасом 10–15% - она немного сужается при усадке
• При работе в помещениях с низкой температурой (<0 C) предварительно согрейте трубку до комнатной температуры - это улучшит равномерность усадки
• Не перетягивайте трубку - при чрезмерном нагреве возможна деформация или прожиг материала
• Для многожильных шин используйте термоусадку с внутренним клеевым слоем - в данном случае он отсутствует, поэтому важно добиться максимального прилегания
• Храните в сухом месте, избегая прямого UV-излучения - даже при длительном хранении срок службы остаётся 30 лет
