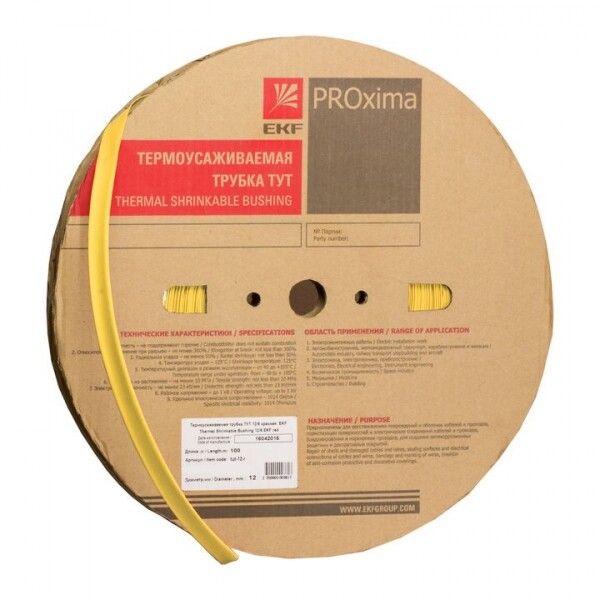

Термоусаживаемая трубка ТУТ нг 16/8 желтая EKF PROxima | tut-16-y

Термоусаживаемая трубка ТУТ нг 16/8 желтая рулон от EKF (артикул tut-16-y) - это тонкостенный изоляционный элемент на основе ПВХ с коэффициентом усадки 2:1, предназначенный для изоляции, маркировки и защиты проводов и кабельных жгутов. Продукт соответствует стандарту UL, не содержит галогенов и сохраняет работоспособность при экстремальных температурах.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 16/8 желтая рулон используется для:

• Электроизоляции соединений между проводами и кабелями;
• Защиты от внешних повреждений, влаги и пыли;
• Цветовой маркировки цепей - желтый цвет удобен для обозначения сигнальных или предупредительных линий;
• Фиксации и бандажирования жгутов проводов;
• Замены изоляционной ленты в условиях, где требуется плотная, долговечная и эстетичная изоляция.

Подходит для работы в распределительных щитах, на производстве, в автомобилестроении, в системах автоматизации и в бытовых электромонтажных задачах.

Технические характеристики

• Наружный диаметр до усадки: 16 мм
• Внутренний диаметр после усадки: 8 мм
• Коэффициент усадки: 2:1 - трубка сжимается вдвое по диаметру
• Толщина стенки после усадки: 1.6 мм
• Материал: ПВХ (поливинилхлорид), без галогенов - снижает выделение токсичных веществ при нагреве
• Температурный диапазон эксплуатации: от -55 C до +115 C
• Цвет: Желтый
• Исполнение: Тонкостенная - компактная форма, минимальное увеличение объема после установки
• Поперечное сечение: 201 мм2 - указывает на максимальную площадь поперечного сечения защищаемого кабеля
• Стандарт: Соответствует UL (Underwriters Laboratories)
• Возможность маркировки: Да - поверхность совместима с маркерами, этикетками и печатью

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 16/8 желтая рулон легко надевается на провода перед сборкой. Для активации усадки применяют тепловой фен или пистолет с регулируемой температурой (90–125 C). Усадка происходит равномерно, трубка плотно облегает поверхность, повторяя её форму.

Рекомендация по монтажу: Перед усадкой убедитесь, что место соединения сухое и чистое. Нагревайте равномерно, начиная с одного конца, чтобы избежать образования воздушных пузырей. Не используйте открытый пламя - это может повредить материал.

Безопасность и стандарты

Трубка соответствует требованиям стандарта UL, что гарантирует соответствие нормам безопасности в США и других странах, признающих этот стандарт. Материал изготовлен без галогенов - при возгорании он не выделяет едких газов, что важно для помещений с ограниченной вентиляцией. Температурный диапазон (-55…+115 C) позволяет применять продукт в суровых климатических условиях, включая холодильные камеры и зоны рядом с нагревательными элементами.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям;
• Тонкая стенка после усадки не занимает лишнего места внутри шкафов и жгутов;
• Желтый цвет хорошо виден, упрощает диагностику и обслуживание;
• Не требует клея или дополнительных креплений - усадка сама фиксирует трубку;
• Устойчив к вибрациям, перегибам и механическому износу;
• Легко маркируется - можно нанести номера, обозначения, цветовые метки.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем или сверхвысокими температурами выше 115 C;
• ПВХ-материал менее устойчив к растворителям и маслам по сравнению с полиолефинами - избегайте контакта с агрессивными химикатами;
• Поперечное сечение 201 мм2 - не подходит для кабелей большего диаметра; проверяйте соответствие размера жилы внутреннему диаметру до усадки (до 16 мм);
• Тонкостенная конструкция не обеспечивает повышенной ударопрочности - для жестких условий рекомендуется использовать более толстые варианты.

Примеры использования

• Изоляция скруток в силовых кабелях на производственных линиях;
• Маркировка фаз A/B/C в трехфазных сетях - желтый цвет часто используется для фазы B;
• Защита соединений в автомобильной проводке, особенно в зонах с высокой вибрацией;
• Обвязка жгутов в серверных шкафах и системах управления;
• Изолирование точек подключения в домашней электропроводке вместо изоленты.

Практические советы

• Выбирайте длину трубки с запасом - она должна покрывать соединение минимум на 10–15 мм с каждой стороны;
• Перед усадкой протяните трубку через весь жгут, чтобы не пришлось перемещать ее потом;
• Для многожильных кабелей с большим диаметром - используйте трубку с учетом диаметра до усадки (не более 16 мм);
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - ПВХ может стать хрупким;
• Термоусаживаемая трубка TUT нг 16/8 желтая рулон от EKF PROxima - оптимальный выбор там, где важны четкая маркировка, безопасность и компактность.
