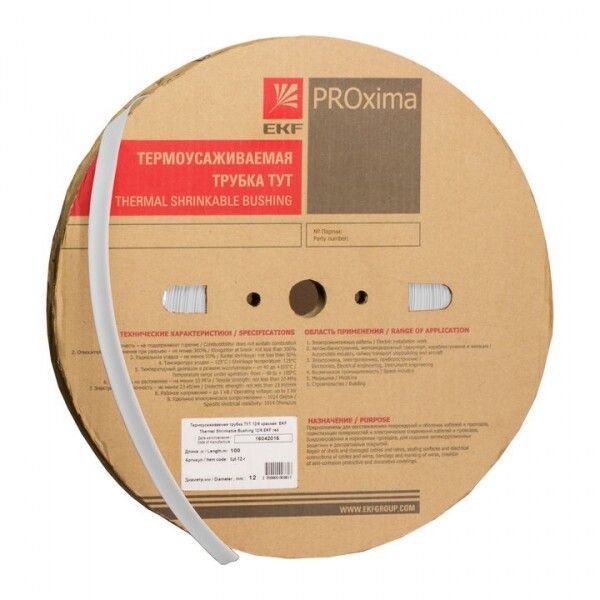

Термоусаживаемая трубка ТУТ нг 20/10 белая EKF PROxima | tut-20-w

Термоусаживаемая трубка ТУТ нг 20/10 белая рулон 100м от EKF - это изоляционный материал на основе ПВХ с коэффициентом усадки 2:1, предназначенный для защиты и маркировки проводов и кабельных жгутов. Артикул tut-20-w подходит для профессионального и бытового использования благодаря простому монтажу и надежной изоляции.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 20/10 белая рулон 100м используется для:

• Электроизоляции соединений проводов и кабелей;
• Защиты от внешних повреждений, влаги и пыли;
• Цветовой маркировки жил и кабелей (белый цвет удобен для систематизации);
• Фиксации и бандажирования жгутов проводов;
• Декоративного оформления и защиты элементов в электронике и автоматике.

Подходит для работы в распределительных щитах, на производстве, в автосервисах и домашней электромонтажной практике.

Технические характеристики

• Тип: термоусаживаемая трубка
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Наружный диаметр до усадки: 20 мм
• Внутренний диаметр после усадки: 10 мм
• Толщина стенки после усадки: 1,6 мм
• Материал: ПВХ (поливинилхлорид)
• Температура эксплуатации: от -55 C до +115 C
• Исполнение: тонкостенная - компактная, не занимает лишнего места
• Состав: без галогенов - снижает выделение токсичных веществ при перегреве
• Соответствие стандарту: UL - соответствует требованиям безопасности США
• Поперечное сечение: 314 мм2 - рассчитана на изоляцию многожильных кабелей среднего сечения
• Цвет: белый
• Маркировка: возможна - можно нанести метки маркером или этикеткой
• Длина рулона: 100 метров

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 20/10 белая рулон 100м легко монтируется с помощью фена или теплового пистолета. Температура активации - 90–125 C. Подбирайте насадку с равномерным потоком воздуха, чтобы избежать перегрева и деформации.

Перед установкой проверьте, что диаметр кабеля или группы проводов не превышает 10 мм - именно этот размер будет после усадки. Для плотного прилегания рекомендуется предварительно зачистить поверхность и удалить острые края.

Не используйте открытый пламя - это вызывает оплавление и выделение вредных паров.

Безопасность и стандарты

Трубка соответствует стандарту UL, что гарантирует соответствие требованиям к электробезопасности. Материал без галогенов снижает риск образования ядовитых газов при возгорании. Устойчивость к широкому диапазону температур (-55…+115 C) позволяет применять её в условиях повышенной нагрузки.

Преимущества

• Высокий уровень герметичности после усадки - исключает попадание влаги и пыли;
• Гибкость и прочность после монтажа - сохраняют форму даже при вибрациях;
• Легкий монтаж - заменяет изоляционную ленту без сложностей;
• Стойкость к химическим воздействиям - не реагирует на масла, растворители;
• Длинный рулон (100 м) - экономично для крупных проектов.

Ограничения применения

• Не применяется для постоянного контакта с открытым огнем или сверхвысокими температурами (>125 C);
• ПВХ-материал менее устойчив к длительному UV-воздействию - не рекомендован для наружной установки без дополнительной защиты;
• Не предназначен для изоляции кабелей с рабочим напряжением выше 1000 В - требуется более мощная изоляция;
• При усадке не восстанавливает свою первоначальную форму - нельзя переустановить после монтажа.

Примеры использования

• Изоляция скруток в распределительной коробке;
• Закрытие мест пайки в печатных платах;
• Обмотка жгутов проводов в автомобильном оборудовании;
• Маркировка фаз A/B/C в трехфазных цепях;
• Защита кабелей на станках, конвейерах, в системах автоматизации.

Практические советы

• Размер 20/10 мм идеально подходит для групп из 2–4 одножильных проводов сечением до 2,5 мм2 каждый - перед монтажом проверяйте суммарный диаметр;
• Для точной усадки начинайте нагрев с середины участка, двигаясь к краям - так избегаются воздушные пузыри;
• Храните рулон в сухом месте, избегая прямого солнца - срок службы до 10 лет при правильных условиях;
• Белый цвет хорошо сочетается с другими цветами - удобен для системы цветового кодирования;
• Артикул tut-20-w от EKF PROxima совместим с другими продуктами серии - можно комбинировать с аналогичными трубками других диаметров в одном проекте.
