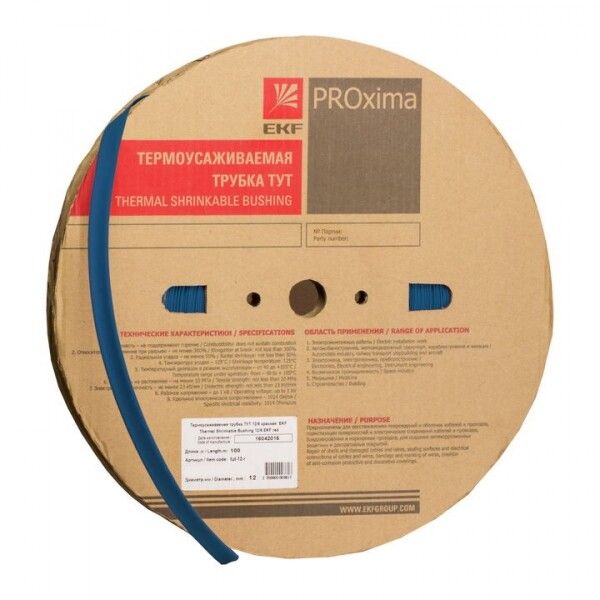

Термоусаживаемая трубка ТУТ нг 20/10 синяя EKF PROxima | tut-20-g

Термоусаживаемая трубка ТУТ нг 20/10 синяя рулон 100м от EKF - это изоляционный материал на основе полиолефина с коэффициентом усадки 2:1, предназначенный для защиты и маркировки проводов и кабельных жгутов. Продукт соответствует стандарту UL, имеет тонкостенную конструкцию и подходит для работы в широком диапазоне температур. Артикул tut-20-g позволяет легко идентифицировать продукт в каталогах.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 20/10 синяя рулон 100м используется для:

• Электроизоляции соединений между проводами и кабелями;
• Защиты мест спайки, опрессовки и других точек повышенного риска;
• Фиксации и бандажирования жгутов проводов;
• Цветовой маркировки цепей - синий цвет помогает отличить фазы, полярность или группы;
• Защиты от влаги, пыли, механических повреждений и химических воздействий;
• Декоративной отделки кабельных систем в условиях, где важна эстетика.

Подходит для применения в электронике, автоматизации, энергетике, транспорте и домашних мастерских.

Технические характеристики

• Тип: термоусаживаемая трубка
• Коэффициент усадки: 2:1 - при нагреве диаметр снижается вдвое
• Наружный диаметр до усадки: 20 мм
• Наружный диаметр после усадки: 10 мм
• Толщина стенки после усадки: 1,6 мм
• Материал: ПВХ с составом без галогенов - снижает выделение токсичных веществ при горении
• Рабочая температура: от -55 C до +115 C
• Цвет: синий
• Длина рулона: 100 метров
• Поперечное сечение: 314 мм2 - рассчитано на диаметр 20 мм до усадки; после усадки обеспечивает плотную посадку на провода до 10 мм
• Маркировка: возможна - поверхность готова к печати или наклейкам
• Стандарт: UL - сертифицирована для использования в США и странах, признающих этот стандарт

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 20/10 синяя рулон 100м совместима с любыми проводами и кабелями, внешний диаметр которых не превышает 10 мм после усадки. Для установки требуется источник тепла:

• Тепловой фен (лучший вариант - регулируемый, с температурой 90–125 C);
• Горелка или зажигалка - допустимы, но требуют осторожности, чтобы не перегреть материал;
• Не рекомендовано использование открытого пламени без контроля.

Перед монтажом трубка надевается на провод, затем равномерно прогревается с одного конца до другого. Усадка происходит за несколько секунд - трубка плотно облегает поверхность, воспроизводя её форму. Подходит для одиночных проводов и групп жил внутри жгута.

Безопасность и стандарты

• Соответствует стандарту UL - гарантирует соответствие требованиям безопасности в электротехнических устройствах;
• Состав без галогенов - при возгорании не выделяет едких паров хлора или брома, безопаснее для людей и оборудования;
• Может использоваться в помещениях с ограниченным доступом воздуха и в закрытых корпусах;
• Не поддерживает распространение пламени - класс самозатухания (ng = “не поддерживающий горение”).

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям;
• Тонкостенная конструкция сохраняет компактность сборки - идеально для плотных жгутов;
• Устойчивость к экстремальным температурам - работает в холодных и жарких средах;
• Легко режется обычными ножницами - не требует специнструментов;
• Синий цвет хорошо виден в сложных распределительных щитах и на фоне других цветов;
• Длинный рулон (100 м) экономически выгоден для массового монтажа.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем или высокими температурами выше 115 C - материал деформируется;
• Не следует использовать в условиях длительного воздействия растворителей, масел или агрессивных химикатов - ПВХ может набухать или разрушаться;
• При усадке не подходит для проводов с диаметром более 10 мм - трубка просто не сможет обхватить их;
• Не заменяет силовые изоляторы или клеммы - применяется только как вторичная защита и маркировка.

Примеры использования

• Изоляция места пайки в плате управления станком CNC;
• Маркировка фаз L1/L2/L3 в трехфазном щите - синяя трубка для одной из фаз;
• Закрытие соединений в автопроводе - защита от вибраций и попадания влаги;
• Обмотка жгута проводов в шкафу ЧПУ для удобства обслуживания;
• Изолирование кабелей в осветительных приборах с высокой температурой окружающей среды.

Практические советы

• Выбирайте трубку с запасом по диаметру - перед усадкой она должна свободно надеваться на провод, но не болтаться;
• При работе с длинными участками начинайте прогрев с середины, двигаясь к концам - так меньше риск образования пузырей;
• Не используйте трубку на проводах с острыми краями - предварительно зачистите и округлите кромки;
• Храните в сухом месте, избегая прямого UV-излучения - долгое воздействие света может изменить цвет и прочность материала;
• Артикул tut-20-g и бренд EKF PROxima позволяют легко заказывать запасы - совместимость с другими элементами серии гарантирована.
