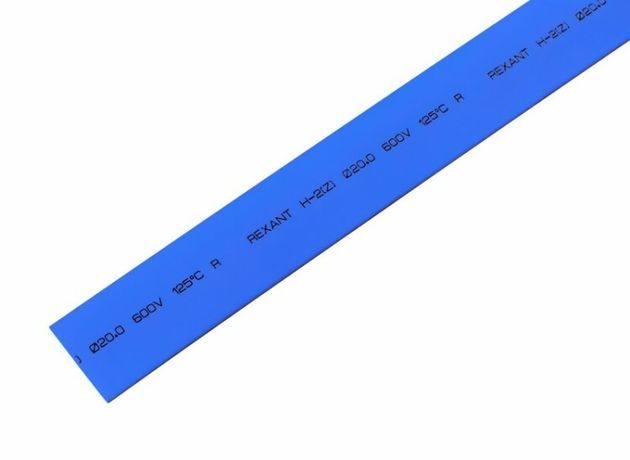

Термоусаживаемая трубка 20,0 10,0 мм, синяя, упаковка 10 шт. по 1 м, REXANT - 22-0006 MEET

Трубка термоусадочная 20,0 / 10,0 мм, синяя, 1 м от REXANT - это тонкостенный изоляционный элемент на основе полиолефина с коэффициентом усадки 2:1. Подходит для защиты электрических соединений, герметизации кабелей и маркировки проводов. Артикулы 22-0006 и etm22-0006 соответствуют требованиям UL и не содержат галогенов.

Назначение и область применения

Трубка термоусадочная 20,0 / 10,0 мм, синяя, 1 м используется для:

• изоляции и восстановления повреждённой оболочки кабелей;
• герметизации электрических соединений от влаги, пыли и механических воздействий;
• бандажирования пучков проводов;
• цветовой маркировки жил и кабелей;
• защиты металлических поверхностей от коррозии.

Подходит для работ в условиях повышенной влажности, перепадов температур и в помещениях с высокими требованиями к пожаробезопасности.

Технические характеристики

• Диаметр до усадки: 20 мм - позволяет надеть на крупные соединения или кабели с запасом.
• Диаметр после усадки: 10 мм - плотно облегает поверхность после нагрева.
• Коэффициент усадки: 2:1 - равномерное сжатие без деформаций.
• Материал: полиолефин - эластичный, долговечный, устойчивый к УФ и химикатам.
• Толщина стенки после усадки: 0,8 мм - достаточна для механической защиты, но не создаёт лишнего объема.
• Рабочая температура: от -40 C до +125 C - работает в холодных и нагретых средах, включая двигатели и печи.
• Рабочее напряжение: 600 В - рассчитана на бытовые и промышленные цепи постоянного и переменного тока.
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляция даже при малой толщине.
• Удельное электрическое сопротивление: 10¹⁴ Ом·см - минимальный риск утечки тока.
• Прочность на растяжение: ≥10,4 МПа - выдерживает нагрузки при монтаже и эксплуатации.
• Относительное удлинение при разрыве: ≥200% - сохраняет эластичность даже после усадки.
• Цвет: синий - стандартизирован для маркировки (часто используется для нулевых проводников).
• Тип исполнения: тонкостенная - компактная, не увеличивает внешний диаметр сборки.
• Соответствие стандартам: UL, без галогенов - экологически безопасна, не выделяет токсичных веществ при нагреве.
• Номинальное поперечное сечение: 78,5–314 мм2 - подходит для кабелей сечением до ~2×25 мм2.

Совместимость и монтаж

Трубка термоусадочная 20,0 / 10,0 мм, синяя, 1 м совместима с любыми проводами и кабелями, диаметр которых до усадки не превышает 20 мм. После нагрева плотно обтягивает поверхности диаметром до 10 мм.

Как монтировать:

• Перед установкой отключите питание и проверьте отсутствие напряжения.
• Наденьте трубку на кабель до места соединения - она должна свободно перемещаться.
• Выполните соединение (скрутка, клемма, пайка).
• Затяните трубку на место соединения.
• Равномерно прогрейте её феном или газовой горелкой - начинайте с одного конца, двигаясь к другому.
• Не допускайте перегрева - материал может оплавиться или потрескаться.

Рекомендовано использовать тепловые устройства REXANT для равномерного нагрева и контроля температуры.

Безопасность и стандарты

• Соответствует стандарту UL - сертифицирована для использования в США и странах с аналогичными нормами.
• Не содержит галогенов - при возгорании не выделяет едких паров хлора или брома.
• Самозатухающая - не поддерживает горение; прекращает горение сразу после удаления источника пламени.
• Рабочее напряжение 600 В - соответствует классу безопасности для большинства бытовых и промышленных сетей.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям.
• Тонкостенная конструкция минимизирует влияние на габариты сборки.
• Стойкость к широкому диапазону температур - от Arctic до двигателей.
• Легко маркируется маркером - можно помечать провода прямо по готовой трубке.
• Долгий срок службы - гарантия 7 лет при правильном монтаже и эксплуатации.

Ограничения применения

• Не применяется для защиты соединений под давлением жидкостей или газов - не является герметичным шлангом.
• Не рекомендуется для частого изгибания в местах с динамическими нагрузками - возможна усталость материала.
• Не следует использовать при температурах выше +125 C - материал потеряет прочность.
• Не предназначен для прямого контакта с открытым пламенем - хотя самозатухающий, он не огнеупорный.
• После усадки невозможно демонтировать без повреждения - требуется замена новой трубкой.

Примеры использования

• Защита паяных соединений на плате в автомобильной электронике.
• Изолирование кабельных ответвлений в распределительных щитках.
• Маркировка фаз A/B/C/N в трёхфазных системах (синий = N).
• Обработка входов кабелей в корпуса оборудования для предотвращения попадания влаги.
• Антикоррозийная защита заземляющих соединений на улице.

Практические советы

• Выбирайте длину трубки с запасом - лучше взять 1,5–2 см больше, чем необходимо, чтобы легко переместить её на нужное место перед нагревом.
• Проверяйте внутреннюю поверхность кабеля перед надеванием - острые края могут порвать тонкую стенку.
• Для многожильных кабелей используйте трубку с учётом суммарного диаметра всех жил - не ориентируйтесь только на сечение в мм2.
• При работе в холоде (ниже 0 C) согрейте трубку руками перед монтажом - это улучшит эластичность.
• Не используйте обычный фен для волос - недостаточно мощный. Применяйте профессиональный термофен с регулировкой температуры.
• Храните в сухом месте при комнатной температуре - срок хранения 7 лет при соблюдении условий.
