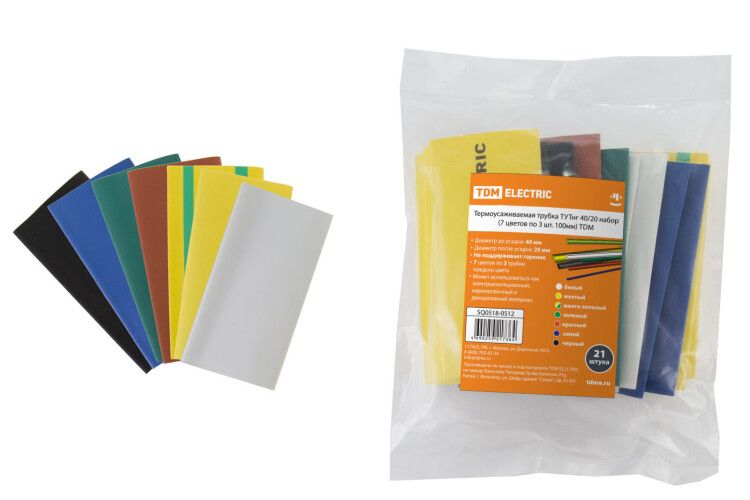

Термоусаживаемая трубка ТУТнг 40/20 набор (7 цветов по 3 шт. 100мм) | SQ0518-0512 TDM

Термоусаживаемая трубка ТУТнг 40/20 набор (7 цветов по 3 штуки 100 миллиметров) от TDM ELECTRIC - это комплект из семи цветов для изоляции, маркировки и защиты проводов и соединений. Каждый цвет представлен тремя отрезками по 100 мм, что удобно для мелкосерийной сборки и обслуживания.

Назначение и область применения

Термоусаживаемая трубка ТУТнг 40/20 набор (7 цветов по 3 штуки 100 миллиметров) используется для:

• Электроизоляции соединений и ответвлений проводов;
• Цветовой маркировки фаз, полярности, цепей;
• Защиты от влаги, пыли и механических повреждений;
• Декоративной отделки кабельных сборок.

Подходит для работы в распределительных щитах, на производстве, в бытовой электронике, автотранспорте и системах автоматизации.

Технические характеристики

• Диаметр до усадки: 40 мм
• Диаметр после усадки: 20 мм
• Длина каждого отрезка: 100 мм
• Количество цветов в наборе: 7
• Количество отрезков на цвет: 3
• Материал: полиолефин
• Рабочий температурный диапазон: от –55 C до +105 C
• Степень защиты: водонепроницаемая, пыленепроницаемая (при правильной усадке)
• Горючесть: не поддерживает горение

Совместимость и монтаж

Трубка ТУТнг 40/20 набор (7 цветов по 3 штуки 100 миллиметров) совместима с любыми проводами и кабелями, диаметр которых до усадки не превышает 40 мм. После нагрева она плотно обжимает поверхность, обеспечивая надёжную изоляцию.

Для монтажа требуется термофен или другой источник тепла (температура около 120–130 C). Нагревать равномерно, начиная с одного конца, чтобы избежать пузырей и перегрева. Усадка происходит за несколько секунд.

Посадочный диаметр после усадки - 20 мм. Перед использованием проверьте, что основание (провод, клемма, соединитель) помещается внутрь трубки до нагрева.

Безопасность и стандарты

Материал соответствует требованиям к самозатухающим изоляционным материалам. Продукция не выделяет токсичных веществ при нормальном режиме эксплуатации. Горючесть исключена - трубка не поддерживает горение, что важно для объектов с повышенными требованиями к пожаробезопасности.

Преимущества

• Широкая цветовая гамма позволяет легко различать цепи даже при сложной коммутации;
• Высокая степень усадки (до 50%) обеспечивает плотное прилегание к проводникам;
• Стойкость к широкому диапазону температур делает её пригодной для экстремальных условий;
• Водонепроницаемость защищает от коррозии и замыканий в сырых средах;
• Набор экономит время - все нужные цвета уже собраны в одном комплекте.

Ограничения применения

• Не предназначена для постоянного контакта с открытым пламенем или высокими температурами выше +105 C;
• Не рекомендуется использовать на поверхностях с острыми кромками без предварительной защиты - возможны порезы;
• При слишком медленном нагреве может возникнуть неравномерная усадка; требует точного контроля температуры;
• Длина 100 мм ограничивает применение на крупных соединениях - для длинных участков лучше брать рулонную версию.

Примеры использования

• Маркировка фаз L1/L2/L3/N/PE в распределительном щите;
• Изоляция паяных соединений на печатных платах;
• Цветовое отличение положительного и отрицательного провода в 24 В постоянного тока;
• Защита кабелей на конвейерах, где есть риск попадания масла и пыли;
• Обозначение цепей управления в станках ЧПУ.

Практические советы

• Перед усадкой протяните трубку на провод так, чтобы она закрывала весь контакт, но не зажимала жилы;
• Используйте термофен с регулируемой температурой - перегрев вызывает деформацию;
• Для многожильных кабелей с большим внешним диаметром выбирайте трубку с запасом по диаметру до усадки;
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - хотя полиолефин устойчив, долгое пребывание на солнце снижает эластичность;
• Набор ТУТнг 40/20 от TDM ELECTRIC (артикул sq0518-0512) идеально подходит для сервисных бригад, которые часто работают с разными типами цепей - не нужно держать по одному отрезку каждого цвета отдельно.
