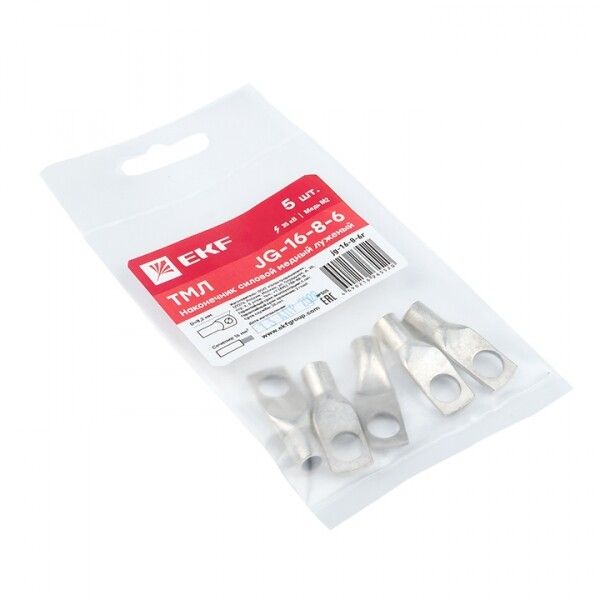

Наконечник силовой медный луженый JG-16-8-6 (ТМЛ) (5шт) PROxima | jg-16-8-6r EKF

Наконечник силовой медный луженый ТМЛ JG-16-8-6 (5 шт) от EKF предназначен для надёжного оконцевания медных проводов сечением 16 мм2 с последующим болтовым соединением. Этот компонент серии PROxima обеспечивает устойчивый контакт в условиях повышенной влажности и требует минимального обслуживания.

Назначение и область применения

Наконечник силовой медный луженый ТМЛ JG-16-8-6 (5 шт) используется для подготовки медных жил кабелей и проводов к болтовому соединению. Применяется там, где требуется прочная и долговечная электрическая связь - например, при подключении к шинным коллекторам, автоматическим выключателям, контакторам, трансформаторам и другому распределительному оборудованию.

Технические характеристики

• Поперечное сечение провода: 16 мм2 - подходит для проводов средней мощности
• Метрический размер резьбы: M8 - совместим с болтами диаметром 8 мм
• Материал: медь - высокая электропроводность и термостойкость
• Защитное покрытие: лужёное - предотвращает окисление меди, увеличивает срок службы в агрессивной среде
• Форма фланца: кольцевая - равномерное распределение усилия при затяжке
• Количество монтажных отверстий: 1 - стандартная одиночная конструкция
• Тонкий фланец: да - позволяет использовать в ограниченном пространстве
• Угол соединения: специальный - оптимизирован для плотного прилегания к поверхности оборудования
• Маркировка: серая - легко идентифицируется при сборке

Совместимость и монтаж

Наконечник силовой медный луженый ТМЛ JG-16-8-6 (5 шт) совместим с любым оборудованием, имеющим болтовые зажимы M8. Для установки необходимо:

• Зачистить конец провода на длину, соответствующую глубине гильзы наконечника
• Использовать пресс-клещи с матрицей для сечения 16 мм2
• Произвести опрессовку до полного заполнения гильзы - контрольный отпечаток должен быть четким
• Затянуть болт моментом, рекомендованным производителем оборудования (обычно 14–18 Нм для M8)

Не допускается использование наконечника с проводами меньшего или большего сечения - это снижает надёжность контакта и создаёт риск перегрева.

Безопасность и стандарты

Наконечник силовой медный луженый ТМЛ JG-16-8-6 (5 шт) изготовлен в соответствии с требованиями ГОСТ Р МЭК 61238-1 и соответствует нормам безопасности для электроустановок до 1000 В. Лужёное покрытие повышает устойчивость к коррозии, что особенно важно в помещениях с повышенной влажностью или на открытых площадках.

Преимущества

• Высокая электропроводность меди гарантирует минимальные потери энергии
• Лужёное покрытие защищает от окисления даже при длительной эксплуатации
• Тонкий фланец позволяет монтировать в плотных щитах и компактных устройствах
• Кольцевая форма фланца обеспечивает равномерную нагрузку на болт и снижает риск деформации
• Серая маркировка ускоряет визуальную идентификацию при обслуживании

Ограничения применения

• Не предназначены для работы с алюминиевыми проводами - возможна электрохимическая коррозия
• Не подходят для частых демонтажей - многократная затяжка болта может повредить гильзу
• Не следует применять в условиях постоянного механического воздействия или вибраций без дополнительной фиксации
• Работают только при температуре окружающей среды от –40C до +90C

Примеры использования

• Подключение входных кабелей к главному распределительному щиту
• Присоединение проводов к выходным клеммам частотных преобразователей
• Соединение медных жил с шиной PE/N в ящике управления станком
• Монтаж заземляющих проводников в промышленных цехах

Практические советы

• Перед опрессовкой проверьте соответствие диаметра гильзы наконечника ТМЛ JG-16-8-6 (5 шт) сечению провода - не используйте слишком большой или маленький наконечник
• При работе в сырых помещениях дополнительно смажьте место соединения антикоррозийной пастой
• Обязательно используйте правильные клещи - некачественная опрессовка вызывает нагрев и отказ контакта
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может повлиять на качество покрытия
• При замене старого наконечника всегда проверяйте состояние болта и контактной поверхности - грязь или оксиды снижают надёжность соединения
