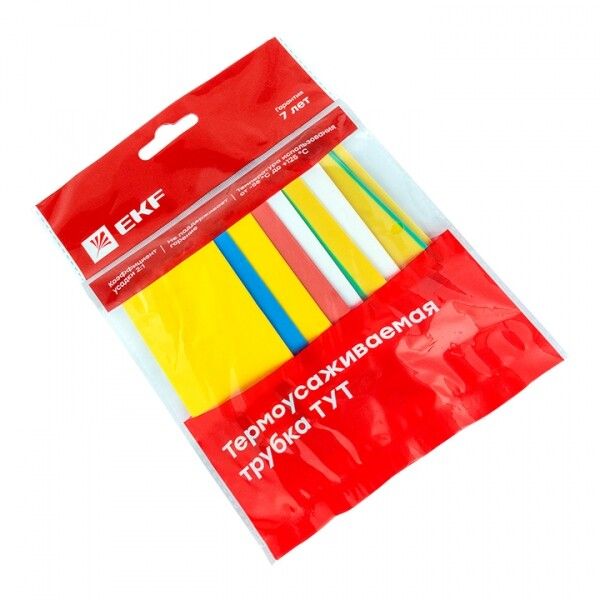

Термоусаживаемая трубка ТУТ нг 20/10 набор:7 цветов по 3шт. 100мм. EKF PROxima | tut-n-20

Набор термоусаживаемых трубок ТУТ нг 20/10 от EKF (артикул tut-n-20) - компактный набор для изоляции, маркировки и защиты проводов и кабельных соединений. Каждая трубка сжимается вдвое при нагреве, плотно облегая поверхность, обеспечивая надёжную изоляцию без клея или ленты.

Назначение и область применения

Набор термоусаживаемых трубок ТУТ нг 20/10 предназначен для:

• Электроизоляции соединений между проводами и кабелями;
• Цветовой маркировки жил, фаз, цепей постоянного и переменного тока;
• Защиты от внешних повреждений, влаги, пыли и химических веществ;
• Фиксации и бандажирования жгутов проводов;
• Замены изоляционной ленты в условиях, где нужна прочная, долговечная и эстетичная изоляция.

Подходит для работы в распределительных щитах, на производстве, в автомобилестроении, в домашней электронике и при ремонте оборудования.

Технические характеристики

• Диаметр до усадки: 20 мм - позволяет легко одеть на крупные соединения и кабели;
• Диаметр после усадки: 10 мм - обеспечивает плотное прилегание к проводам диаметром до 8–9 мм;
• Коэффициент усадки: 2:1 - равномерное сужение без перегрузки материала;
• Материал: полиолефин - устойчив к старению, не выделяет токсины при нагреве;
• Толщина стенки после усадки: 0,9 мм - достаточна для механической защиты, но не создаёт лишнего объема;
• Температура эксплуатации: от -55 C до +115 C - работает в суровых условиях, включая холодные помещения и нагретые корпуса;
• Исполнение: тонкостенная - удобна для плотной укладки в ограниченном пространстве;
• Состав: безгалогенный - безопасен при возгорании, не образует едких паров;
• Цвет: 7 цветов - каждая трубка отличается по цвету для точной маркировки;
• Длина: 100 мм - оптимальна для большинства соединений; при необходимости можно резать.

Совместимость и монтаж

Трубки совместимы с любыми медными и алюминиевыми проводниками, кабелями и разъёмами, диаметр которых после сборки не превышает 10 мм. Для монтажа требуется источник тепла - термовоздушный фен или паяльник с насадкой. Нагревать следует равномерно, начиная с середины трубки, чтобы избежать складок. Усадка занимает 5–15 секунд. После остывания трубка остаётся в форме провода, не сползает и не деформируется.

Не рекомендуется использовать на поверхностях с острыми краями без предварительной подготовки - возможны порезы. Перед установкой проверьте, что место соединения сухое и свободно от пыли.

Безопасность и стандарты

Термоусаживаемые трубки ТУТ нг 20/10 соответствуют требованиям к негорючести (обозначение “нг” - не поддерживают горение). Материал безгалогеновый, что снижает риск образования ядовитых газов при повышенных температурах. Соответствует нормам безопасности для электротехнических работ в соответствии с ГОСТ Р 54852-2011.

Преимущества

• Высокая степень герметизации благодаря полному повторению формы объекта;
• Отсутствие необходимости в клеях, лентах или зажимах - экономия времени и материалов;
• Стойкость к вибрациям, перепадам температур и влажности;
• Яркая цветовая маркировка ускоряет диагностику и обслуживание;
• Лёгкий вес и гибкость - не влияют на массу и радиус изгиба жгута.

Ограничения применения

• Не предназначены для длительного прямого контакта с открытым пламенем или сверхвысокими температурами (>125 C);
• Не подходят для изоляции соединений под высоким давлением или в средах с агрессивными растворителями (например, бензол, ацетон);
• При усадке на провода с большим диаметром (более 10 мм) возможны неплотные участки - используйте трубки с меньшим коэффициентом усадки;
• Не заменяют основную изоляцию кабелей - применяются только как вторичная защита и маркировка.

Примеры использования

• Обжимные соединения в силовых кабелях 1,5–2,5 мм2 в щитках;
• Маркировка фаз L1/L2/L3/N/PE в трёхфазных системах;
• Изоляция паяных соединений в автомобильной электронике;
• Фиксация жгутов проводов в станках, роботах, конвейерах;
• Декоративная окраска кабелей в бытовых устройствах (например, зарядных адаптерах).

Практические советы

• Перед усадкой протяните трубку так, чтобы она покрывала весь участок соединения с запасом 5–10 мм с каждой стороны;
• Используйте термофен с регулируемой температурой - оптимальный диапазон 90–125 C;
• Не нагревайте одну точку слишком долго - это вызывает перегрев и прожиг материала;
• При работе в труднодоступных местах используйте удлинённую насадку на фен;
• Храните набор в сухом месте, избегая прямого солнечного света - срок службы более 10 лет при правильных условиях.
