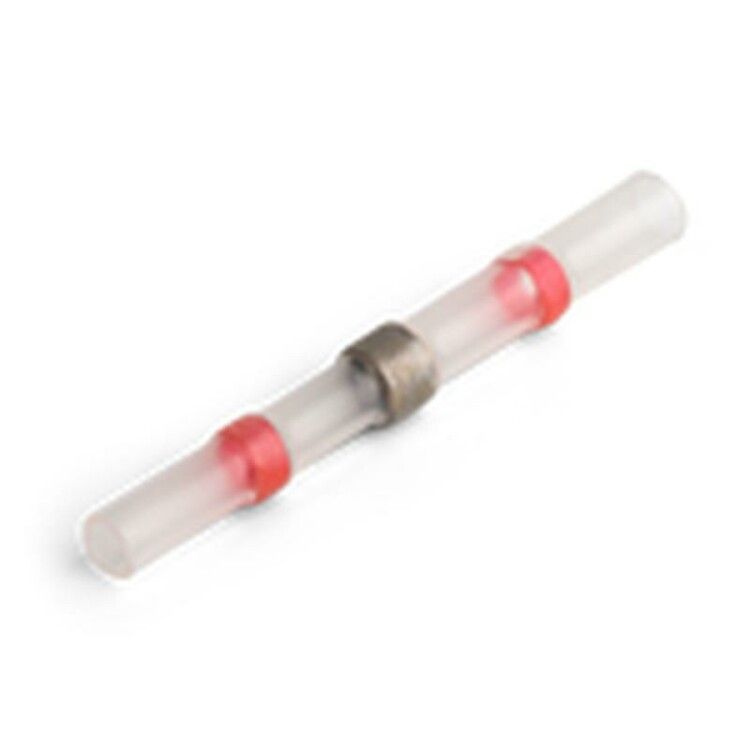

Термоусаживаемый соединитель под пайку ПК-Т 6.0 - 79881 КВТ

Соединитель под пайку ПК-Т 6.0 КВТ — это готовое решение для надёжного паяного соединения многопроволочных медных проводов сечением 4–6 мм². Бренд КВТ предлагает этот продукт в упаковке из 20 штук, что удобно для массового монтажа. Гильза с термоплавким клеем и встроенным припоем обеспечивает герметичное, прочное и контролируемое соединение без необходимости использовать канифоль.

Назначение и область применения

Соединитель под пайку ПК-Т 6.0 КВТ предназначен для создания электрических соединений встык между многопроволочными медными проводами. Подходит для использования в силовых цепях с напряжением до 690 В. Часто применяется в промышленном оборудовании, панелях управления, системах автоматизации, на транспорте и в энергетике, где требуется долговечное, герметичное и безопасное соединение.

Технические характеристики

• Материал корпуса: медь — обеспечивает хорошую электропроводность и механическую прочность
• Номинальное сечение провода: 4–6 мм² — оптимально для средних нагрузок
• Номинальное напряжение: 0,69 кВ (690 В) — соответствует требованиям для бытовых и промышленных сетей
• Температурная стойкость: +125 °C — сохраняет целостность при повышенной температуре окружающей среды
• Материал изоляции: термопласт (сшитый полиэтилен) — устойчив к нагреву, не содержит галогенов, безопасен при возгорании
• Цвет: желтый — визуально отличает размер и тип соединителя
• Тип: гильза соединительная с встроенной системой пайки и герметизации

Совместимость и монтаж

Соединитель под пайку ПК-Т 6.0 КВТ совместим только с многопроволочными медными проводами указанного сечения. Для однопроволочных или алюминиевых проводов он не подходит.

Монтаж выполняется с помощью высокотемпературного фена или бутановой горелки. Процедура:

1. Разместите соединитель на одном из проводов, отодвинув его от зачищенного участка.
2. Распушите проводники обоих проводов и соедините их встык — концы должны перекрывать друг друга.
3. Слегка обожмите стык руками, чтобы проводники плотно соприкоснулись.
4. Сдвиньте соединитель так, чтобы кольцо припоя оказалось точно посередине зоны соединения.
5. Равномерно прогрейте всю поверхность соединителя до расплавления припоя — изоляция начнёт усыхать, а клей выдавится по краям.
6. Дайте изделию полностью остыть перед включением нагрузки.

Прозрачная изоляция позволяет визуально проверить, что припой заполнил весь объем соединения. Цветные пояски клея (желтые — для этого размера) помогают быстро идентифицировать нужный тип при выборе.

Безопасность и стандарты

Изоляция выполнена из галоген-free материала — при возгорании не выделяет токсичных газов, что повышает безопасность в закрытых помещениях. Температурная стойкость +125 °C соответствует требованиям для работы в условиях повышенного тепла. Напряжение 690 В гарантирует соответствие нормам для промышленных установок.

Преимущества

• Не требует канифоли — снижает риск окисления и упрощает монтаж
• Автоматическая герметизация — термоплавкий клей создаёт водонепроницаемый и пылезащищённый контакт
• Визуальный контроль — прозрачная изоляция позволяет видеть состояние припоя и качество соединения
• Удобство сборки — всё необходимое встроенное: припой, клей, изоляция
• Стабильность — соединение не ослабевает при вибрациях и температурных колебаниях

Ограничения применения

• Подходит только для медных многопроволочных проводов сечением 4–6 мм² — не используется для однопроволочных, алюминиевых или более толстых проводов
• Требуется источник тепла (фен/горелка) — невозможно смонтировать без него
• Не предназначена для постоянного погружения в жидкости — хотя герметична, не является водонепроницаемой под давлением
• Не рекомендуется применять в местах с частыми ударными нагрузками — механическая прочность ниже, чем у обжимных соединителей

Примеры использования

• Соединение проводов в распределительных щитах промышленных станков
• Объединение кабелей в системах автоматического управления
• Замена старых скруток в электрооборудовании судов и железных дорог
• Монтаж в осветительных и силовых цепях с высокими требованиями к надёжности

Практические советы

• Перед монтажом обязательно зачистите провода на достаточную длину — минимум 15–20 мм, чтобы они свободно вошли в гильзу и перекрывались
• Не перегревайте соединитель — длительный нагрев может повредить изоляцию; достаточно 10–20 секунд равномерного прогрева
• Проверяйте, что клей выступил по всему периметру — это показатель герметичности
• Храните соединители в сухом месте — даже с термопластом изоляция чувствительна к длительному воздействию влаги
• Выбирайте именно ПК-Т 6.0 КВТ для сечения 4–6 мм² — другие модели (например, ПК-Т 4.0) рассчитаны на меньшие значения
