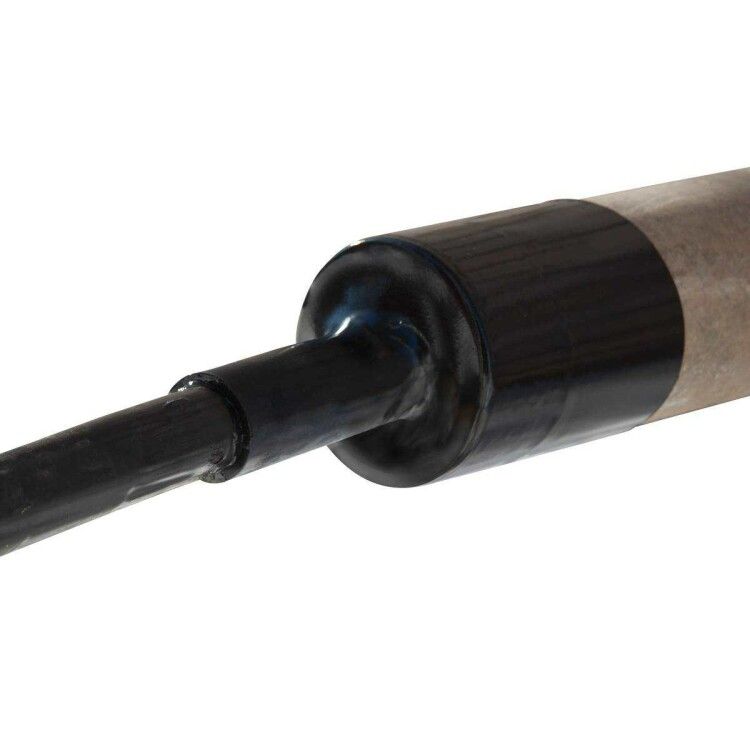

термоусаживаемый уплотнитель кабельных проходов одиночной прокладки УКПтО-120/28 - 87833 КВТ

Уплотнитель кабельных проходов термоусаживаемый одиночной прокладки УКПтО-120/28 КВТ предназначен для герметизации кабельных вводов в трубах из асбоцемента, пластика или стали. Этот продукт из серии КВТ обеспечивает надёжную защиту от влаги и пыли при одиночной прокладке кабелей, особенно в условиях открытого воздуха или под дорогами. Упаковка содержит 5 единиц - удобно для масштабных работ.

Назначение и область применения

УКПтО-120/28 КВТ используется для герметизации кабельных проходов через трубы, когда один кабель или группа кабелей проходят через одну трубу. Подходит для установки в:

• Асбоцементные, пластиковые и металлические трубы;
• Подземные переходы под дорогами и трассами;
• Вводы в здания, камеры, колодцы;
• Объекты с высокой влажностью или на открытом воздухе.

Работает при одиночной прокладке - то есть когда внутри трубы находится один кабель или несколько, но они собраны в одном пучке без жесткой фиксации между собой.

Технические характеристики

• Диаметр до усадки: 120 мм - позволяет легко надеть на трубу любого типа;
• Диаметр после усадки: 28 мм - плотно облегает кабель или пучок кабелей;
• Диаметр кабеля: 32–108 мм - оптимальный диапазон для совмещения с усадкой;
• Толщина стенки: 4 мм - обеспечивает механическую прочность и долгий срок службы;
• Коэффициент усадки: 3,5:1 – 4:1 - высокий показатель, позволяющий использовать изделие на широком спектре диаметров;
• Цвет: черный - защищён от выгорания под солнцем;
• Устойчивость к УФ: да - не трескается и не теряет эластичность под прямыми лучами;
• Клеевой слой: термоплавкий, нанесён с обоих концов - создаёт герметичный барьер даже на неровных поверхностях.

Совместимость и монтаж

УКПтО-120/28 КВТ устанавливается на трубу перед прокладкой кабеля. После этого манжета нагревается равномерно газовой горелкой или тепловым пушкой до полного сжатия. Клей расплавляется и заполняет щели между кабелем и трубой.

• Не требует дополнительных элементов - работает самостоятельно;
• Подходит для труб с внешним диаметром до 120 мм;
• Кабель должен иметь диаметр не менее 32 мм и не более 108 мм - иначе герметизация будет неполной;
• Перед монтажом проверьте, чтобы поверхность трубы была сухой и свободна от грязи и масла.

Безопасность и стандарты

Изделие соответствует требованиям к герметизации кабельных проходов в условиях повышенной влажности и воздействия окружающей среды. Хотя явных сертификатов в данных нет, материалы используются в соответствии с практиками, принятыми в энергетической и коммунальной сфере России.

Преимущества

• Высокий коэффициент усадки - одна манжета заменяет несколько моделей меньшей степени сжатия;
• Двухсторонний клеевой слой - гарантирует герметичность с обеих сторон входа в трубу;
• УФ-защита - можно использовать вне помещений без дополнительной защиты;
• Простота монтажа - не нужны специнструменты, кроме тепловой пушки;
• Стойкость к перепадам температур и влаге - подходит для сурового климата.

Ограничения применения

• Не предназначена для многократной прокладки нескольких кабелей в одной трубе - требуется отдельный уплотнитель на каждый кабель или пучок;
• Не рекомендуется применять на трубах с внутренним диаметром меньше 28 мм - манжета не сможет полностью усесться;
• Не подходит для кабелей диаметром менее 32 мм - клей не будет достаточно напряжённо контактировать с поверхностью;
• Не следует использовать в местах постоянного механического давления - например, где возможны сдвиги трубы или нагрузки на кабель.

Примеры использования

• Герметизация ввода силового кабеля 70 мм2 в асбоцементную трубу диаметром 110 мм при прокладке под автодорогой;
• Запечатывание выхода кабеля из кабельного колодца в городской сети освещения;
• Защита ввода в цеховое оборудование, где кабель проходит через стальную трубу в полу;
• Установка на полиэтиленовые трубы в системах связи на открытом участке трассы.

Практические советы

• Перед монтажом прогрейте манжету медленно, начиная с центра и двигаясь к краям - так клей равномерно распределится;
• Если кабель имеет острые углы или повреждения изоляции - предварительно закройте их термоусадочной трубкой;
• Проверяйте степень усадки: после охлаждения манжета должна плотно прилегать к кабелю и трубе без провисаний;
• Храните в сухом месте при температуре от -10C до +30C - не допускайте заморозки или перегрева;
• Учитывайте посадочный диаметр трубы: он должен быть не больше 120 мм, иначе манжета не наденется.
