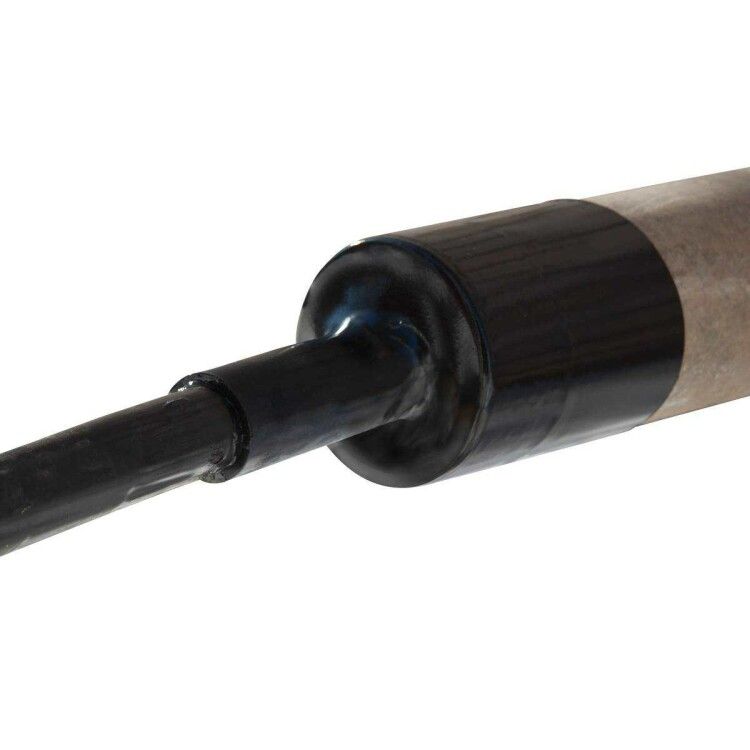

термоусаживаемый уплотнитель кабельных проходов одиночной прокладки УКПтО-130/28 - 87834 КВТ

Уплотнитель кабельных проходов термоусаживаемый одиночной прокладки УКПтО-130/28 от бренда КВТ предназначен для герметизации кабельных вводов в трубах из асбоцемента, полиэтилена или стали при одиночной прокладке кабелей. Его высокий коэффициент усадки и клеевой слой обеспечивают надёжную защиту от влаги, пыли и механических воздействий даже в условиях открытого воздуха.

Назначение и область применения

УКПтО-130/28 используется для герметизации кабельных проходов через трубы, установленные:

• в стенах зданий;
• в подземных переходах;
• под дорожными покрытиями;
• на промышленных объектах с наружной прокладкой кабелей.

Подходит для одиночной прокладки одного кабеля или группы проводов, собранных в один пучок. Не применяется для многократного ввода нескольких кабелей по отдельности.

Технические характеристики

• Диаметр до усадки: 130 мм - позволяет легко надеть на трубу большого диаметра.
• Диаметр после усадки: 28 мм - плотно облегает кабель или пучок кабелей.
• Диапазон диаметров кабеля: 32–117 мм - совместим с широким спектром силовых и контрольных кабелей.
• Максимальный диаметр кабеля: 117 мм - предел по габариту вводимого провода.
• Толщина стенки: 4 мм - обеспечивает прочность и долговечность после усадки.
• Коэффициент усадки: 3,5:1 – 4:1 - один из самых высоких в классе, позволяет работать с разными размерами труб и кабелей.
• Устойчивость к УФ-излучению: да - не трескается и не выгорает на солнце.
• Цвет: черный - маскирует загрязнения и соответствует промышленному дизайну.

Совместимость и монтаж

УКПтО-130/28 монтируется на подготовленную трубу перед введением кабеля. После установки нагревается тепловой пушкой до равномерной усадки. Клеевой слой активируется при температуре около 120–130 C.

Важно:

• Перед монтажом проверьте, что внешний диаметр трубы не превышает 130 мм - иначе манжета не наденется.
• Кабель должен иметь диаметр не более 117 мм; при меньшем диаметре (менее 32 мм) возможен перегиб и повреждение изоляции.
• Не допускается использование на трубах с острыми краями - они могут порвать материал до усадки.
• Работайте в хорошо проветриваемом помещении при использовании тепловой пушки.

Безопасность и стандарты

УКПтО-130/28 не имеет сертификатов по ГОСТ или IEC, однако изготовлен в соответствии с требованиями к герметичным кабельным вводам для промышленного и инфраструктурного использования. Соответствует нормам по устойчивости к агрессивной среде и механическим нагрузкам.

Преимущества

• Высокий коэффициент усадки (до 4:1) - одна манжета заменяет несколько моделей.
• Клеевой слой с обеих сторон - гарантирует герметичность даже на шероховатых поверхностях.
• Стойкость к УФ-излучению - можно использовать вне помещения без защиты.
• Простота монтажа - требует только тепловую пушку и базовые навыки.
• Долгий срок службы - не деформируется под нагрузкой и не стареет под воздействием погоды.

Ограничения применения

• Не предназначено для использования внутри взрывоопасных зон (не имеет взрывозащиты).
• Не рекомендовано для кабелей с металлической броней - риск повреждения при усадке.
• Не работает с трубами диаметром менее 90 мм - слишком большой запас по размеру.
• Не подходит для частого демонтажа - после усадки является постоянным элементом.

Примеры использования

• Герметизация входа кабеля в подвал через асбоцементную трубу диаметром 120 мм.
• Защита кабеля от воды при прокладке под дорогой через пластиковую трубу Ø125 мм.
• Закрытие кабельного ввода на промышленном оборудовании с выходом через стальную трубу.

Практические советы

• Перед монтажом протестируйте подходящий диаметр кабеля - лучше выбрать кабель ближе к середине диапазона (например, 70–80 мм), чтобы избежать перегрузки клеевого слоя.
• Нагревайте равномерно, начиная с центра манжеты и двигаясь к краям - так клей распределится лучше.
• Если труба сильно заржавела или грязная - зачистите её перед установкой, иначе герметик будет неплотным.
• Храните УКПтО-130/28 в сухом месте при температуре +5…+30 C - длительное хранение при минусовых температурах снижает эластичность клея.
