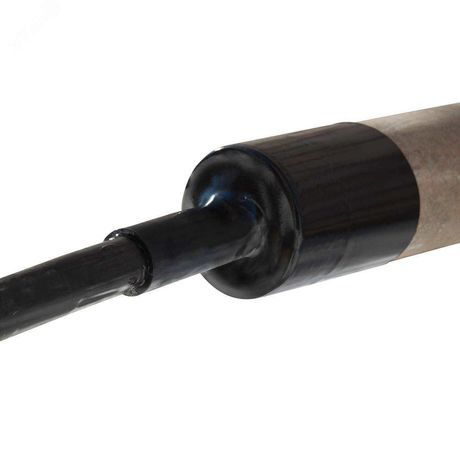

термоусаживаемый уплотнитель кабельных проходов одиночной прокладки УКПтО-180/50 - 89456 КВТ

Уплотнитель кабельных проходов термоусаживаемый одиночной прокладки УКПтО-180/50 КВТ предназначен для герметизации кабельных вводов в трубы из асбоцемента, полимера или стали, обеспечивая надёжную защиту от влаги и внешних воздействий при одиночной прокладке кабеля.

Назначение и область применения

УКПтО-180/50 КВТ используется для герметизации кабельных проходов через трубы, установленные:

• в стенах зданий;
• при подземных переходах;
• под дорожными покрытиями;
• в канализационных колодцах и других местах, где требуется исключить попадание воды, пыли и грунта внутрь кабельного ввода.

Подходит для одиночной прокладки одного кабеля - не предназначено для групповой прокладки нескольких проводов.

Технические характеристики

• Размер: наружный диаметр трубы до 180 мм, внутренний диаметр после усадки - 50 мм;
• Коэффициент усадки: 3,5:1 – 4:1 - позволяет плотно обжать трубу даже с небольшими отклонениями формы;
• Материал: термоусаживаемая полиолефиновая манжета с двусторонним слоем термоплавкого клея;
• Степень защиты: IP67 - полностью защищает от пыли и временного погружения в воду;
• Устойчивость к УФ-излучению - сохраняет целостность на открытом воздухе;
• Рабочая температура: от -40C до +80C.

Совместимость и монтаж

УКПтО-180/50 КВТ совместим с трубами из асбоцемента, ПВХ, полиэтилена и стали, имеющими наружный диаметр до 180 мм. Для установки необходимо:

1. Очистить поверхность трубы от грязи, влаги и острых выступов;
2. Надеть манжету на кабель перед введением в трубу;
3. Передвинуть её в место прохода;
4. Равномерно прогреть феном до полной усадки - клей расплавится и заполнит микронеровности;
5. Дождаться остывания - проверить герметичность.

Инструкция по монтажу входит в комплект. Не допускается использование открытого пламени - только равномерный нагрев тепловым феном.

Безопасность и стандарты

УКПтО-180/50 КВТ соответствует требованиям к герметизации кабельных вводов в соответствии с ГОСТ Р 50571.5.52 и IEC 60364-5-52. Материалы сертифицированы на соответствие нормам пожаробезопасности и экологической безопасности.

Преимущества

• Высокая степень герметизации благодаря двойному слою клея - исключает протечки даже при перепадах давления;
• Гибкость материала - легко адаптируется к деформациям трубы и осадкам грунта;
• Не требует дополнительных материалов - всё необходимое в одном комплекте;
• Долговечность - срок службы более 25 лет при соблюдении условий эксплуатации;
• Легкий вес и удобство хранения - занимает мало места до монтажа.

Ограничения применения

• Не применяется для многокабельных вводов - только для одного кабеля;
• Не рекомендован для труб с внутренним диаметром менее 50 мм - манжета не сможет правильно усесться;
• Запрещён монтаж на влажной или замёрзшей поверхности - снижается адгезия клея;
• Не подходит для постоянного погружения в воду - рассчитан на временное воздействие (IP67);
• Не использовать в условиях повышенной химической агрессии - например, в контакте с растворителями или маслами.

Примеры использования

• Ввод силового кабеля в подвал жилого дома через стальную трубу;
• Проход кабеля под дорогой через полимерную гильзу;
• Защита ввода в распределительный щит на улице через асбоцементную трубу;
• Прокладка связи между зданиями через подземный канал с металлической оболочкой.

Практические советы

• Перед монтажом обязательно проверьте наружный диаметр трубы - он должен быть ≤180 мм, иначе манжета не усядет плотно;
• Если труба имеет шероховатости или ржавчину - зашлифуйте поверхность наждачной бумагой;
• Нагревайте равномерно, начиная с центра манжеты и двигаясь к краям - так предотвращаются пузыри и непроклеенные участки;
• После монтажа проверьте герметичность - можно продуть воздух под небольшим давлением;
• Храните в сухом месте при температуре от +5C до +30C - избегайте прямого солнечного света до установки.
