термоусаживаемый уплотнитель кабельных проходов одиночной прокладки УКПтО-175/50 - 87836 КВТ

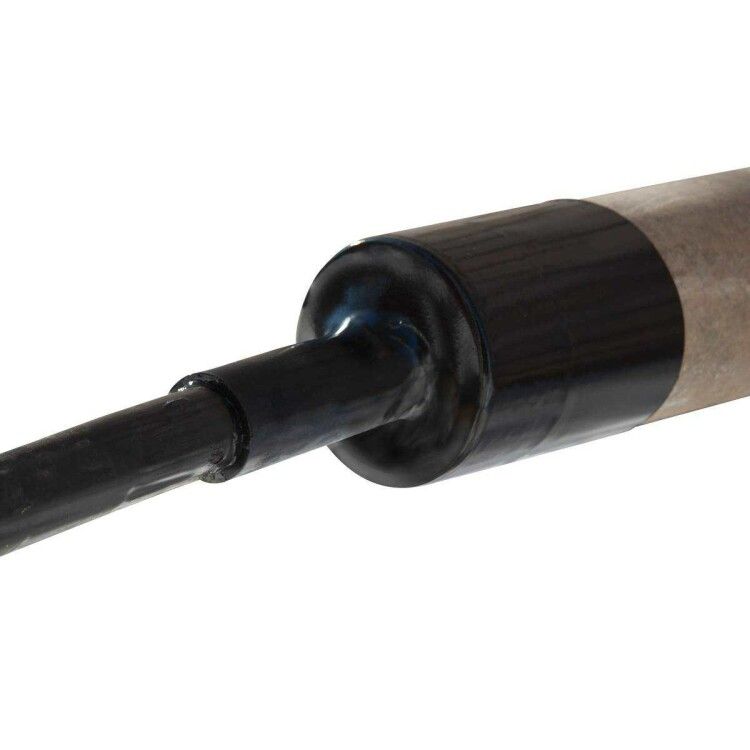

Уплотнитель кабельных проходов термоусаживаемый одиночной прокладки УКПтО-175/50 КВТ предназначен для герметизации кабельных вводов в трубах из асбоцемента, полиэтилена или стали. Этот продукт обеспечивает надежную защиту от влаги, пыли и механических воздействий при одиночной прокладке кабелей. УКПтО-175/50 КВТ выпускается в упаковках по 5 штук и подходит для кабелей диаметром 60–158 мм.

Назначение и область применения

Уплотнитель кабельных проходов термоусаживаемый одиночной прокладки УКПтО-175/50 КВТ используется для герметизации кабельных вводов в трубах, установленных:

• в зданиях - при входе кабелей через фундамент или наружные стены;
• в подземных переходах - для защиты кабельных трасс от грунтовых вод;
• под дорожными покрытиями - при прокладке кабелей под автодорогами, парковками и тротуарами;
• на объектах энергетики, транспорта и связи - где требуется долговечная герметизация при одиночной прокладке одного кабеля.

Технические характеристики

• Диаметр до усадки: 175 мм - позволяет свободно надеть на трубу большего диаметра;
• Диаметр после усадки: 50 мм - плотно облегает кабель или внутренний диаметр трубы;
• Расширение при усадке: 3,5:1 – 4:1 - высокий коэффициент, обеспечивающий совместимость с широким спектром труб;
• Диаметр кабеля: 60–158 мм - оптимальный диапазон для установки; кабели меньше 60 мм требуют дополнительного заполнения;
• Толщина стенки: 4 мм - обеспечивает механическую прочность и длительную службу;
• Цвет: черный - маскирует загрязнения и повышает устойчивость к УФ-излучению;
• Устойчивость к УФ-излучению: да - можно использовать на открытых участках без дополнительной защиты;
• Исполнение: термоусаживаемая манжета с двусторонним термоплавким клеем - гарантирует герметичность даже на неровных поверхностях.

Совместимость и монтаж

УКПтО-175/50 КВТ устанавливается на трубу перед прокладкой кабеля. После этого манжета нагревается равномерно тепловой пушкой до полной усадки. Клеевой слой расплавляется и заполняет микронеровности между кабелем, трубой и самой манжетой.

• Не рекомендуется применять на трубах с острыми краями - предварительно зачистите и закруглите кромки;
• Перед монтажом проверьте соответствие внешнего диаметра трубы (до 175 мм) и диаметра кабеля (не менее 60 мм);
• При использовании нескольких кабелей внутри одной трубы - этот уплотнитель не подходит, он рассчитан исключительно на одиночную прокладку;
• В комплекте всегда есть инструкция - следуйте ей для достижения максимальной герметичности.

Безопасность и стандарты

Уплотнитель кабельных проходов термоусаживаемый одиночной прокладки УКПтО-175/50 КВТ соответствует требованиям к герметизации кабельных вводов в условиях повышенной влажности и агрессивной среды. Продукт изготовлен из материалов, не выделяющих токсичных веществ при нагреве. Нет сертификатов по ГОСТ или IEC, указанных в данных - поэтому использование на взрывоопасных объектах требует дополнительной проверки.

Преимущества

• Высокий коэффициент усадки (до 4:1) - один элемент заменяет несколько моделей меньшего диапазона;
• Двухслойный клей - обеспечивает герметичность как снаружи трубы, так и вокруг кабеля;
• Стойкость к УФ-излучению - не трескается и не выгорает на солнце;
• Эластичность после усадки - сохраняет герметичность при температурных колебаниях и вибрациях;
• Удобство хранения и транспортировки - упакованы по 5 штук, занимают мало места до монтажа.

Ограничения применения

• Не применяйте для многокабельных вводов - предназначено только для одиночной прокладки одного кабеля;
• Не используйте на трубах с диаметром более 175 мм - манжета не сможет полностью обхватить поверхность;
• Не подходит для кабелей диаметром менее 60 мм - образуется воздушная прослойка, снижающая герметичность;
• Требует источника тепла (термопушки) - невозможно смонтировать без нагрева;
• Не предназначен для постоянного погружения в воду - хотя защищен от влаги, не является водоустойчивым под давлением.

Примеры использования

• Герметизация кабельного ввода в подвал жилого дома через асбоцементную трубу Ø160 мм с кабелем Ø90 мм;
• Защита силового кабеля при пересечении дороги через полиэтиленовую трубу Ø170 мм;
• Установка на стальную трубу в кабельном канале под железной дорогой с кабелем Ø140 мм;
• Запечатывание ввода в распределительную будку на улице - благодаря УФ-стойкости не нуждается в кожухе.

Практические советы

• Перед монтажом прогрейте манжету на воздухе - это снизит риск деформации при быстром нагреве;
• Нагревайте равномерно, начиная с центра и двигаясь к краям - так клей распределится лучше;
• Если кабель близок к минимальному диаметру (60 мм), используйте термоусадочные трубки или наполнители внутри манжеты;
• Храните в сухом месте при температуре +5C...+30C - избегайте прямого солнца и мороза;
• Проверяйте целостность клеевого слоя перед установкой - если он потрескался или отслоился, изделие не следует использовать.
