Ремонтный уплотнитель кабельных проходов УКПт-Р 200/50 КВТ 75083

Уплотнитель ремонтный кабельных проходов термоусаживаемый УКПт-Р-200/50 от КВТ предназначен для восстановления герметичности существующих кабельных вводов без демонтажа проводов. Этот продукт сочетает высокую степень усадки, прочную Seal-систему и совместимость с различными материалами труб, что делает его незаменимым решением для ремонта и модернизации кабельных систем.

Назначение и область применения

УКПт-Р-200/50 используется для герметизации кабельных вводов в асбоцементных, полимерных и стальных трубах, которые проходят через стены зданий, подземные переходы или находятся под дорожным покрытием. Применяется там, где требуется быстрый и надёжный ремонт без отключения линии или снятия кабелей. Подходит как для одиночных, так и для групповых кабельных пучков.

Технические характеристики

• Диаметр до усадки: 200 мм
• Диаметр после усадки: 50 мм
• Коэффициент усадки: 4–5 крат
• Толщина стенки после усадки: 3,7 мм
• Материал: негорючий термопластик без галогенов
• Цвет: чёрный
• Устойчивость к УФ-излучению: да
• Способ монтажа: термоусадка с нагревом
• Нормативный документ: ТУ 2291-050-97284872-2012

Совместимость и монтаж

УКПт-Р-200/50 монтируется на уже действующую кабельную линию. Для установки достаточно:

• Очистить поверхность трубы от грязи, влаги и ржавчины;

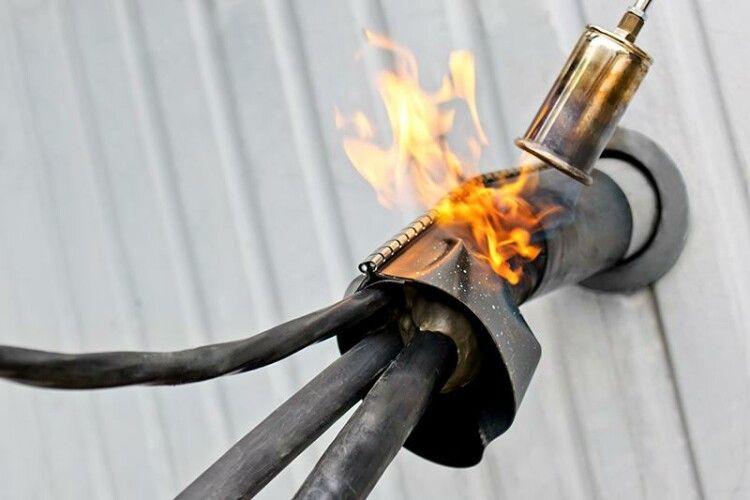

• Нагреть манжету равномерно тепловой пушкой до полной усадки;
• Закрепить рельсовый профиль металлическим замком (при необходимости);
• Нанести герметик в зону контакта с трубой - он заполняет микрозазоры и усиливает герметичность.

Не требует снятия кабелей, отключения питания или демонтажа оборудования. Комплект включает термоусаживаемую манжету с клеевым слоем, герметик и киперную ленту - всё необходимое для полноценного монтажа.

Особенности конструкции

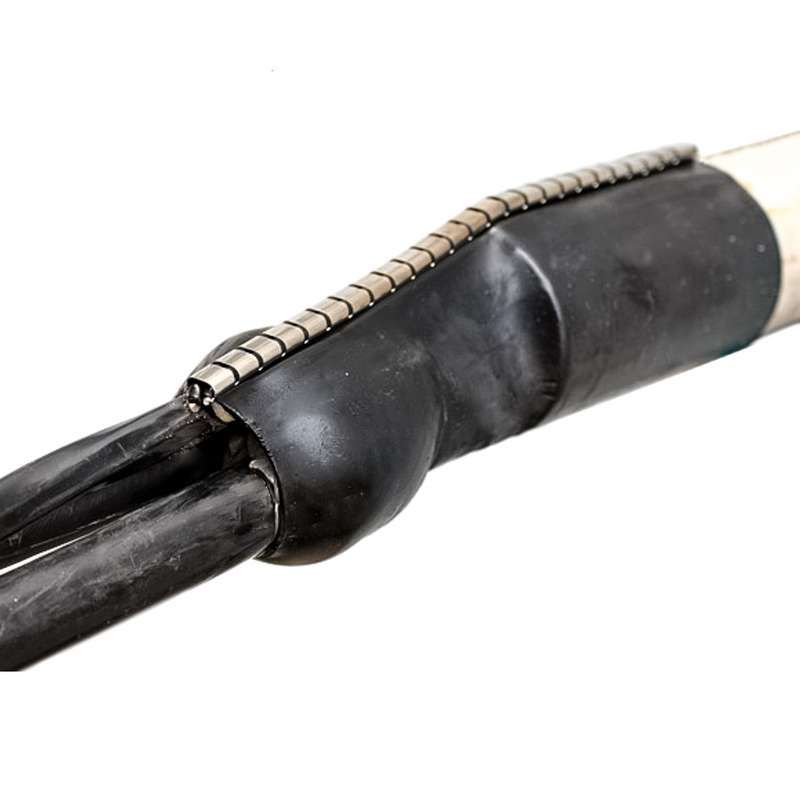

Манжета выполнена в виде плоской пластины с рельсовым профилем по краям. Это позволяет:

• Надвинуть металлический замок для механического усиления герметизации;
• Соединить две манжеты друг с другом - увеличивая длину уплотнения в два раза;
• Обеспечить плотное прилегание даже к деформированным или неровным поверхностям труб.

Клеевой слой внутри манжеты активируется при нагреве и надёжно сцепляется с любым материалом - металл, бетон, пластик.

Преимущества

• Возможность монтажа на работающей линии - без отключения и демонтажа.
• Высокий коэффициент усадки (до 5x) - подходит для широкого диапазона исходных диаметров.
• Устойчивость к УФ-излучению и атмосферным воздействиям - долговечна на открытом воздухе.
• Отсутствие галогенов - безопасна при горении, соответствует экологическим требованиям.
• Герметик в составе комплекта обеспечивает надёжность даже при перегрузках и вибрациях.

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя защищена от влаги, не является подводным уплотнителем.
• Требует доступа для нагрева - нельзя использовать в полностью закрытых или труднодоступных местах без возможности поднести фен.
• Не рекомендуется для труб с острыми кромками без предварительной защиты - возможны повреждения материала.
• Максимальный начальный диаметр - 200 мм; для больших труб потребуется другой тип уплотнителя.

Примеры использования

• Ремонт кабельного ввода в подвал жилого дома через старую асбоцементную трубу.
• Герметизация прохода кабелей через бетонную стену в кабельном коллекторе метрополитена.
• Восстановление герметичности после замены одного кабеля в многокабельном пучке без вскрытия всего прохода.
• Укрепление уплотнения в кабельном канале под дорогой, где невозможно выкопать всю трассу.

Практические советы

• Перед монтажом обязательно просушите поверхность трубы - влага снижает адгезию клея.
• Нагревайте манжету равномерно, двигаясь от центра к краям - это предотвращает образование воздушных пузырей.
• Если труба сильно повреждена, перед установкой заделайте крупные трещины герметиком.
• Для длинных проходов используйте две УКПт-Р-200/50, соединённые рельсовым замком - получится единая герметичная система длиной до 1,2 м.
• Проверьте соответствие диаметра трубы до усадки - если труба больше 200 мм, этот уплотнитель не подойдёт.
