термоусаживаемый уплотнитель кабельных проходов одиночной прокладки УКПтО-200/55 - 87837 КВТ

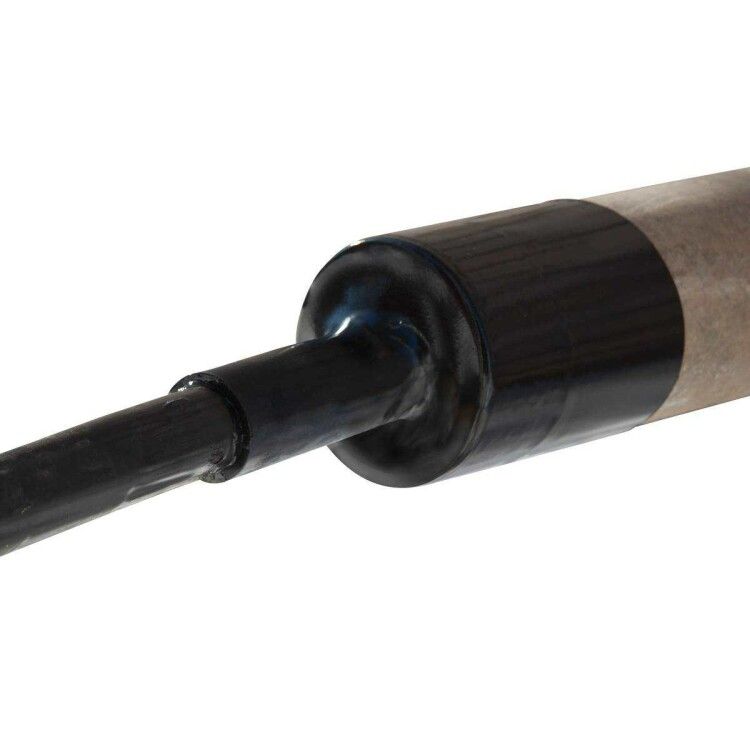

Уплотнитель кабельных проходов термоусаживаемый одиночной прокладки УКПтО-200/55 КВТ предназначен для герметичного ввода кабелей в трубы из асбоцемента, пластика или стали, особенно там, где важна защита от влаги, пыли и механических воздействий. Бренд КВТ предлагает эту модель как надежное решение для прокладки кабелей в условиях открытого воздуха и под дорогами.

Назначение и область применения

УКПтО-200/55 КВТ используется для герметизации кабельных вводов в трубах, когда кабели прокладываются одиночно - то есть один кабель в одну трубу. Подходит для установки в:

• Здания - через фундаменты, стены, перекрытия;
• Подземные переходы - под тротуарами, парковками, железнодорожными путями;
• Кабельные каналы под дорожным покрытием - на автострадах, промзонах, объектах ЖКХ;
• Линии электроснабжения - для защиты силовых и контрольных кабелей.

Не применяется для многокабельных вводов или внутри помещений без внешних нагрузок - для этого существуют другие типы уплотнителей.

Технические характеристики

• Диаметр до усадки: 200 мм - позволяет надеть на трубы большого диаметра;
• Диаметр после усадки: 55 мм - плотно облегает кабель и стенки трубы после нагрева;
• Расширение усадки: 3,5–4:1 - высокий коэффициент, обеспечивающий гибкость при работе с разными размерами труб;
• Диаметр кабеля: 66–180 мм - подходит для крупных силовых кабелей, например, сечением до 95–150 мм2;
• Толщина стенки: 4 мм - прочная конструкция, выдерживающая давление грунта и механические нагрузки;
• Цвет: черный - маскирует продукт на фоне асфальта и бетона, снижает нагрев от солнца;
• Устойчивость к УФ-излучению: да - не трескается и не выгорает на солнце даже при длительном открытом использовании;
• Исполнение: термоусаживаемая манжета с клеевым слоем - при нагреве материал сжимается и герметично запечатывает щели.

Совместимость и монтаж

УКПтО-200/55 КВТ совместим с трубами из асбоцемента, полиэтилена, ПВХ, стали и других материалов, имеющими наружный диаметр до 200 мм. Монтаж выполняется в три этапа:

1. Очистить и просушить поверхность трубы и кабеля;
2. Надеть манжету на трубу так, чтобы она перекрывала место входа кабеля;
3. Равномерно прогреть поверхность феном до полной усадки - клей начнет плавиться, заполняя микротрещины и поры.

В комплекте всегда есть инструкция. Для точного монтажа важно соблюдать температурный режим - не допускать перегрева, который может повредить кабельную изоляцию.

Безопасность и стандарты

УКПтО-200/55 КВТ соответствует требованиям к герметичности и долговечности, предъявляемым к кабельным вводам в России и странах ЕАЭС. Продукт не содержит токсичных веществ, безопасен при эксплуатации в жилых и промышленных зонах. Нет сертификата RoHS или IEC - производитель не указывает соответствие международным нормам, поэтому применение за рубежом требует проверки местных регламентов.

Преимущества

• Высокая степень герметизации благодаря двойному клеевому слою - исключает протечки воды и попадание пыли;
• Стойкость к УФ-излучению - можно использовать без кожухов и защитных коробок;
• Гибкость в подборе - один элемент подходит для широкого диапазона кабелей и труб;
• Простота монтажа - не нужны специнструменты, достаточно теплового фена;
• Долгий срок службы - материал сохраняет эластичность при температурах от –40C до +80C.

Ограничения применения

• Не подходит для многокабельных вводов - только одиночная прокладка одного кабеля;
• Требует доступа к месту монтажа для нагрева - нельзя использовать в труднодоступных участках без возможности поднести фен;
• Не рекомендован для постоянного погружения в воду - хотя IP67 по сути достигнут, он не рассчитан на длительное гидростатическое давление;
• Не следует применять на кабелях с диаметром менее 66 мм - манжета будет слишком свободной, герметизация нарушится.

Примеры использования

• Ввод кабеля 120 мм2 в асбоцементную трубу Ø180 мм при прокладке ЛЭП под автомобильной дорогой;
• Защита кабеля питания насосной станции, проходящего через бетонный колодец;
• Герметизация ввода в подвал многоэтажного дома через стальную трубу Ø190 мм;
• Прокладка сигнальных кабелей в канализационных коллекторах с риском затопления.

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен быть в пределе 66–180 мм; меньший диаметр приведёт к провисанию и потере герметичности;
• При работе с металлическими трубами удалите острые края и ржавчину - они могут повредить манжету при усадке;
• Нагревайте равномерно, двигаясь от центра к краям - это предотвращает образование воздушных пузырей под клеем;
• Храните в сухом месте при температуре от +5C до +30C - заморозка не страшна, но длительное хранение ниже –10C может сделать клей более хрупким;
• Если труба имеет значительные деформации - лучше выбрать уплотнитель с большим запасом усадки, чем УКПтО-200/55 КВТ.
