термоусаживаемый уплотнитель кабельных проходов одиночной прокладки УКПтО-225/60 - 87838 КВТ

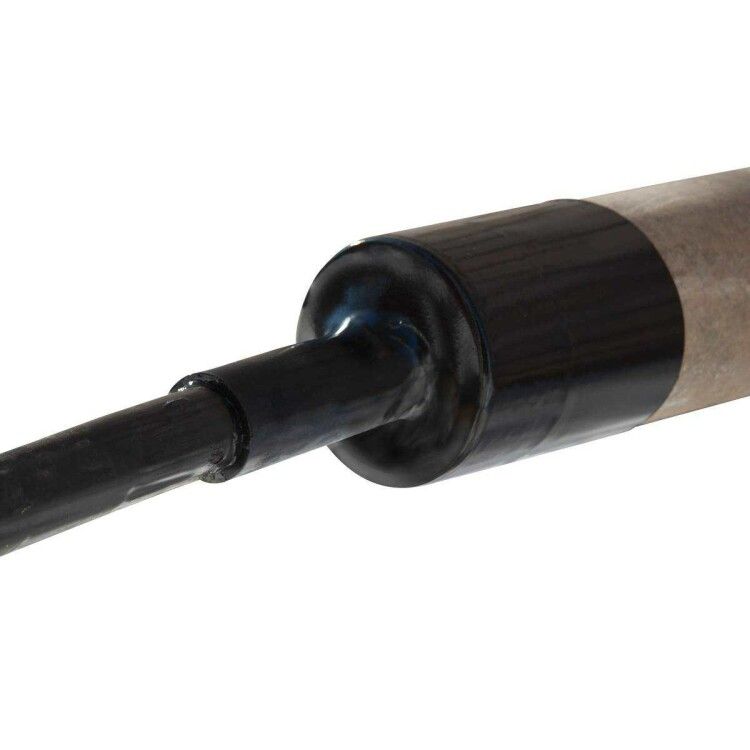

Уплотнитель кабельных проходов термоусаживаемый одиночной прокладки УКПтО-225/60 КВТ предназначен для герметизации кабельных вводов в трубы из асбоцемента, полимера или стали. Этот продукт - часть серии решений КВТ для надёжного вывода кабелей через наружные и подземные конструкции. Упаковка содержит четыре готовых к использованию элемента.

Назначение и область применения

УКПтО-225/60 КВТ используется для герметизации кабельных проходов в трубах, когда кабели прокладываются одиночно - то есть один кабель или группа кабелей в одной оболочке. Подходит для установки в:

• Асбоцементные, пластиковые и стальные трубы;
• Подземные переходы под дорогами и трассами;
• Вводы в здания, камеры, колодцы;
• Объекты энергетики, связи, транспорта.

Решает задачу защиты от воды, пыли, грунтовых вод и механических воздействий. Применяется там, где требуется долговечная, не требующая обслуживания герметизация.

Технические характеристики

• Диаметр до усадки: 225 мм - позволяет надеть на трубы большого диаметра;
• Диаметр после усадки: 60 мм - плотно облегает кабель или пучок кабелей;
• Диапазон диаметра кабеля: 72–200 мм - подходит для крупных силовых и коммуникационных кабелей;
• Коэффициент усадки: 3,5:1 – 4:1 - высокий показатель, обеспечивающий надёжное прилегание даже к неровным поверхностям;
• Толщина стенки после усадки: 4 мм - достаточна для механической прочности и изоляции;
• Цвет: черный - маскирует загрязнения, снижает нагрев от солнца;
• Устойчивость к УФ: да - не выгорает и не хрупнеет на открытом воздухе;
• Исполнение: термоусаживаемая манжета с клеевым слоем - самозаполняющая герметизация.

Совместимость и монтаж

УКПтО-225/60 КВТ устанавливается на трубу перед введением кабеля. После этого манжета нагревается равномерно (газовой горелкой или тепловым феном) - она сужается, а клей внутри плавится и заполняет щели между кабелем и трубой.

• Не требует предварительной подготовки поверхности трубы - клей адаптируется к микронеровностям;
• Можно использовать на трубах с небольшими деформациями или следами коррозии;
• При монтаже важно соблюдать температурный режим: перегрев повредит материал, недостаточный нагрев - не вызовет полного расплавления клея;
• Клеевой слой нанесён с обоих концов манжеты - гарантирует герметичность с обеих сторон входа.

Безопасность и стандарты

УКПтО-225/60 КВТ соответствует требованиям к герметизации кабельных вводов в условиях повышенной влажности и внешних нагрузок. Материалы не поддерживают горение и не выделяют токсичных веществ при нормальном эксплуатационном нагреве. Соответствие ГОСТ и IEC не указано производителем - применение допускается в рамках технических условий КВТ.

Преимущества

• Высокий коэффициент усадки - работает с широким спектром диаметров труб и кабелей;
• Двухсторонний клеевой слой - исключает протечки с любой стороны прохода;
• Устойчивость к УФ - можно использовать вне помещений без дополнительной защиты;
• Один элемент заменяет несколько компонентов - не нужна отдельная прокладка или герметик;
• Лёгкий и быстрый монтаж - не требует специального оборудования кроме тепловой пушки.

Ограничения применения

• Не предназначена для многократной прокладки - каждый кабельный проход требует отдельный уплотнитель;
• Не рекомендуется для кабелей с диаметром менее 72 мм - будет слишком свободно, клей не сможет создать плотное соединение;
• Не подходит для постоянного погружения в воду - хотя защищает от брызг и влаги, не является водонепроницаемым под давлением;
• Требует точного контроля температуры при монтаже - неквалифицированный нагрев может привести к деформации или неполной усадке.

Примеры использования

• Герметизация ввода 150-миллиметрового силового кабеля в асбоцементную трубу диаметром 220 мм, проходящую под автодорогой;
• Защита кабельного ввода в подземный кабельный колодец из полиэтиленовой трубы;
• Запечатывание выхода кабелей из бетонного канала в цех с высокой влажностью;
• Монтаж ввода в стальную трубу на эстакаде, подвергающейся перепадам температур и осадкам.

Практические советы

• Перед монтажом проверьте, что диаметр кабеля попадает в диапазон 72–200 мм - меньшие кабели не обеспечат эффективного прижатия клея;
• Если труба имеет острые края - закруглите их или наклейте ленту, чтобы не повредить манжету при надевании;
• Нагревайте равномерно, начиная с середины манжеты и двигаясь к краям - так клей распределится лучше;
• После усадки проверьте герметичность: если видны просветы или непроклеенные участки - повторно прогрейте проблемную зону;
• Храните в сухом месте, избегая прямого солнечного света - даже с УФ-защитой длительное воздействие может снизить эластичность материала.
