термоусаживаемый уплотнитель кабельных проходов одиночной прокладки УКПтО-235/65 - 89442 КВТ

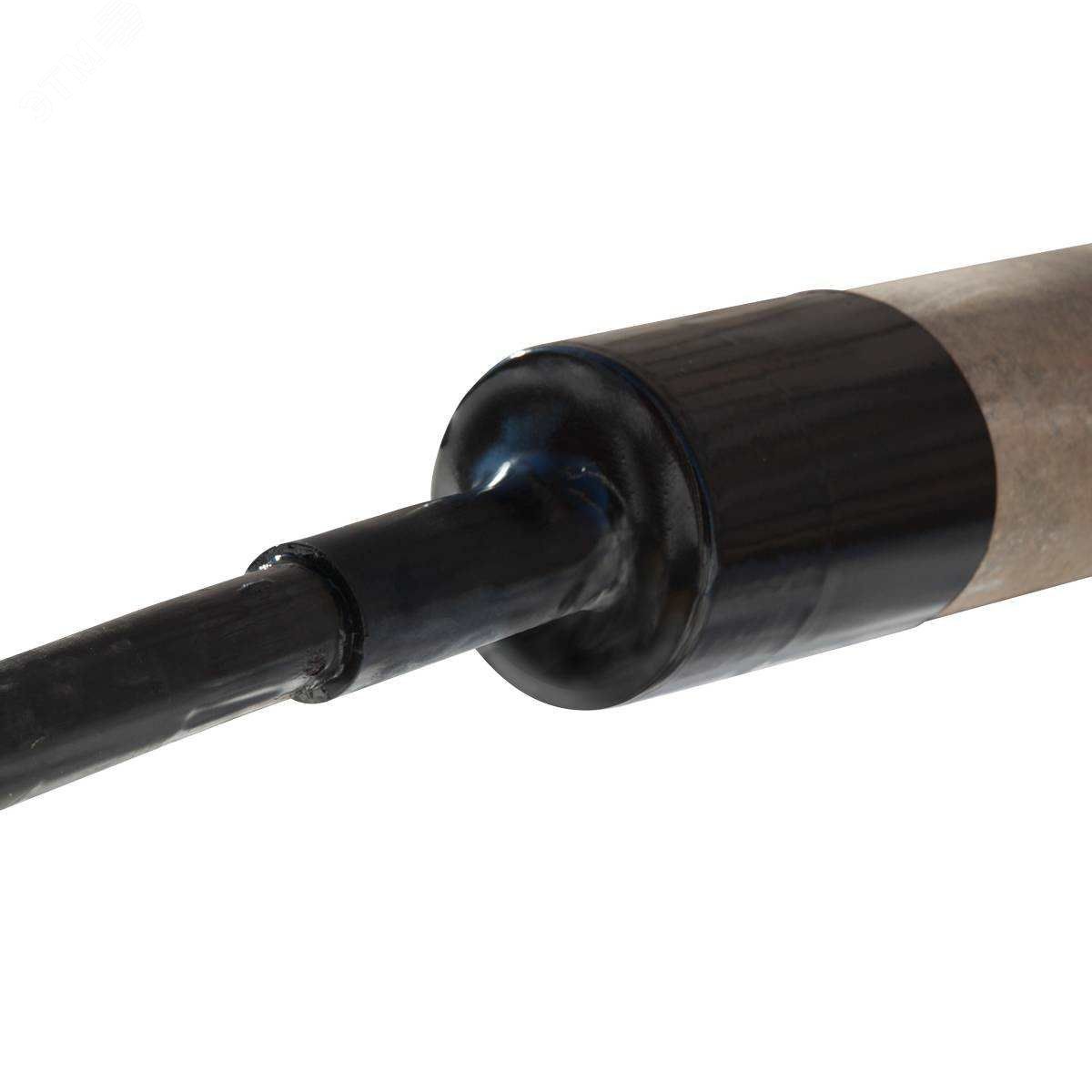

Уплотнитель кабельных проходов термоусаживаемый одиночной прокладки УКПтО-235/65 КВТ предназначен для герметичного ввода одного кабеля через трубы из асбоцемента, пластика или стали - например, при прокладке под дорогами, в подземных переходах или через наружные стены зданий. Благодаря термоусадке и клеевому слою, этот уплотнитель надёжно защищает кабель от влаги, пыли и механических воздействий.

Назначение и область применения

УКПтО-235/65 КВТ используется для герметизации кабельных вводов в следующих случаях:

• Проходы кабелей через асбоцементные, полимерные или металлические трубы;
• Подземные переходы под дорогами, тротуарами, железнодорожными путями;
• Вводы в здания, камеры, колодцы, распределительные пункты;
• Одиночная прокладка - то есть когда в одной трубе проходит только один кабель.

Не применяется для многокабельных вводов или в условиях постоянного погружения в воду.

Технические характеристики

• Расширение перед усадкой: 235 мм - позволяет надеть на трубы большего диаметра;
• Усадка после нагрева: до 65 мм - плотно облегает трубу и кабель;
• Коэффициент усадки: 3,5:1–4:1 - высокий показатель, обеспечивающий надёжное прилегание даже к неровным поверхностям;
• Материал: термоусаживаемая полиолефиновая манжета с внутренним слоем термоплавкого клея;
• Стойкость к УФ-излучению - можно использовать на открытом воздухе без защиты;
• Работает при температуре от –50 C до +80 C.

Совместимость и монтаж

УКПтО-235/65 КВТ совместим с трубами внешним диаметром от 65 мм до 235 мм. После усадки образует герметичный контур вокруг кабеля и трубы.

Как монтировать:

1. Очистите и просушите поверхность трубы и кабеля;
2. Наденьте манжету на трубу так, чтобы она перекрывала место входа кабеля;
3. Равномерно прогрейте манжету газовой горелкой или феном - начинайте с центра, двигаясь к краям;
4. Клей расплавится, вытеснит воздух и заполнит микронеровности - проверьте равномерность усадки;
5. Дайте остыть - герметизация готова.

Инструкция по монтажу включена в комплект. Нагревать необходимо равномерно - перегрев может повредить материал.

Преимущества

• Высокий коэффициент усадки (до 4:1) - подходит для труб с неточным диаметром;
• Двухсторонний клеевой слой - гарантирует герметичность даже на шершавых или старых трубах;
• Устойчивость к УФ и осадкам - долговечна на открытом воздухе;
• Лёгкий монтаж - не требует специального оборудования кроме тепловой пушки;
• Нет необходимости в дополнительных уплотнителях или герметиках.

Ограничения применения

• Не предназначена для многокабельных вводов - только одиночная прокладка;
• Не рекомендуется применять в средах с постоянным давлением воды выше 0,1 МПа;
• Не подходит для труб с острыми краями без предварительной зачистки и закругления;
• Требует доступа для нагрева - нельзя установить в полностью замурованных каналах до монтажа.

Примеры использования

• Ввод силового кабеля 10 кВ через стальную трубу под автострадой;
• Герметизация ввода кабеля связи в бетонный колодец;
• Прокладка оптоволоконного кабеля через полимерную трубу вдоль тротуара;
• Ввод кабеля в подвал здания через асбоцементную трубу.

Практические советы

• Перед монтажом убедитесь, что диаметр трубы не меньше 65 мм - иначе манжета не сможет надеться;
• Если труба имеет ржавчину или заусенцы - зашлифуйте её, чтобы клей лучше схватился;
• Не используйте открытый пламя - применяйте регулируемую газовую горелку с равномерным потоком тепла;
• Проверяйте целостность усадки: после остывания не должно быть пузырей, вздутий или щелей;
• Храните в сухом месте при температуре от +5 C до +30 C - избегайте прямого солнца.
