Уплотнитель кабельных проходов термоусаживаемый УКПт-Р-164/42 - 75082 КВТ

Уплотнитель ремонтный кабельных проходов термоусаживаемый УКПт-Р-164/42 от КВТ предназначен для восстановления герметичности существующих кабельных вводов без демонтажа проводов. Этот продукт сочетает высокую степень усадки, прочную Seal-систему и устойчивость к внешним воздействиям, что делает его удобным решением для ремонта и модернизации кабельных трасс.

Назначение и область применения

УКПт-Р-164/42 используется для герметизации кабельных вводов в асбоцементных, полимерных и стальных трубах. Применяется в зданиях, подземных переходах, кабельных каналах под дорогами и других местах, где требуется восстановление или усиление защиты от влаги, пыли и механических повреждений. Подходит как для одиночных, так и для групповых кабельных пучков.

Технические характеристики

• Диаметр до усадки: 164 мм
• Диаметр после усадки: 42 мм
• Коэффициент усадки: 5:1 (пятикратный)
• Толщина стенки после усадки: 3,7 мм
• Материал: негорючий термопластик без галогенов
• Цвет: черный
• Устойчивость к УФ-излучению: да
• Способ монтажа: термоусадка с нагревом
• Нормативный документ: ТУ 2291-050-97284872-2012

Совместимость и монтаж

УКПт-Р-164/42 совместим с большинством типов кабельных вводов: металл, бетон, пластик. Для установки не требуются демонтаж кабелей или отключение линии. Комплект включает:

• Термоусаживаемую манжету ТРМ с клеевым слоем
• Комплект герметика (мастичный состав)
• Киперную ленту для фиксации

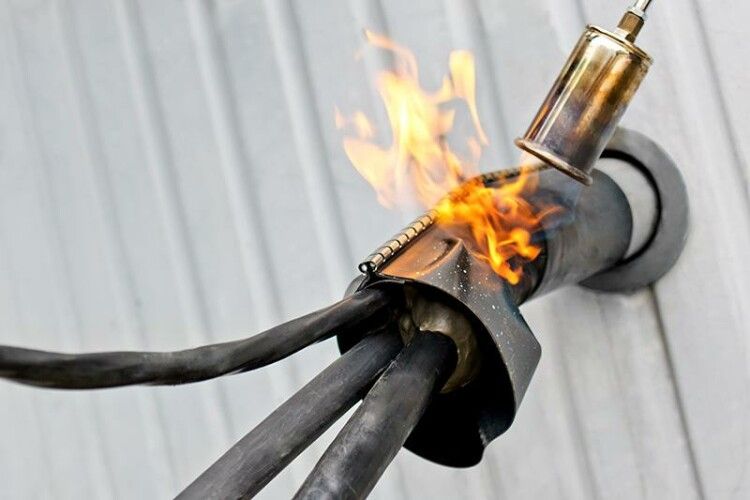

Монтаж выполняется путём равномерного прогрева манжеты тепловым феном до полной усадки. Клей внутри автоматически заполняет микрозазоры и образует плотное соединение с поверхностью трубы. После усадки манжета формирует жесткую, защищенную оболочку.

Особенности конструкции

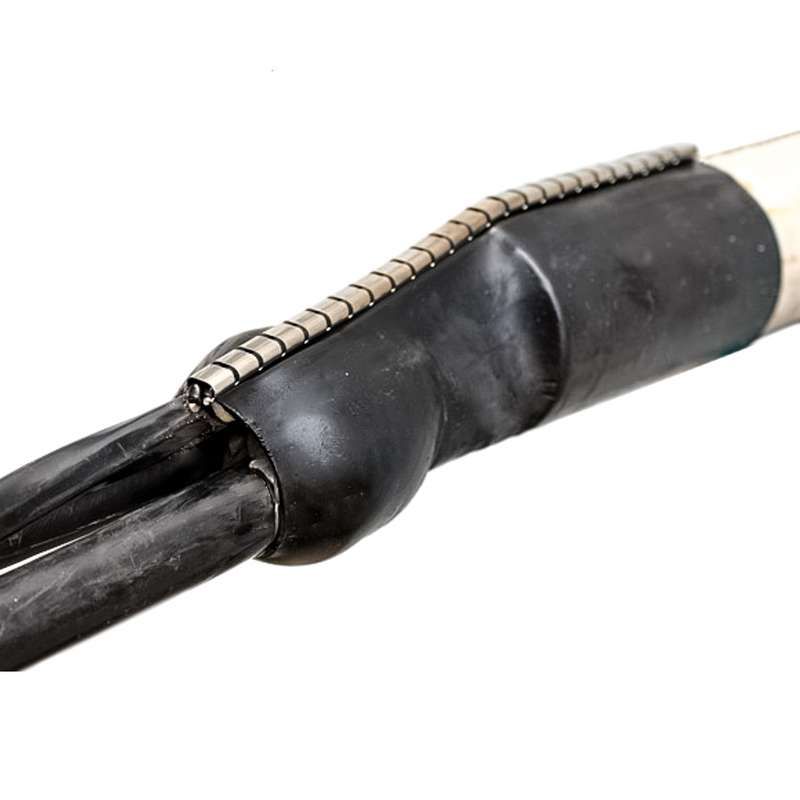

Манжета ТРМ выполнена в виде пластины с рельсовым профилем по краям — это позволяет закрепить металлический замок для увеличения длины уплотнения. Такой дизайн даёт возможность соединять два элемента УКПт-Р-164/42 друг с другом, удваивая рабочую длину без потери герметичности. Конструкция усиленная: толстые стенки обеспечивают механическую прочность даже при нагрузках на сдавливание.

Преимущества

• Не требует отключения питания или демонтажа кабелей — возможна установка на действующей линии
• Высокий коэффициент усадки (5:1) позволяет использовать один элемент на широком диапазоне диаметров труб
• Клеевой слой обеспечивает надёжную адгезию к любым поверхностям — металл, бетон, ПВХ, асбоцемент
• Устойчивость к УФ-излучению и перепадам температур — подходит для наружной и подземной прокладки
• Состав без галогенов — безопасен при горении, соответствует экологическим требованиям
• Возможность удлинения за счёт соединения двух манжет через рельсовый замок

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения под давлением воды (не является водонепроницаемым соединением под напором)
• Требуется доступ к месту монтажа для нагрева тепловым феном — невозможна установка в полностью закрытых или труднодоступных камерах без возможности подведения оборудования
• Не рекомендуется применять на сильно деформированных или треснутых трубах — предварительно необходимо выровнять поверхность
• Максимальный диаметр входного отверстия ограничен 164 мм; для больших отверстий потребуется другой тип уплотнителя

Примеры использования

• Ремонт старого кабельного ввода в подвале здания с асбоцементной трубой
• Добавление новых кабелей в существующий пучок без вскрытия шахты
• Защита кабельного ввода под автомобильной дорогой, где невозможно перекапывать асфальт
• Закрытие отверстия после замены одного кабеля в многожильном пучке

Практические советы

• Перед монтажом очистите поверхность трубы от грязи, масла и влаги — это повысит качество адгезии клея
• Используйте термофен с регулировкой температуры: оптимальная температура — 120–150 °C. Нагревайте равномерно, начиная с центра манжеты
• При использовании нескольких УКПт-Р-164/42 для удлинения, совмещайте рельсы точно и фиксируйте металлическим замком
• Проверьте целостность герметика после остывания: он должен заполнить все щели между кабелями и трубой
• Для наружных установок дополнительно обмотайте край киперной лентой — это продлит срок службы при повышенной влажности
