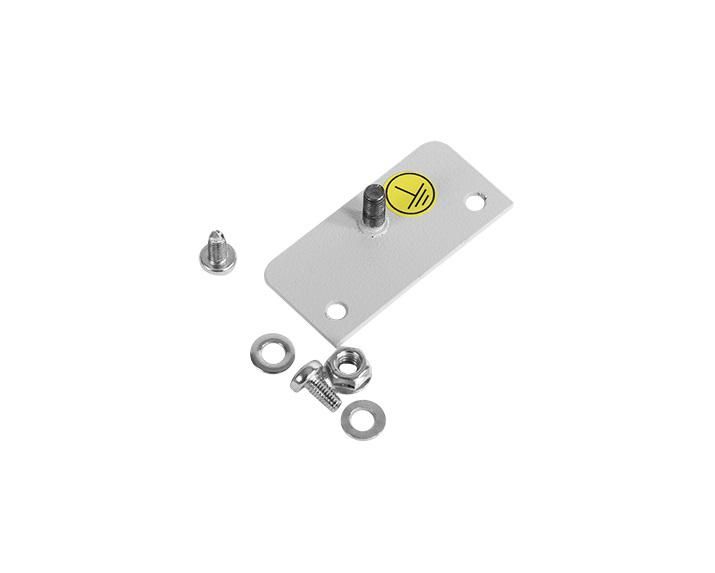

Точка заземления EMS-GP ЦМО 1716493

Точка заземления EMS-GP ЦМО - это надёжный контактный узел для присоединения заземляющих проводников к основной системе заземления. Применяется в промышленных и энергетических объектах, где требуется стабильное и долговечное соединение. Артикул 1716493, бренд ЦМО.

Назначение и область применения

Точка заземления EMS-GP ЦМО предназначена для создания постоянного электрического контакта между заземляющим проводником и заземляющей шиной или контуром. Устанавливается на металлических конструкциях, корпусах оборудования, щитах и других элементах, требующих защиты от опасного потенциала. Подходит для внутренних и защищённых внешних помещений с невысокой степенью агрессивности среды.

Технические характеристики

• Материал корпуса: сталь с антикоррозийным покрытием
• Тип крепления: болтовое соединение
• Размер отверстия под болт: M8
• Предназначена для присоединения одиночного заземляющего провода
• Не имеет встроенной изоляции - требует внешней защиты при установке в открытых условиях

Совместимость и монтаж

Точка заземления EMS-GP ЦМО совместима с медными и алюминиевыми заземляющими жилами сечением до 16 мм2. Для монтажа необходимо просверлить отверстие в поверхности, соответствующее диаметру болта M8, и закрепить устройство с помощью гайки и шайбы. После фиксации заземляющий провод заводится в контактную часть и затягивается болтом. Обязательно проверьте плотность контакта после установки - слабый контакт снижает эффективность заземления.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50571.5.54 и МЭК 60364-5-54 для систем заземления в электроустановках. Не содержит токопроводящих частей вне зоны контакта - исключает случайное прикосновение при правильном монтаже.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции
• Стандартный размер M8 обеспечивает универсальность крепления
• Простая установка без необходимости специальных инструментов
• Долговечность в условиях нормального температурного режима и отсутствия химической агрессии

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, прямого воздействия осадков или агрессивных паров без дополнительной герметизации
• Не рассчитана на многократное переподключение - после первого затягивания рекомендуется использовать фиксирующие элементы (например, контргайки)
• Не применяется в качестве главной заземляющей шины - только как точка присоединения

Примеры использования

• Подключение заземляющего провода к корпусу электродвигателя на производстве
• Фиксация заземляющего проводника к раме распределительного щита
• Обеспечение заземления металлической конструкции конвейера
• Присоединение к трубопроводу в цехах с высокой электромагнитной нагрузкой

Практические советы

• Перед установкой зачистите поверхность металла от краски, ржавчины и оксидов - это гарантирует минимальное переходное сопротивление
• Используйте медные или лужёные наконечники на конце заземляющего провода для лучшего контакта
• Проверяйте сопротивление заземления после монтажа - допустимое значение не более 4 Ом для большинства промышленных объектов
• При использовании в местах с возможностью вибраций примените контргайку или замок-фиксатор
• Артикул 1716493 - единственный номер для заказа этой модели; другие аналоги не являются взаимозаменяемыми
