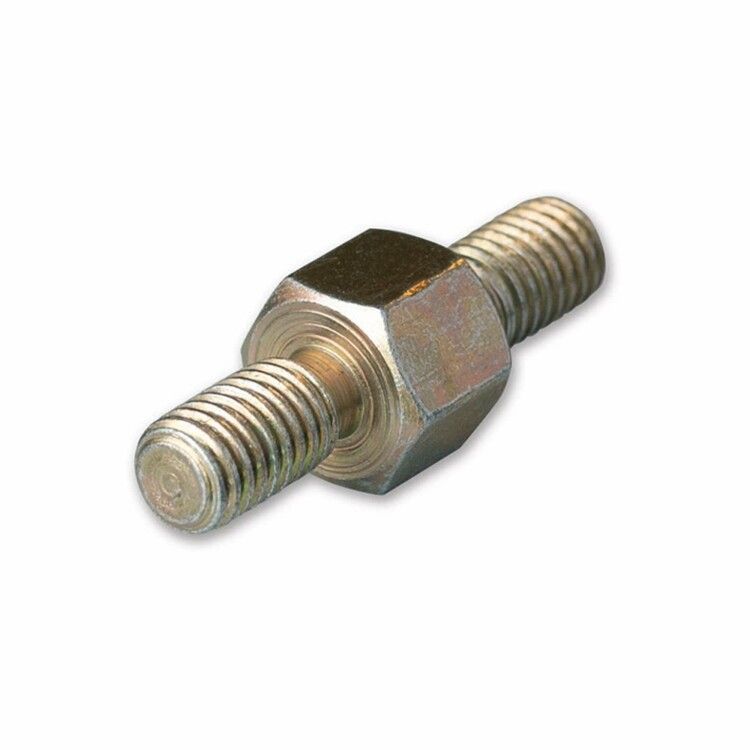

Точка заземления внешняя для CQE М8хМ6 | R5EP02 DKC ДКС

Точка заземления внешняя для распределительного шкафа М8хМ6 — это надёжный компонент для подключения контура заземления к наружной поверхности шкафа RAM block от DKC. Продукт предназначен для обеспечения безопасного отвода тока утечки и защиты персонала, особенно в условиях повышенной влажности или вибраций. Артикул r5ep02 сочетает простоту монтажа с прочностью металлической конструкции.

Назначение и область применения

Точка заземления внешняя для распределительного шкафа М8хМ6 используется для присоединения заземляющего провода к корпусу шкафа RAM block. Подходит для установки на наружной стенке шкафа, где требуется фиксация заземляющей шины или кабеля. Часто применяется в промышленных объектах: на заводах, в цехах, в системах автоматизации, где используются шкафы DKC серии RAM block. Особенно актуальна в местах с риском электромагнитных помех, вибраций или влажной средой.

Технические характеристики

• Тип изделия: Аксессуар
• Материал: Металл (сталь с антикоррозийным покрытием)
• Резьба: M8 x M6 — внутренняя резьба M8 для крепления к шкафу, наружная резьба M6 для подключения заземляющего провода
• Исполнение: Комплект для землетрясения — усиленная конструкция, рассчитана на механические нагрузки и вибрации
• Цвет: Естественный цвет — без покраски, сохранён естественный металл
• Совместима с корпусами серии RAM block от DKC

Совместимость и монтаж

Точка заземления для распределительного шкафа М8хМ6 (артикул r5ep02) устанавливается в предварительно просверленное отверстие в стенке шкафа RAM block. Диаметр отверстия должен соответствовать наружному диаметру резьбы M8. Для монтажа используйте гаечный ключ. Крепление осуществляется через резьбовое соединение — не требует сварки. Убедитесь, что место установки не перекрывается другими элементами. После установки затяните соединение с моментом 4–6 Н·м, чтобы избежать перегрузки резьбы. Заземляющий провод подключается к резьбе M6 с помощью клеммы или болта.

Безопасность и стандарты

Точка заземления external M8xM6 соответствует требованиям безопасности для электроустановок, применяемых в составе шкафов DKC, которые сертифицированы по ГОСТ и IEC. Обеспечивает надёжное заземление в соответствии с ПУЭ. Совместима с системами заземления TN-S и TT. Не нарушает степень защиты IP55 шкафа RAM block при правильном монтаже.

Преимущества

• Усиленная конструкция — подходит для условий с вибрацией и сейсмической активностью
• Не требует сварки — быстрый и чистый монтаж
• Стандартные резьбы M8/M6 — совместима с большинством заземляющих кабелей и шин
• Выполнена из того же материала, что и корпус шкафа — исключает гальваническую коррозию
• Поддерживает целостность степени защиты IP55 при правильной установке

Ограничения применения

• Не предназначена для установки внутри шкафа — только на внешней поверхности
• Не рекомендуется использовать в агрессивных химических средах без дополнительной защиты
• Не заменяет основной контур заземления — служит лишь точкой подключения
• Не подходит для шкафов других серий, кроме RAM block от DKC, без адаптеров

Примеры использования

• Заземление шкафа управления насосной станции в цехе с высокой влажностью
• Подключение заземляющего провода к шкафу автоматики на конвейере в пищевой промышленности
• Фиксация заземляющей шины на наружной стенке коммуникационного шкафа в зоне с частыми перебоями питания
• Обустройство заземления в сейсмически активных регионах — благодаря исполнению “для землетрясения”

Практические советы

• Перед установкой проверьте толщину стенки шкафа — она должна позволить плотно зафиксировать резьбу M8 без люфта
• Используйте медные заземляющие провода сечением не менее 10 мм² для надёжного контакта
• После монтажа протестируйте контакт с помощью тестера сопротивления — показатель должен быть ниже 0,1 Ом
• При необходимости закройте резьбу M6 герметичной крышкой, если есть риск попадания влаги
• Не используйте пластиковые или алюминиевые клеммы — они снижают долговечность соединения
