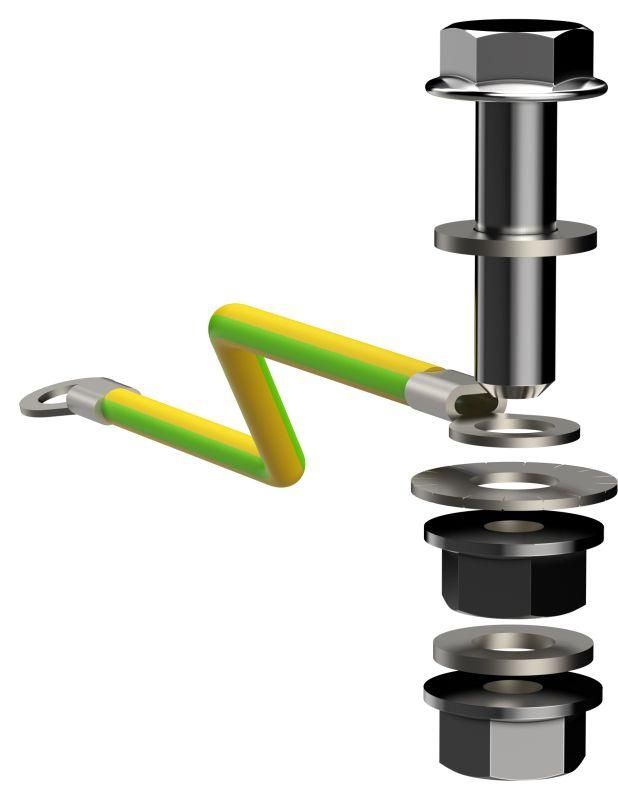

Точка заземления внешняя TITAN 6 мм² IEK (ИЭК) TI-00D-GP

Точка заземления внешняя IEK (ИЭК) артикул ti-00d-gp из серии TITAN предназначена для надёжного подключения заземляющего провода к наружным металлическим конструкциям - например, корпусам оборудования, трубопроводам или опорам. Медный проводник с изоляцией обеспечивает долговечную работу даже в условиях повышенной влажности.

Назначение и область применения

Точка заземления внешняя используется для создания безопасного соединения между заземляющим проводом и внешними металлическими элементами объекта. Она гарантирует непрерывность электрического контура и уравнивание потенциалов, что снижает риск поражения током и повреждения оборудования. Применяется на открытых площадках, в производственных цехах, на энергообъектах, в системах освещения и на промышленных установках, где требуется вывод заземления за пределы помещения.

Технические характеристики

• Материал проводника: медь - обеспечивает высокую электропроводность и устойчивость к коррозии;
• Сечение проводника: 6 мм2 - соответствует требованиям для большинства бытовых и промышленных систем заземления;
• Изоляция: есть - защищает проводник от механических повреждений и воздействия окружающей среды;
• Форма проводника: круглая - удобна для прокладки и фиксации в кабельных каналах и гофре;
• Производитель: IEK (ИЭК), серия TITAN - проверенная линейка изделий для электроустановок.

Совместимость и монтаж

Точка заземления внешняя IEK ti-00d-gp совместима с медными и алюминиевыми заземляющими шинами, а также с кабелями сечением до 10 мм2. Для монтажа необходимо:

• Зафиксировать точку на металлической поверхности болтом или сваркой;
• Очистить место контакта от краски, ржавчины и оксидов;
• Подключить заземляющий провод через клемму, плотно затянуть контакт;
• Убедиться, что изоляция не пережата и не повреждена при закреплении.

Рекомендуется использовать кабель с таким же сечением (6 мм2) для сохранения целостности всей цепи заземления.

Преимущества

• Медный проводник обеспечивает минимальное переходное сопротивление и длительный срок службы;
• Наличие изоляции исключает случайные замыкания и защищает от внешних воздействий;
• Круглая форма позволяет легко прокладывать провод в ограниченном пространстве;
• Конструкция выполнена в соответствии с требованиями ГОСТ Р 50571 и ПУЭ для наружных заземляющих устройств.

Ограничения применения

• Не предназначен для внутренней установки в распределительных щитах - для этого используются другие типы точек заземления;
• Не рассчитана на постоянное погружение в воду - хотя имеет изоляцию, она не является герметичной;
• Не следует применять в местах с частыми химическими воздействиями (например, в кислотных или щелочных средах) без дополнительной защиты;
• Сечение 6 мм2 недостаточно для крупных промышленных установок с токами утечки более 100 А - требуются проводники 10–16 мм2.

Примеры использования

• Подключение заземления к корпусу насосной станции на улице;
• Обеспечение заземления металлической опоры уличного светильника;
• Соединение с трубой водопровода, проходящей вне здания;
• Заземление рамы технологического оборудования на открытой площадке.

Практические советы

• Перед монтажом всегда проверяйте сопротивление заземления - оно должно быть менее 4 Ом для промышленных объектов;
• Используйте антикоррозийную смазку на месте контакта с металлом для продления срока службы;
• При прокладке провода вблизи движущихся механизмов используйте гофротрубу или кабель-канал;
• Не перегибайте провод под острым углом - это может повредить изоляцию и снизить проводимость;
• Проверяйте состояние точки заземления IEK ti-00d-gp ежегодно - особенно после зимнего периода или аварийных ситуаций.
