Внешняя точка заземления для навесных и клеммных корпусов | R5STEPN DKC ДКС

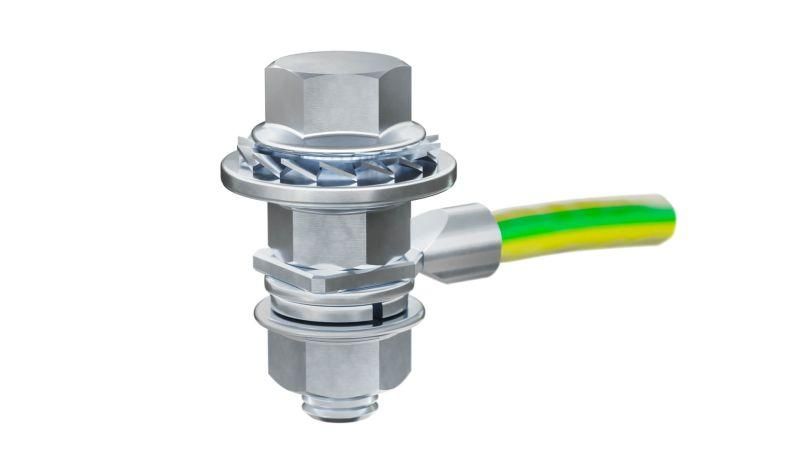

Точка заземления внешняя для навесных и клеммных корпусов от DKC (ДКС), артикул r5stepn, предназначена для надёжного подключения к контуру заземления навесных и клеммных корпусов серии RAM block без необходимости сверления новых отверстий.

Назначение и область применения

Точка заземления external используется для обеспечения безопасного соединения металлического корпуса электрошкафа с системой заземления. Применяется в комплектации корпусов ST, STX, STE, STEX, STH - типичных решений для распределительных устройств на объектах промышленной автоматизации, энергетики и транспорта. Устройство позволяет выполнить заземление уже после установки корпуса, что особенно удобно при модернизации существующих installations.

Технические характеристики

• Тип: внешняя точка заземления (без проводов)
• Способ монтажа: винтовой, через сливное отверстие в нижней части корпуса
• Степень защиты: IP66 - полная герметизация от пыли и мощных струй воды
• Сейсмическая устойчивость: до 9 баллов по шкале MSK-64
• Виброустойчивость: соответствует классу M39 (ГОСТ 17516)
• Материал: антикоррозийный сплав, устойчивый к химическим воздействиям
• Сертификаты: РМРС, РКО, Ростехнадзор; соответствие ГОСТ IEC 61439 и ГОСТ IEC 62288

Совместимость и монтаж

Точка заземления совместима исключительно с корпусами серии RAM block: ST, STX, STE, STEX, STH. Для установки не требуется перфорация - достаточно использовать заводское сливное отверстие в нижней стенке корпуса. Крепится с помощью встроенного болта и гайки из комплекта. Подключение заземляющего провода выполняется пользователем самостоятельно - провод не входит в комплект поставки. Диаметр посадочного места соответствует стандартному сливному отверстию этих корпусов - проверьте наличие отверстия перед заказом.

Безопасность и стандарты

Изделие прошло обязательную сертификацию в соответствии с требованиями РФ: Ростехнадзора, РМРС и РКО. Соответствует международным нормам безопасности ГОСТ IEC 61439 (для сборочных щитов) и ГОСТ IEC 62288 (для промышленных корпусов). Высокая степень защиты IP66 гарантирует работу в условиях повышенной влажности, запылённости и открытых площадках. Сертификация подтверждает возможность применения в опасных средах и на критически важных объектах.

Преимущества

• Не требует доработки корпуса - экономит время монтажа и сохраняет целостность защитной оболочки
• Высокая механическая прочность выдерживает вибрации и ударные нагрузки
• Устойчивость к коррозии продлевает срок службы даже в агрессивных средах
• Подходит для монтажа в готовые системы - идеально для ремонта и модернизации
• Сейсмостойкость 9 баллов делает её пригодной для регионов с активной сейсмикой

Ограничения применения

• Не для корпусов других серий - несовместима с продукцией других производителей
• Требуется предварительное наличие сливного отверстия в корпусе - нельзя установить на модели без него
• Заземляющий провод не входит в комплект - необходимо приобрести отдельно
• Не предназначен для внутреннего монтажа внутри корпуса - только внешнее исполнение

Примеры использования

• Заземление шкафов управления насосными станциями на водопроводных сетях
• Обеспечение защиты от пробоя в шкафах частотных преобразователей на заводах
• Монтаж в распределительные пункты на железнодорожных станциях с высокими уровнями вибраций
• Установка в наружных ящиках контроля освещения в районах с суровым климатом

Практические советы

• Перед установкой проверьте, есть ли в вашем корпусе сливное отверстие - иначе изделие невозможно смонтировать
• Выбирайте заземляющий провод сечением не менее 6 мм2 для постоянных нагрузок выше 10 А
• При использовании в морской или химической среде используйте медные жилы с омеднёнными контактами
• После монтажа обязательно проверьте сопротивление контакта - допустимо ≤ 0,1 Ом согласно ГОСТ IEC 61439
• Не затягивайте крепёж слишком сильно - это может повредить резьбу в тонком металле корпуса
