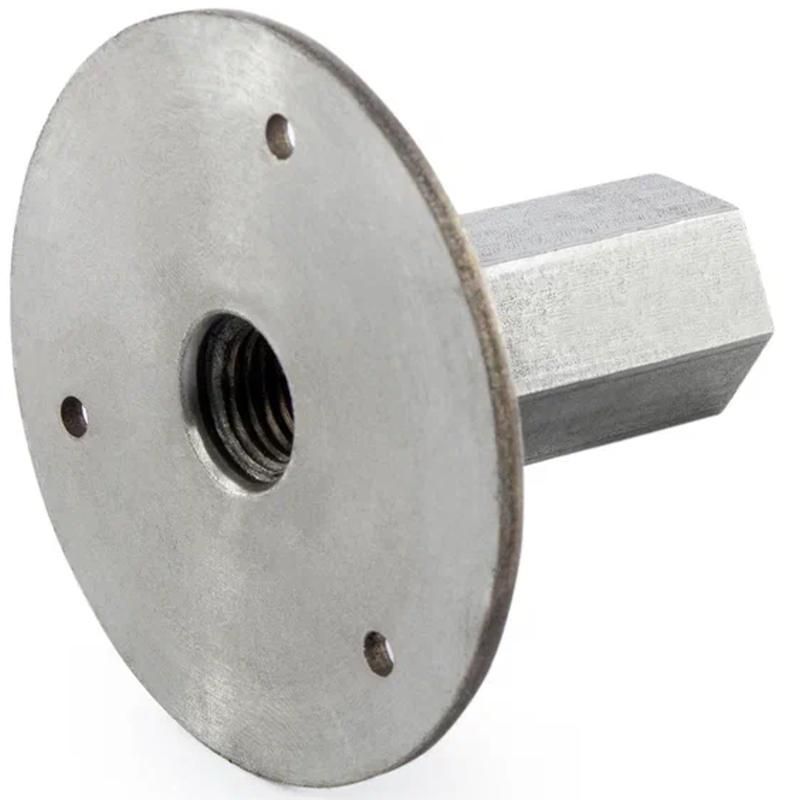

Точка заземления опорная, сталь нержавеющая(205 DG V4A) | 5420020_V1 OBO Bettermann

Точка заземления опорная, сталь нержавеющая (205 DG V4A) - надёжный элемент для подключения к системам молниезащиты и заземления, обеспечивает долговечное соединение между токоотводом и заземляющим контуром. Произведён бренда OBO BETTERMANN, артикул 5420020_v1.

Назначение и область применения

Точка заземления опорная, сталь нержавеющая (205 DG V4A) используется для фиксированного подключения токоотводов молниезащиты к заземляющему устройству. Применяется на внешних поверхностях зданий - на стенах, фундаментах, металлических конструкциях. Подходит для объектов с повышенными требованиями к коррозионной стойкости: промышленные предприятия, химические заводы, объекты у моря, жилые дома в агрессивных средах.

Технические характеристики

• Материал контактной пластины: нержавеющая сталь V4A ( AISI 316 ) - устойчива к солевому туману, кислотам и щелочам
• Диаметр контактной пластины: 80 мм - обеспечивает большую площадь контакта с грунтом или заземляющими электродами
• Резьбовые выходы: две внутренние резьбы - M10 и M12, выполнены из нержавеющей стали V2A ( AISI 304 )
• Комплектация: пластиковая крышка для защиты резьб от попадания грязи и влаги
• Установка: крепится болтами через отверстия в пластине (крепёж не включён)

Совместимость и монтаж

Точка заземления опорная, сталь нержавеющая (205 DG V4A) совместима с любыми токоотводами стандарта IEC 62305, имеющими резьбу M10 или M12. Для монтажа:

• Закрепите пластину на поверхности с помощью анкерных болтов или шпилек подходящего диаметра (не входят в комплект)
• Подсоедините токоотвод к одной из резьб - M10 или M12 - затяните до плотного контакта
• Подключите заземляющий проводник к другой резьбе (например, к заземляющему стержню или сетке)
• Наденьте пластиковую крышку - она защищает резьбу от окисления и механических повреждений

Не требует сварки. Монтаж возможен на бетон, камень, металл, дерево - главное, чтобы основание было прочным и не деформировалось под нагрузкой.

Безопасность и стандарты

Изделие соответствует требованиям EN 50164-2 и IEC 62305 для систем молниезащиты. Нержавеющие материалы обеспечивают безопасную работу в течение всего срока службы без выделения токсичных веществ. Крышка изготовлена из УФ-стабилизированного пластика - не трескается на солнце.

Преимущества

• Высокая коррозионная стойкость благодаря материалу V4A - срок службы более 30 лет даже в агрессивной среде
• Две резьбы позволяют одновременно подключить токоотвод и заземляющий проводник - экономит время и места
• Пластиковая крышка снижает риск заклинивания резьбы и упрощает последующий осмотр
• Контактная пластина большого диаметра (80 мм) увеличивает эффективность рассеивания тока

Ограничения применения

• Не предназначена для погружения в воду - не является герметичной, хотя и защищена от влаги
• Не рекомендуется использовать в местах с постоянным механическим воздействием (например, рядом с движущимся оборудованием)
• Не заменяет глубинные заземлители - должна использоваться в паре с вертикальными или горизонтальными заземлителями
• Не подходит для подключения к центральным распределительным щитам - только для внешнего заземления

Примеры использования

• Подключение токоотвода молниезащиты к заземляющей сетке вокруг промышленного склада
• Фиксация заземляющего провода к бетонному фундаменту здания в прибрежном районе
• Соединение арматуры фундамента с внешним токоотводом на культурных или исторических объектах
• Обустройство точки заземления на трубопроводе в химическом цехе

Практические советы

• Перед монтажом проверьте, что резьба M10/M12 на вашем токоотводе точно совпадает с резьбой точки заземления - не используйте переходники
• При установке на бетон используйте анкерные болты с гильзами - обычные дюбеля недостаточно надёжны
• Если точка заземления будет находиться в зоне сильного снега или дождя - направьте резьбовые выходы немного вниз, чтобы вода не задерживалась
• Проверяйте состояние крышки ежегодно - при повреждении замените её, чтобы сохранить целостность резьбы
• Артикул 5420020_v1 - это оригинальный продукт OBO BETTERMANN; аналоги часто имеют меньшую толщину стенки или некачественную резьбу
