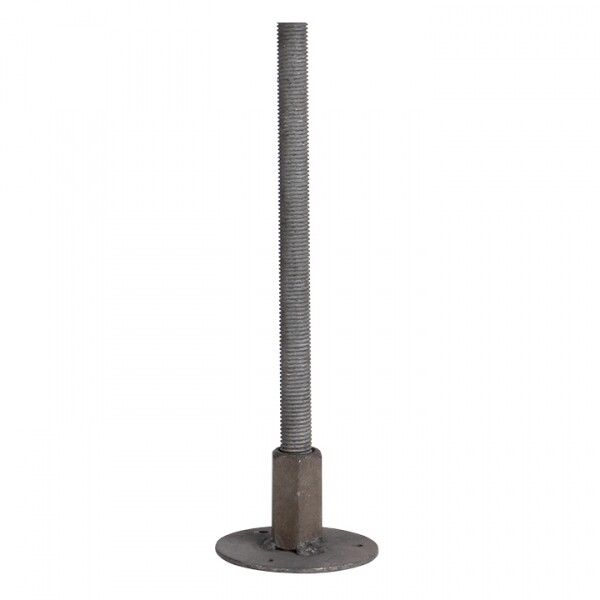

Точка заземления. закладная D=80мм, резьба М16, L=200мм EKF PROxima | gc-22016

Точка заземления закладная D=80мм, резьба М16, L=200мм от бренда EKF - это надёжный элемент для создания контура заземления в бетонных конструкциях. Артикул gc-22016 предназначен для постоянного соединения заземляющего провода с арматурой здания, обеспечивая долговременную электрическую связь и защиту от удара током.

Назначение и область применения

Точка заземления закладная D=80мм, резьба М16, L=200мм используется для создания основного заземляющего контура в железобетонных конструкциях - фундаментах, плитах перекрытия, колоннах. Она служит точкой подключения внешнего заземляющего проводника к арматурному каркасу здания, что необходимо для выполнения требований ПУЭ. Применяется в жилых, промышленных и общественных зданиях, где требуется надёжная система защиты от поражения электрическим током.

Технические характеристики

• Тип изделия: Соединитель
• Тип компонента: Заземляющий проводник
• Диаметр головки: 80 мм
• Резьба: M16 - позволяет подключать заземляющие шины, болты или гибкие проводники через ответную часть
• Длина стержня: 200 мм - достаточна для прохождения через слой бетона и удержания в арматурном каркасе
• Материал: Сталь оцинкованная
• Покрытие: Горячее цинкование - обеспечивает высокую коррозионную стойкость даже в агрессивных средах
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Точка заземления закладная D=80мм, резьба М16, L=200мм совместима с любыми заземляющими проводниками сечением до 50 мм2, которые можно закрепить на резьбе с помощью гайки и шайбы. Устанавливается в опалубку перед заливкой бетона. Стержень фиксируют в арматурной сетке сваркой или хомутами так, чтобы головка находилась на уровне поверхности бетона или немного выступала - для последующего доступа. После затвердевания бетона к резьбе М16 подсоединяют медный заземляющий провод или шину.

Безопасность и стандарты

Изделие соответствует требованиям Главы 1.7 ПУЭ - «Заземление и защитные меры электробезопасности». Горячее цинкование гарантирует сохранение проводящей способности в течение всего срока службы, даже при повышенной влажности и воздействии химических веществ. Надёжная связь с арматурой снижает риск возникновения потенциала на металлических частях здания.

Преимущества

• Высокая механическая прочность благодаря стальной основе и горячему цинкованию
• Долгий срок службы - 7 лет гарантии подтверждает устойчивость к коррозии
• Простота подключения: стандартная резьба M16 позволяет использовать универсальные крепёжные элементы
• Не требует специальных инструментов для монтажа - достаточно обычной сварки или хомутов
• Подходит для массового строительства - однотипные точки позволяют стандартизировать проекты

Ограничения применения

• Не применяется в условиях постоянного контакта с открытыми источниками пламени или температур выше +100 C
• Не рекомендуется для использования в качестве самостоятельного заземлителя - обязательно нужна связь с арматурным каркасом
• Не подходит для временных или мобильных объектов - изделие рассчитано на капитальное строительство
• При использовании в агрессивных почвах (например, соляные участки) дополнительно проверяйте состояние покрытия после 5–7 лет эксплуатации

Примеры использования

• Фундамент многоэтажного жилого дома - подключение заземляющей шины к арматуре
• Производственный цех с мощными станками - обеспечение защиты от пробоя на корпус
• Аварийное освещение в метро - надёжный контакт с бетонной конструкцией
• Лаборатории с чувствительной аппаратурой - минимизация помех и статического напряжения

Практические советы

• Перед заливкой бетона убедитесь, что головка точки заземления не будет полностью скрыта - она должна быть доступна для подключения провода
• Проверьте целостность цинкового покрытия после монтажа; повреждённые места заделайте специальным составом на базе цинка
• Соединяйте заземляющий провод с резьбой M16 только с применением медных шайб и гаек - исключите использование алюминиевых деталей
• При проектировании учитывайте посадочный диаметр 80 мм - он влияет на расположение арматуры вокруг точки
• Для больших объектов используйте несколько точек заземления, распределённых равномерно - это снижает переходное сопротивление
