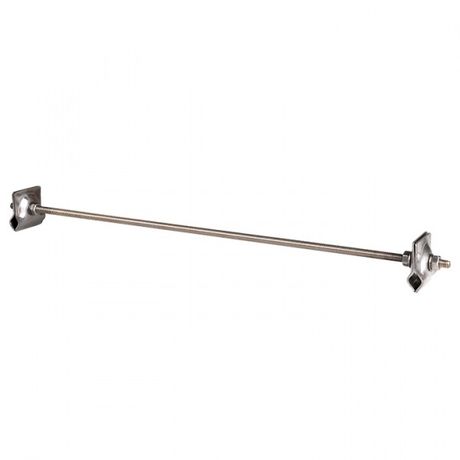

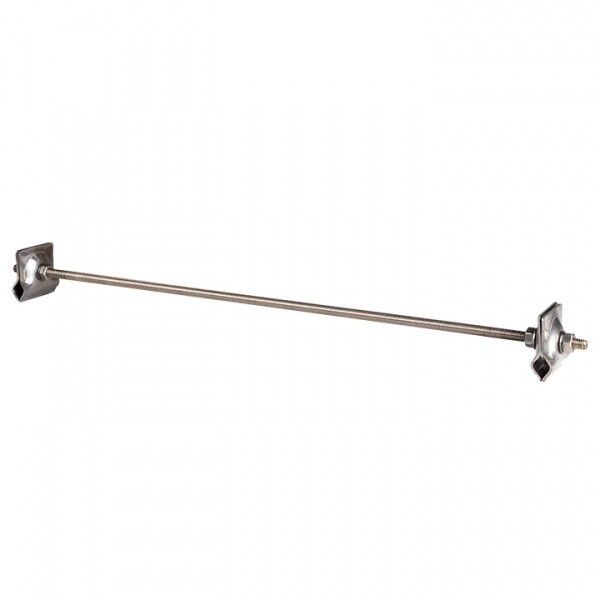

Проходная точка заземления D=6 L=500 на базе арт. 31546 EKF PROxima | gc-22500

Проходная точка заземления диаметр 6 мм длина 500 мм на базе арт. 31546 от EKF - это надёжный элемент для создания непрерывного контура заземления при прохождении проводника через стену или фундамент. Артикул gc-22500 предназначен для соединения круглых и плоских заземляющих проводников в системах, соответствующих ПУЭ.

Назначение и область применения

Проходная точка заземления диаметр 6 мм длина 500 мм на базе арт. 31546 используется для вывода заземляющего проводника из помещения или введения его внутрь здания. Применяется при монтаже внешних и внутренних контуров заземления, особенно там, где требуется переход от горизонтального заземлителя (полосы или прута) к вертикальному - например, при подключении к заземляющему электроду в грунте.

Подходит для объектов жилой, коммерческой и промышленной недвижимости: офисов, заводов, складов, коттеджей. Особенно актуально при реконструкции старых систем заземления или при новом вводе питания.

Технические характеристики

• Тип изделия: заземляющий проводник
• Материал: сталь оцинкованная
• Защитное покрытие: горячее цинкование
• Диаметр проходного отверстия: 6 мм
• Общая длина: 500 мм
• Гарантийный срок: 84 месяца (7 лет)
• Рекомендовано для проектного использования: да

Горячее цинкование обеспечивает долговременную защиту от коррозии даже в агрессивных средах - отличается более плотным и прочным слоем по сравнению с холодным цинкованием.

Совместимость и монтаж

Проходная точка заземления диаметр 6 мм длина 500 мм на базе арт. 31546 совместима с:

• Круглыми заземляющими стержнями диаметром 8–10 мм
• Полосовыми проводниками шириной до 40 мм

Монтаж выполняется путём просверливания отверстия в стене или фундаменте с последующей установкой точки заземления. Проводник продевается через отверстие 6 мм, после чего крепится болтовым соединением к основному заземляющему проводнику внутри или снаружи здания. Для герметизации шва рекомендуется использовать уплотнительную ленту или специальный герметик.

Не требует дополнительных крепёжных деталей - сама конструкция служит и проходным элементом, и точкой крепления.

Безопасность и стандарты

Изделие соответствует требованиям Главы 1.7 ПУЭ - «Заземление и защитные меры электробезопасности». Горячее цинкование гарантирует сохранение электропроводящего контакта в течение всего срока службы, что важно для надёжного срабатывания автоматических выключателей при замыкании на корпус.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Долгий срок службы - 7 лет гарантии, реальная жизнь при правильном монтаже - более 25 лет
• Устойчивость к коррозии за счёт горячего цинкования
• Простота монтажа - не нужен дополнительный корпус или крепёж
• Совместимость с типичными заземляющими проводниками (полоса, прут)

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - не является водонепроницаемым устройством
• Не подходит для проводников диаметром менее 8 мм или более 10 мм - возможен люфт и потеря контакта
• Не следует применять в местах с высокой химической активностью почвы (например, рядом с канализационными коллекторами) без дополнительной защиты
• Не рассчитана на многократное демонтажное использование - при частом разборе может повредиться резьба

Примеры использования

• Ввод заземляющей полосы 40×4 мм из внешнего контура в распределительный щит дома
• Переход от вертикального заземлителя (стержень Ø10 мм) к горизонтальному проводнику в фундаменте
• Монтаж заземления на промышленном оборудовании, установленном на бетонном полу
• Создание единого потенциала между металлическими конструкциями и системой заземления в подвале

Практические советы

• При монтаже через бетон используй алмазное сверло - обычное сверло быстро затупится
• Проверьте посадочный диаметр 6 мм перед закупкой - он точно соответствует проводникам Ø8–10 мм, но не подойдёт для медных жил
• После установки проверьте контакт мультиметром: сопротивление между заземляемым элементом и точкой заземления должно быть менее 0,1 Ом
• Не забудьте промаркировать место выхода проводника - это упростит будущую диагностику
• Артикул gc-22500 - часть серии Купол от EKF; другие элементы этой серии можно использовать в одной системе для унификации монтажа
