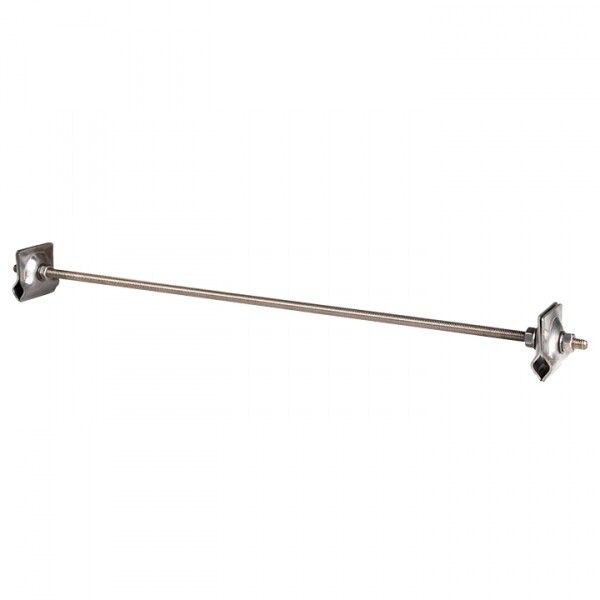

Проходная точка заземления D=8 L=500, NI EKF PROxima | gc-22508-ni

Проходная точка заземления D=8 L=500 от бренда EKF - это надёжный соединитель для ввода заземляющих проводников через стены или фундамент здания. Артикул gc-22508-ni предназначен для постоянного контакта между круглыми и плоскими проводниками, обеспечивая долговечную и безопасную систему заземления.

Назначение и область применения

Проходная точка заземления D=8 L=500 используется для соединения заземляющих проводников при их прохождении через стену, фундамент или перекрытие. Подходит для ввода в здание круглых стальных прутьев диаметром 8–10 мм и плоских полос шириной до 40 мм. Применяется в системах заземления жилых, промышленных и коммерческих объектов, где требуется надёжный выход заземляющего контура наружу или переход между внутренним и внешним участком контура.

Технические характеристики

• Диаметр проходного отверстия: 8 мм
• Длина корпуса: 500 мм
• Материал: нержавеющая сталь
• Защитное покрытие: отсутствует - материал сам по себе устойчив к коррозии
• Гарантийный срок: 84 месяца
• Тип изделия: соединитель

Совместимость и монтаж

Проходная точка заземления D=8 L=500 совместима с проводниками из стали: круглыми прутками Ø8–10 мм и плоскими полосами шириной до 40 мм. Для монтажа необходимо просверлить отверстие в стене или фундаменте точно по диаметру корпуса. Устройство вставляется в отверстие и фиксируется с двух сторон гайками и шайбами. Концы проводника заводятся внутрь и затягиваются болтовым соединением внутри корпуса. Рекомендуется использовать два болта - для каждого проводника отдельно. Обеспечьте герметичность вокруг корпуса при выводе через наружную стену - используйте уплотнители или герметик, чтобы исключить попадание влаги.

Безопасность и стандарты

Изделие соответствует требованиям Главы 1.7 ПУЭ - Правил устройства электроустановок - по обеспечению надёжного заземления и защиты от поражения током. Нержавеющая сталь гарантирует долговременную электропроводность и механическую прочность даже в агрессивных средах. Отсутствие покрытия не снижает надёжность - материал выбран специально для длительной службы без дополнительной защиты.

Преимущества

• Высокая коррозионная стойкость благодаря материалу - нержавеющей стали
• Длинный корпус (500 мм) позволяет легко соединять проводники с разным углом входа
• Не требует специального покрытия - экономия на обслуживании
• Подтверждённая надёжность: 84 месяца гарантии
• Совместим с типовыми заземляющими проводниками, применяемыми в России

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - не имеет IP-защиты
• Не рекомендуется для проводников из меди или алюминия - только стальные
• Не подходит для проводников шириной более 40 мм или диаметром больше 10 мм
• Требует обязательной герметизации при монтаже во внешних стенах - иначе возможна коррозия из-за конденсата

Примеры использования

• Заземление частного дома: вывод стальной полосы из земляного контура через фундамент в этаж
• Промышленное оборудование: соединение заземляющего провода от станка с основным контуром через стену цеха
• Антенны и вышки: ввод заземляющего проводника в здание снаружи
• Объекты с высокой влажностью: подвалы, насосные станции, тепловые пункты

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен подходить под 8 мм отверстие, но не быть меньше 8 мм
• При использовании плоской полосы - убедитесь, что её толщина не препятствует плотному прилеганию к контактам внутри корпуса
• Используйте медные шайбы или антивибрационные прокладки при затяжке болтов - это предотвращает повреждение металла
• После монтажа замерьте сопротивление заземления - устройство само по себе не гарантирует эффективность, только качественный контакт
• Arтикул gc-22508-ni - часть серии Купол от EKF; совместим с другими изделиями этой серии для создания единой системы заземления
