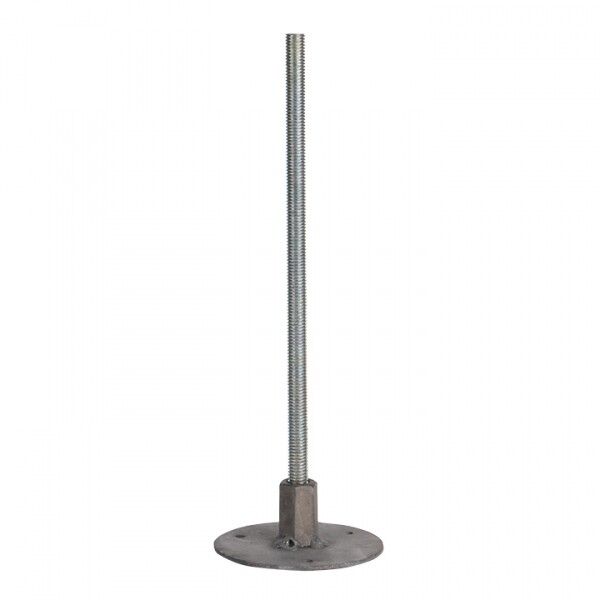

Точка заземления. закладная D=80мм, резьба М12, L=200мм EKF PROxima | gc-e1004

Точка заземления закладная D=80мм, резьба М12, L=200мм от бренда EKF — это надёжное устройство для создания постоянного электрического контакта между системой заземления и арматурой железобетонных конструкций. Артикул gc-e1004 применяется в промышленных и жилых объектах там, где требуется высокая долговечность и соответствие нормам ПУЭ.

Назначение и область применения

Закладная точка заземления используется для присоединения заземляющего проводника к арматурному каркасу фундамента, колонн или других металлических элементов здания. Она создаёт непрерывную цепь заземления, которая необходима для защиты людей от поражения электрическим током и предотвращения повреждений оборудования при аварийных ситуациях. Применяется в новых и реконструируемых зданиях: офисах, заводских помещениях, ЖК, торговых центрах, энергообъектах.

Технические характеристики

• Тип изделия: Соединитель
• Диаметр головки: 80 мм
• Резьба: M12 — позволяет подключать заземляющий проводник через болтовое соединение
• Длина стержня: 200 мм — достаточна для прохождения через слой бетона и удержания в арматурном каркасе
• Материал: Сталь оцинкованная
• Покрытие: Горячее цинкование — обеспечивает повышенную коррозионную стойкость
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Точка заземления закладная D=80мм, резьба М12, L=200мм совместима с любыми заземляющими шинами, медными или стальными проводниками сечением до 50 мм². Устанавливается на этапе бетонирования: стержень фиксируют в арматурной решётке, головка выступает на уровне поверхности бетона. После затвердевания раствора к резьбе М12 подсоединяют заземляющий проводник гайкой и контргайкой. Для надёжного контакта рекомендуется использовать специальные зажимы с антикоррозийным покрытием.

Безопасность и стандарты

Изделие соответствует требованиям Главы 1.7 ПУЭ (Правила устройства электроустановок) по организации систем заземления. Горячее цинкование гарантирует сохранение проводящего свойства даже в агрессивных средах. Конструкция исключает возможность случайного откручивания при эксплуатации, что важно для безопасности.

Преимущества

• Высокая механическая прочность благодаря стальной основе и оптимальной форме головки
• Долговечность: горячее цинкование защищает от коррозии в течение всего срока службы здания
• Легкий монтаж: не требует сверления или дополнительных креплений после бетонирования
• Совместимость с большинством типов заземляющих проводников и клемм
• Длительная гарантия — 7 лет — подтверждает качество производства EKF

Ограничения применения

Не предназначен для использования вне бетонных конструкций — не является внешним заземлителем. Не следует применять в условиях постоянного воздействия открытого пламени или температур выше +90 °C. Нельзя заменять им искусственные заземлители (например, уголки или трубы), если проект требует их обязательного наличия. Диаметр 80 мм требует учёта посадочного места в арматурной сетке — не подходит для тонкостенных плит менее 150 мм толщиной.

Примеры использования

• Подключение заземляющей шины к фундаменту многоэтажного жилого дома
• Обеспечение заземления корпусов распределительных щитов, установленных на бетонных основаниях
• Создание единой системы заземления на заводах с мощными электродвигателями и частотными преобразователями
• Монтаж в подземных парковках, где повышенная влажность усиливает риск коррозии

Практические советы

• Перед бетонированием проверьте положение головки — она должна быть на одном уровне с будущей поверхностью бетона, чтобы к ней можно было легко подключить проводник
• Фиксируйте стержень к арматуре сваркой или хомутами, чтобы он не смещался при уплотнении бетона
• После монтажа проведите контрольное измерение сопротивления заземления — это обязательное условие для приемки работ
• При использовании нескольких точек заземления — соединяйте их между собой перемычками, чтобы обеспечить равномерное распределение потенциала
• Артикул gc-e1004 от EKF — лучший выбор для проектов, где важна сертифицированная надёжность и длительный срок службы
