Токовые клещи MS2109A MASTECH | 13-1309 SDS MEET

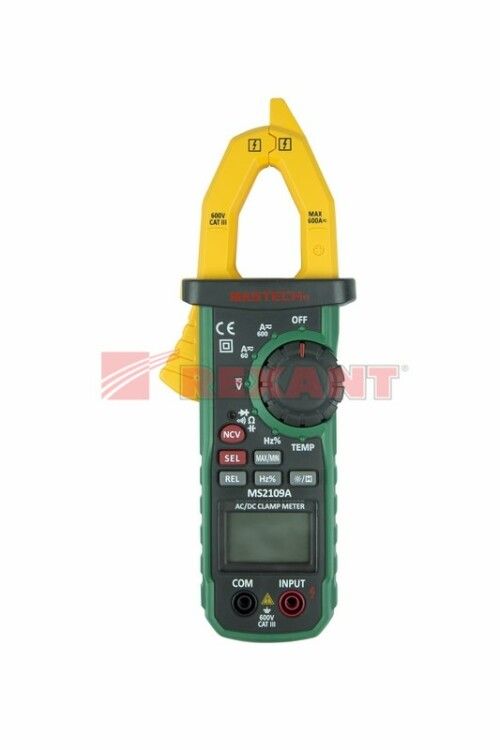

Токовые клещи MS2109A от Mastech - многофункциональный измерительный прибор, сочетающий функции токоизмерительных клещей и цифрового мультиметра. Подходят для диагностики электросистем в условиях ограниченного доступа, особенно там, где нельзя разрывать цепь. Артикул 13-1309 обеспечивает совместимость со стандартными аксессуарами и легко идентифицируется в каталогах.

Назначение и область применения

Токовые клещи MS2109A предназначены для безопасного измерения тока без размыкания цепи. Устройство позволяет одновременно фиксировать значения переменного и постоянного тока, напряжения, сопротивления, емкости, частоты и температуры. Применяются в сервисном обслуживании HVAC-систем (кондиционеры, холодильники), на промышленных объектах, в электроустановках жилых и коммерческих зданий, а также при диагностике силовой электроники.

Технические характеристики

• Измерение переменного тока: 60–600 А, точность +-(2,5% + 6)
• Измерение постоянного тока: 60–600 А, точность +-(3,0% + 6)
• Измерение переменного напряжения: до 600 В, точность +-(0,8% + 3)
• Измерение постоянного напряжения: до 600 В, точность +-(0,7% + 2)
• Измерение сопротивления: 600 Ом – 60 МОм, точность +-(1,2% + 2)
• Измерение емкости: до 4000 мкФ, точность +-(4,0% + 5)
• Частота: 0–10 МГц, точность +-(1,5% + 5)
• Температура: от -20C до 1000C, с термопарой, точность зависит от диапазона (+-1,0%–3,0%)
• Разрешение дисплея: 6000 счетов
• Размер отверстия клещей: 30 мм (диаметр провода до 25 мм, сечение до 240 мм2; шины до 40 мм)
• Питание: 3×AAA (1,5 В)
• Габариты: 218 × 78 × 35 мм
• Вес: 239 г

Совместимость и монтаж

Токовые клещи MS2109A работают с любыми проводниками, помещаемыми внутрь зажима. Для точного измерения важно, чтобы провод находился в центре отверстия. Комплект включает щупы и термопару - они подключаются через стандартные разъемы на корпусе. Автоматический выбор диапазона упрощает работу, но можно переключить режим вручную. Нельзя использовать клещи для измерений выше 600 В или токов свыше 600 А - это повредит устройство.

Безопасность и стандарты

Устройство соответствует требованиям безопасности CAT III 600 В, что допускает применение в распределительных щитах и на оборудовании средней мощности. Защита IP67 не указана - не подлежит погружению в воду. Все измерения должны выполняться при соблюдении правил работы с электрооборудованием. Бесконтактный детектор напряжения (NCV) работает только на переменном токе и требует удержания кнопки - не заменяет проверку тестером.

Преимущества

• Объединение функций токоизмерительных клещей и мультиметра в одном корпусе - снижает необходимость переключения между приборами
• Автоматический выбор диапазона и фиксация показаний (HOLD) позволяют работать одной рукой
• Подсветка дисплея и зажима удобна при работе в плохо освещённых местах
• Встроенный бесконтактный детектор напряжения (NCV) помогает быстро найти живые провода без контакта
• Измерение высших гармоник и коэффициента мощности - полезно для анализа качества энергии
• Лёгкий вес и компактные размеры обеспечивают комфорт при длительной работе

Ограничения применения

• Не подходят для измерения токов ниже 60 А - чувствительность недостаточна, возможны значительные погрешности
• Запрещено использование в условиях повышенной влажности, при попадании воды или в пылевых средах без защиты
• Температурный диапазон работы - от -20C до +50C; вне этого предела точность снижается
• Детектор NCV реагирует только на переменное напряжение, не обнаруживает постоянное
• При измерении тока вблизи других проводников возможны помехи - требуется минимизация влияния соседних цепей
• Не предназначен для работы с импульсными нагрузками без учёта частоты - максимальная частота 10 МГц, но точность падает выше 100 кГц

Примеры использования

• Проверка потребления тока компрессора кондиционера без отключения питания
• Диагностика неисправностей в цепях зарядки автомобильных аккумуляторов (постоянный ток)
• Оценка коэффициента мощности в промышленных насосах и вентиляторах
• Поиск обрывов в кабелях с помощью прозвонки и измерения сопротивления
• Контроль температуры теплообменников с помощью внешней термопары

Практические советы

• Перед измерением тока всегда убедитесь, что провод полностью помещён в центр отверстия клещей - смещение увеличивает погрешность
• Для точного измерения малых токов (ближе к 60 А) используйте режим ручного выбора диапазона
• При использовании NCV-детектора держите кнопку нажатой - он не активируется автоматически
• Не оставляйте клещи в нагреваемых помещениях - перегрев снижает срок службы элементов
• Замена батареек рекомендуется при появлении символа “LOW” на экране - слабое питание влияет на точность
• Храните прибор в комплектном чехле - защита от ударов продлит жизнь устройству
• При измерении температуры убедитесь, что термопара плотно прилегает к поверхности - воздушный зазор даёт неверные данные
