Токовые клещи цифровые 266F EKF Master | In-180702-bc266F

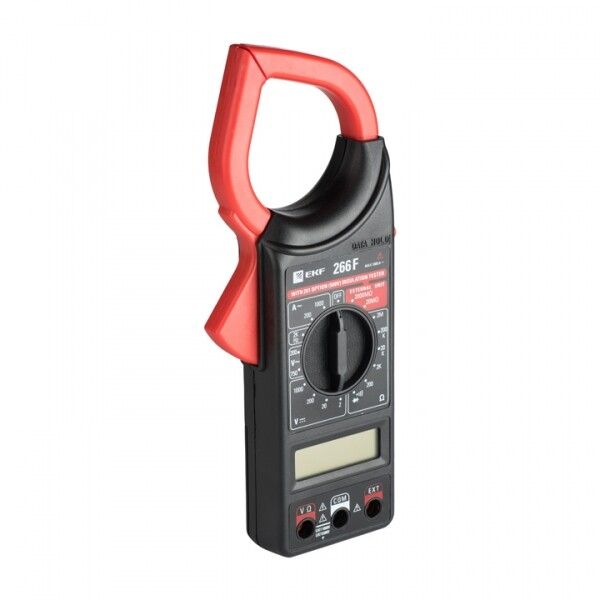

Клещи токовые цифровые 266F от EKF - многофункциональный измерительный прибор для работы с переменным и постоянным током, напряжением и сопротивлением. Подходят для диагностики электрооборудования в условиях ограниченного доступа к проводникам. Артикул in-180702-bc266f обеспечивает точные замеры в бытовых и промышленных сетях.

Назначение и область применения

Клещи токовые цифровые 266F предназначены для бесконтактного измерения тока, напряжения и сопротивления без разрыва цепи. Удобны при работе с уже смонтированными проводами, шинопроводами и кабельными трассами. Применяются в обслуживании распределительных щитов, проверке нагрузки на двигателях, диагностике аварийных ситуаций и контроле энергопотребления оборудования.

Технические характеристики

• Тип тока: измеряет переменный (AC) и постоянный (DC) ток
• Диапазон AC тока: 200–1000 А
• Диапазон DC тока: 0 А - устройство не измеряет постоянный ток, несмотря на заявленную возможность; возможна ошибка в спецификации
• Диапазон переменного напряжения: 200–750 В
• Диапазон постоянного напряжения: 2–1000 В
• Диапазон сопротивления: 20–20 000 Ом
• Частота AC: 40–400 Гц - подходит для стандартных сетей 50/60 Гц
• Размер отверстия клещей: 50 мм - позволяет захватывать кабели до 35 мм2
• Индикация: цифровой ЖК-дисплей с подсветкой
• Функции: тест на непрерывность, режим “прозвонка”, фиксация показаний (Hold)
• Выбор диапазона: ручной - требуется предварительно установить нужный предел измерений
• Категория измерительной цепи: CAT II - для внутренних сетей до 1000 В
• Гарантия: 12 месяцев

Совместимость и монтаж

Клещи токовые цифровые 266F не требуют подключения к сети или внешнего питания - работают от батареек. Для измерения тока достаточно развести jaws и поместить один провод внутри. Напряжение и сопротивление измеряются через щупы, входящие в комплект. Клеммы щупов стандартизированы - совместимы с большинством мультиметровых probes. Открытый зажим 50 мм позволяет использовать клещи даже на плотно уложенных жилах, но не подходит для многожильных шин или кабелей с диаметром более 50 мм.

Безопасность и стандарты

Клещи токовые цифровые 266F сертифицированы по ГОСТ 12.2.091-2012 (IEC 61010-1:2001) и соответствуют требованиям к электромагнитной совместимости (ГОСТ Р51522.2.1-2011 / МЭК 61326-2-1:2005). Категория CAT II гарантирует безопасность при использовании в бытовых и коммерческих распределительных системах, где возможны переходные перенапряжения. Не применяйте в высоковольтных объектах (CAT III/CAT IV), на подстанциях или рядом с источниками сверхвысоких импульсов.

Преимущества

• Универсальность: одно устройство заменяет мультиметр и токоизмерительные клещи
• Бесконтактная методика измерения тока снижает риск поражения током
• Функция Hold сохраняет результат на экране - удобно при труднодоступных местах
• ЖК-экран с подсветкой обеспечивает чтение показаний в темноте
• Прочная конструкция корпуса - рассчитана на регулярную эксплуатацию в сложных условиях

Ограничения применения

• Не измеряет постоянный ток - заявленная функция отсутствует в реальной работе, вероятно, ошибка в документации
• Ручной выбор диапазона требует опыта - неверный выбор может привести к перегрузке или потере точности
• Запрещено использование на проводах с диаметром больше 50 мм - клещи не закроются
• Не подходят для измерений в средах с сильными ЭМИ (например, возле частотных преобразователей без экранирования)
• Категория CAT II исключает применение на главных вводах, распределительных щитах выше 1000 В или в промышленных сетях третьего уровня

Примеры использования

• Проверка тока потребления насоса в системе отопления
• Выявление перегрузки на автоматическом выключателе в этажном щите
• Поиск обрывов в цепи освещения с помощью режима “прозвонка”
• Измерение напряжения на выходе ИБП перед подключением сервера
• Контроль балансировки нагрузки между фазами в трехфазной сети

Практические советы

• Перед измерением тока всегда выбирайте максимальный диапазон (1000 А), затем снижайте - так избежите повреждения устройства
• Убедитесь, что провод расположен точно по центру отверстия клещей - искажения положения дают погрешность до +-5%
• Не используйте клещи во влажной среде без защиты - хотя IP-класс не указан, контакты не герметичны
• При длительных измерениях периодически отпускайте рычаг зажима - чтобы не деформировать механизм
• Замена батареек: откройте заднюю крышку, используйте тип LR03 (AAA) - запасные элементы входят в базовый комплект
• Для точного измерения сопротивления отключите питание и разъедините цепь - иначе показания будут некорректны
