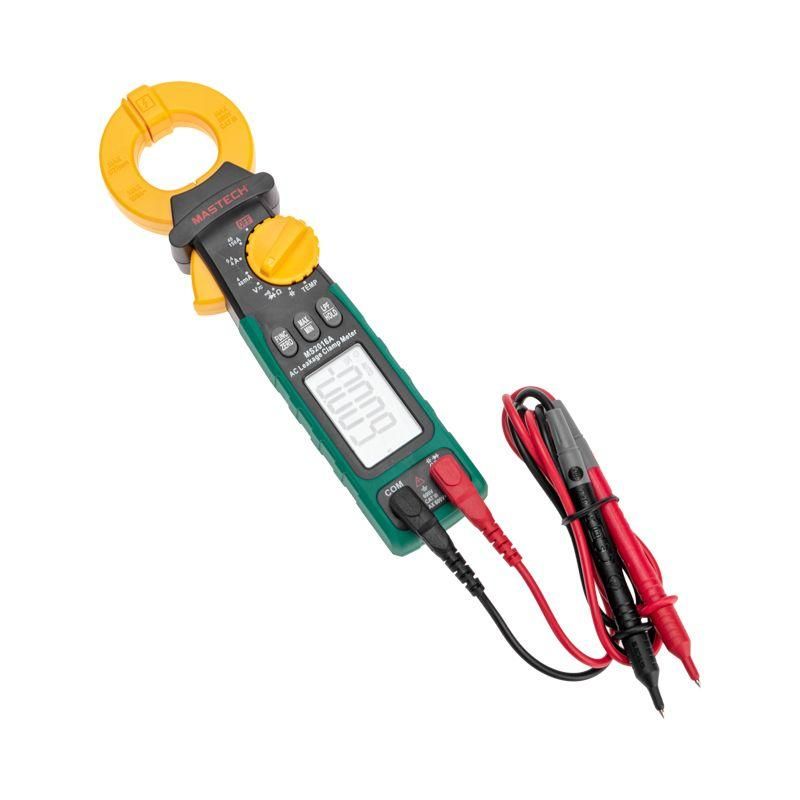

Токовые клещи MS2016A MASTECH | 13-1314 SDS MEET

Клещи токовые MS2016A - многофункциональный измерительный прибор от Mastech, сочетающий бесконтактное измерение переменного тока с возможностью проверки напряжения, сопротивления, ёмкости и температуры. Подходят для диагностики электроустановок, поиска токов утечки и обслуживания оборудования в условиях ограниченного доступа.

Назначение и область применения

Клещи токовые MS2016A предназначены для безопасного, бесконтактного измерения переменного тока без разрыва цепи. Устройство позволяет одновременно выполнять несколько задач: определять величину тока утечки, проверять целостность проводов, замерять напряжение и сопротивление, а также измерять ёмкость и температуру. Применяются в сервисных центрах, на производствах, в жилых и коммерческих объектах - особенно там, где требуется быстрая диагностика без демонтажа проводки. Подходят для работы с силовыми кабелями, распределительными щитами, станками, системами освещения и HVAC.

Технические характеристики

• Измеряемый ток: 0,004–150 А (переменный, True RMS)
• Диапазон измерения тока: 40–150 А (основной рабочий диапазон)
• Измеряемое напряжение: 4–600 В (постоянный и переменный ток)
• Измерение ёмкости: до 40 мкФ
• Измерение сопротивления: 0,1 Ом – 40 МОм
• Измерение температуры: от -20C до 1000C
• Частотный диапазон: 40 Гц – 1 кГц (для тока и напряжения)
• Дисплей: 4000 отсчётов, цифровой
• Автоматический выбор диапазона - без ручной настройки
• Функция LPF (низкочастотный фильтр): подавляет помехи на 50/60 Гц
• Удержание показаний - кнопка HOLD для фиксации значения
• Питание: 2 × AAA (1,5 В)
• Размеры: 213×62×38 мм
• Вес: 238 г
• Зажим клещей: ширина 30 мм
• Автоматическое отключение - экономия батареек
• Индикация низкого заряда батареи

Совместимость и монтаж

Клещи токовые MS2016A совместимы со всеми стандартными проводниками, имеющими внешний диаметр до 30 мм. Для точного измерения тока необходимо полностью закрыть зажим вокруг одного провода - нельзя измерять сразу несколько проводов в одной группе. Клеммы для измерения напряжения и сопротивления находятся на корпусе - используются обычные щупы. Переключатель режимов усилен и защищён от случайного включения. Нет необходимости в специальных инструментах для установки - устройство работает вручную.

Безопасность и стандарты

Клещи токовые MS2016A соответствуют требованиям безопасности CAT III 600 В и CAT II 1000 В, что допускает использование в распределительных щитах и на вводах питания. Произведены и протестированы под контролем SDS - компания обеспечивает соответствие метрологическим нормам. Истинное среднеквадратичное значение (True RMS) гарантирует точность измерений даже при несинусоидальной форме сигнала. Защита IP не указана - не использовать во влажной среде или под дождём.

Преимущества

• Многофункциональность: один прибор заменяет токоизмерительные клещи, мультиметр и термометр
• True RMS - точная работа с искажённым током (например, от частотных преобразователей)
• Автоматический выбор диапазона - снижает риск ошибки при настройке
• Функция поиска токов утечки - важна для проверки заземления и защиты людей
• Усиленный переключатель - надёжная работа в условиях вибрации и частого использования
• Компактный вес и размер - удобно работать в труднодоступных местах
• Режимы MAX/MIN - позволяют отслеживать колебания нагрузки

Ограничения применения

• Не измеряют постоянный ток - только переменный (DC = 0 А в спецификации)
• Нельзя измерять ток через многожильный кабель - только по одному проводнику
• Не предназначены для работы в условиях повышенной влажности или открытого воздуха - нет защиты IP
• Точность измерения температуры зависит от контакта термопары - требует правильного расположения датчика
• Предел измерения сопротивления - 40 МОм; для высоких значений нужен другой прибор
• Низкая чувствительность при частотах выше 1 кГц - не подходят для импульсных схем

Примеры использования

• Поиск причины срабатывания УЗО - измерение тока утечки на заземляющем проводе
• Проверка нагрузки на автомате в щите - измерение тока без отключения питания
• Диагностика частотного преобразователя - True RMS даёт реальное значение тока при искажении формы
• Обслуживание системы отопления - контроль температуры нагревательных элементов
• Проверка исправности реле и контакторов - прозвонка цепи и измерение сопротивления
• Тестирование конденсаторов в цепях светильников - измерение ёмкости без выпайки

Практические советы

• Перед измерением тока всегда убедитесь, что клещи плотно закрыты вокруг одного провода - любые зазоры искажают результат
• Для измерения малых токов (менее 40 мА) используйте режим 40 мА - он более точный
• При работе с высокими токами (до 150 А) не держите клещи слишком долго - возможен перегрев внутренних компонентов
• Для измерения температуры используйте только прилагаемую термопару - она должна плотно прилегать к поверхности
• Если показания скачут - активируйте LPF-фильтр, чтобы убрать помехи от ЭМИ
• Заменяйте батарейки при появлении символа “LOW” - слабый заряд влияет на точность
• Храните прибор в сухом месте - попадание влаги может повредить плату и датчики
• При использовании в щитах - соблюдайте правила электробезопасности, даже при измерении тока без контакта
