Токовые клещи MS2025C MASTECH | 13-1321 SDS MEET

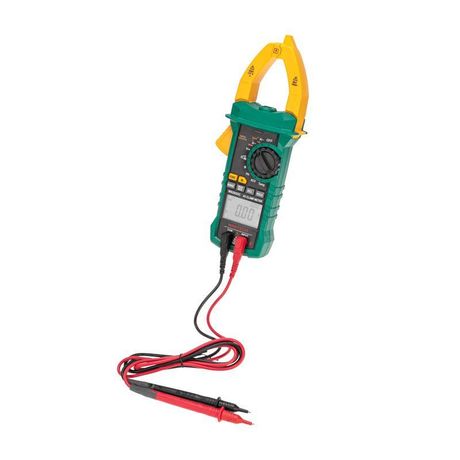

Клещи токовые MS2025C - многофункциональный измерительный прибор от брендов REXANT, Mastech и SDS, предназначенный для безопасного измерения тока, напряжения и других параметров в электрических цепях без разрыва проводника. Подходит для диагностики, обслуживания и монтажа в условиях промышленного оборудования, щитовых и распределительных устройств.

Назначение и область применения

Клещи токовые MS2025C используются для измерения переменного тока до 1000 А без размыкания цепи - идеально подходят для работы с силовыми кабелями, автоматическими выключателями, двигателями и распределительными щитами. Также позволяют измерять напряжение, сопротивление, емкость, частоту, рабочий цикл и температуру. Применяются в энергетике, машиностроении, ЖКХ, сервисных службах и на объектах с высокой плотностью электрооборудования.

Технические характеристики

• Измерение переменного тока: 66–1000 А, точность +-(2,5 % + 6)
• Измерение постоянного тока: не предусмотрено - только переменный ток
• Измерение переменного напряжения: до 750 В, точность +-(0,8–1,0 % + 3–4)
• Измерение постоянного напряжения: до 1000 В, точность +-(0,7–0,8 % + 2)
• Сопротивление: 0,1 Ом – 66 МОм, точность +-(0,8–1,2 % + 3)
• Емкость: 0,01 нФ – 66 мФ, точность +-4,0 % + 5
• Частота: 0,1 Гц – 66 МГц, точность +-0,5–1,5 % + 2–5
• Рабочий цикл: 0,1–99,9 %, точность +-3,0 %
• Температура: -20…+1000 C, точность +-3,0 % + 3
• Диапазон прозвонки: менее 50 Ом
• Тест диодов: выходное напряжение 3,2 В
• Индикация: цифровой дисплей 6000 отсчетов с подсветкой и аналоговой гистограммой
• Питание: одна батарея 9 В (6F22)
• Размеры: 238 × 92 × 50 мм
• Масса: 390 г
• Защита: CAT IV 1000 В
• Зажим клещей: 40 мм
• Тип измерения: True RMS
• Функции: автовыключение, удержание данных (DATA HOLD), режим мин/макс, относительные измерения, бесконтактный детектор напряжения NCV, подсветка рабочей зоны

Совместимость и монтаж

Клещи токовые MS2025C совместимы со всеми типами одиночных проводников, расположенных внутри щитов, кабельных трасс и на шинах. Для точного измерения тока необходимо полностью закрыть зажим вокруг одного фазного провода - нельзя замыкать несколько проводов одновременно. Клеммы для измерения напряжения и сопротивления работают через стандартные входы на корпусе. Устройство не требует специальных инструментов для установки - достаточно зафиксировать клещи вокруг проводника и выбрать нужный режим на переключателе.

Безопасность и стандарты

• Категория безопасности: CAT IV 1000 В - допущены для работы в распределительных устройствах высокого уровня опасности
• Bесконтактный детектор напряжения (NCV) предупреждает о наличии напряжения в проводе без контакта
• Усиленный переключатель предотвращает случайную смену режима
• Изоляция корпуса соответствует требованиям IEC 61010
• Калибровка выполнена под контролем SDS - гарантирует соответствие заявленной точности

Преимущества

• True RMS - точные измерения даже при несинусоидальном токе (часто встречается в современной технике)
• Двойной дисплей с гистограммой - удобно сравнивать числовые значения и графическую интерпретацию сигнала
• Подсветка дисплея и рабочей зоны - работа в темноте или в закрытых щитках
• Функция DATA HOLD - сохраняет результат при измерении в труднодоступных местах
• Автоматический и ручной выбор диапазона - снижает риск ошибки при настройке
• Высокая точность измерения тока и напряжения в широком диапазоне
• Устойчивый корпус из прочных материалов - выдерживает механические нагрузки на объектах

Ограничения применения

• Не измеряет постоянный ток - только переменный
• При измерении тока выше 660 А возможны погрешности до +-2,5 % - требуется соблюдать условия: провод должен быть центральным, без помех, в чистом зажиме
• Измерение емкости и температуры требует подключения внешних щупов - клещи здесь лишь часть системы
• Не рекомендовано использовать в средах с сильными ЭМИ (радиопередатчики, сварочные аппараты в работе рядом)
• При использовании в условиях повышенной влажности или запыленности - необходима регулярная проверка герметичности контактов

Примеры использования

• Проверка потребления тока двигателем насоса в системе водоснабжения
• Диагностика перегрузки автомата в распределительном щите
• Измерение частоты и коэффициента мощности на частотном преобразователе
• Поиск обрывов в кабельной линии с помощью прозвонки и сопротивления
• Контроль температуры нагрева контактных групп в рубильнике
• Обнаружение скрытого напряжения в стене перед сверлением - с помощью NCV

Практические советы

• Перед каждым измерением тока убедитесь, что зажим клещей полностью закрыт и провод расположен точно по центру - иначе погрешность возрастёт
• При измерении напряжения используйте только исправные щупы - поврежденные изолирующие покрытия увеличивают риск поражения током
• Для длительной работы в холоде - храните прибор в тепле перед применением; низкая температура влияет на реакцию LCD-экрана
• При появлении символа “BAT” на дисплее - немедленно замените батарею, чтобы избежать некорректных показаний
• Не используйте клещи для измерения тока в цепях с импульсными нагрузками без учета True RMS - обычные приборы дают завышенные значения
• После работы протирайте зажимы сухой тканью - грязь и оксиды снижают чувствительность
• При работе с высоким напряжением - всегда надевайте диэлектрические перчатки и следуйте правилам БЖД
