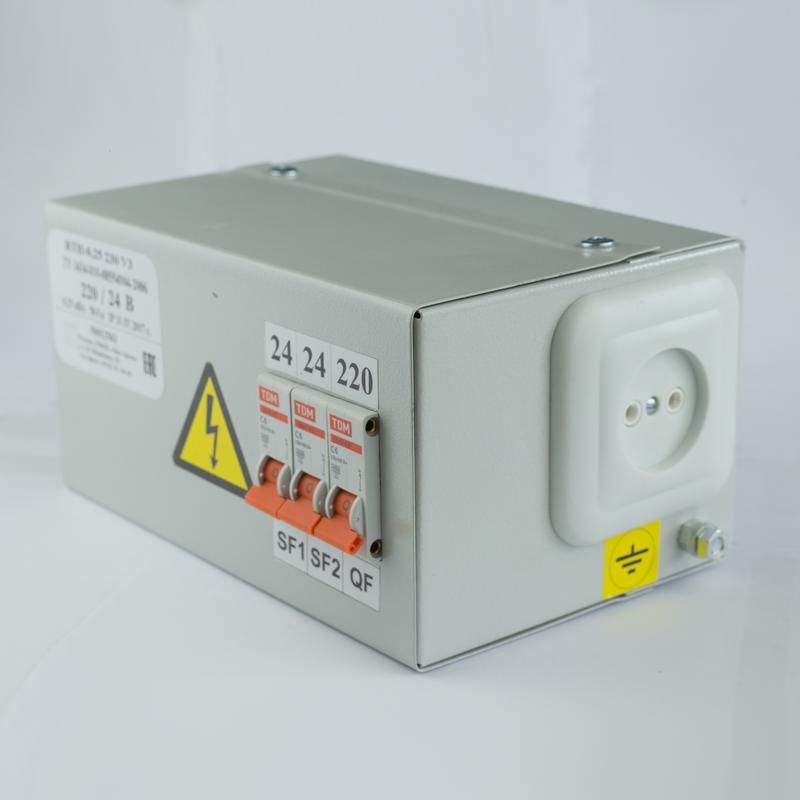

Ящик с понижающим трансформатором ЯТП 0.25 220/24В IP31 тремя автоматами - ОС0000002235 ФКУ ИК-1 (Кострома)

Ящик с понижающим трансформатором ЯТП 0.25 220/24В IP31 с тремя автоматическими выключателями - это готовое компактное решение для безопасного получения напряжения 24 В от сети 220 В. Бренд ФКУ ИК-1 (Кострома) выпускает этот прибор в виде металлического шкафа с встроенным трансформатором и защитой, что делает его удобным для монтажа на объектах с ограниченными условиями. Артикул ос0000002235 соответствует серийному исполнению, рассчитанному на постоянную работу в промышленной среде.

Назначение и область применения

Ящик с понижающим трансформатором ЯТП 0.25 220/24В IP31 с тремя автоматическими выключателями преобразует напряжение 220 В в безопасное 24 В для питания слаботочного оборудования. Он применяется там, где требуется исключить риск поражения электрическим током - например, в местах с высокой влажностью, на строительных площадках, в цехах с мобильным инструментом или при питании светильников, пультов управления, сигнализаций и маломощных устройств.

Технические характеристики

• Номинальная мощность: 0,25 кВА (250 Вт)
• Входное напряжение: 220 В, переменный ток (50 Гц)
• Выходное напряжение: 24 В, переменный ток
• Максимальный выходной ток: 10 А
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и капель воды, падающих вертикально
• Материал корпуса: сталь, окраска серая
• Габариты корпуса: 127 × 230 × 142 мм
• Способ монтажа: навесной, на вертикальную поверхность
• Номинальное напряжение изоляции: 600 В
• Температурный режим работы: +10 C до +40 C
• Относительная влажность: не более 60 % при 20 C

Совместимость и монтаж

Ящик с понижающим трансформатором ЯТП 0.25 220/24В IP31 с тремя автоматическими выключателями имеет три встроенных автоматических выключателя: один вводной и два модульных. Это позволяет распределить нагрузку и обеспечить автономную защиту каждой группы потребителей. Монтаж выполняется на стену с помощью кронштейнов или отверстий в боковых стенках корпуса. Для подключения входа используется кабель 220 В сечением не менее 1,5 мм2; для выхода - кабель 24 В сечением 1–2,5 мм2 в зависимости от длины трассы и нагрузки. Корпус предусматривает возможность подключения заземления по системам TN-S или TN-C через специальный болт внутри.

Безопасность и стандарты

Оборудование защищено от перегрузок и коротких замыканий благодаря встроенной автоматике. Наличие IP31 предотвращает попадание крупной пыли и вертикально падающей влаги, что повышает надежность в условиях цеха или открытой территории. Уровень изоляции 600 В гарантирует безопасность при случайном контакте с проводниками. Применение 24 В вместо 220 В снижает опасность поражения током, что соответствует требованиям безопасности для рабочих зон.

Преимущества

• Готовое решение: все элементы (трансформатор, автоматы, розетка) уже установлены и протестированы
• Экономия времени на сборку: не требует самостоятельной установки трансформатора и коммутационной аппаратуры
• Закрытая конструкция: минимизирует доступ к токоведущим частям, снижает риск травм
• Металлический корпус: устойчив к механическим воздействиям, обеспечивает экранирование
• Поддержка заземления: совместим с основными системами зануления

Ограничения применения

• Не предназначена для установки в помещениях с высоким уровнем токопроводящей пыли (например, угольные шахты, цеха с металлообработкой без вентиляции)
• Не работает при температурах ниже +10 C и выше +40 C
• Не допускается использование в агрессивных средах - с химически активными парами, маслами, кислотами
• IP31 не обеспечивает защиту от брызг сбоку или потоков воды - не использовать на улице без дополнительного козырька
• Мощность 250 Вт ограничивает количество одновременно подключаемых устройств - суммарная нагрузка не должна превышать 10 А

Примеры использования

• Питание светодиодных фонарей и переносных светильников на стройплощадке
• Подключение пневматических клапанов, контроллеров и сенсоров на конвейерах
• Работа с электроинструментом (шуруповертами, дрелями) в сырых помещениях
• Освещение в подземных коллекторах, тоннелях, канализационных камерах
• Системы оповещения и управления в учебных классах, медицинских пунктах

Практические советы

• При выборе места монтажа убедитесь, что рядом нет источников тепла, пара или вибраций - они влияют на срок службы трансформатора
• Проверьте посадочные отверстия в корпусе перед креплением - они рассчитаны на стандартные саморезы M4–M6
• Не используйте удлинители на выходе 24 В - увеличивают потерю напряжения и нагрев кабелей
• При длительной работе под максимальной нагрузкой (10 А) проверяйте температуру корпуса - он может нагреваться до +50…+60 C, что нормально, но требует хорошего воздушного охлаждения
• Для обслуживания открывайте крышку только после отключения входного напряжения - даже при выключенном автомате вход 220 В остаётся под напряжением
