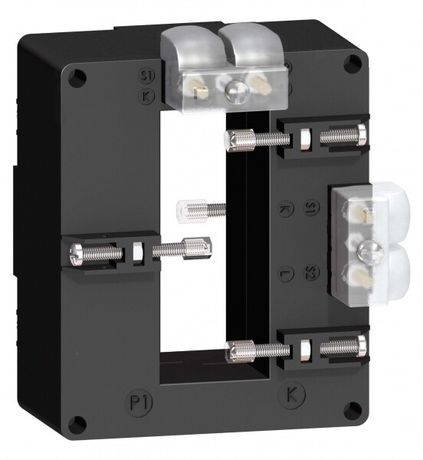

Трансформатор тока 1500/5А шина 34х84 SchE METSECT5DD150R APC

Трансформатор тока Schneider Electric метсект5дд150р - проходной трансформатор с номинальным током 1500 А и вторичной обмоткой 5 А, предназначенный для точного измерения и передачи тока в системы учёта и контроля. Шина 34×84 мм обеспечивает надёжную фиксацию на шинопроводе, а наличие поверки гарантирует соответствие требованиям к точности.

Назначение и область применения

Трансформатор тока 1500/5А используется для преобразования больших значений тока в безопасные уровни, подходящие для подключения измерительных приборов. Он применяется в системах учёта электроэнергии, контроле качества питания и мониторинге нагрузок. Подходит для установки в распределительных щитах, промышленных объектах, центрах обработки данных, аэропортах, туннелях и других местах, где требуется точный сбор данных о потреблении.

Технические характеристики

• Номинальный первичный ток: 1500 А
• Номинальный ток вторичной обмотки: 5 А
• Номинальное напряжение: 690 В
• Класс точности: 1 (погрешность не более +-1% в рабочем диапазоне)
• Номинальная мощность: 20 В·А
• Коэффициент безопасности (FS): 5 - способен выдерживать перегрузки до 5× от номинала без повреждения
• Конструкция: проходной, с окном для монтажа на шину
• Размеры шины: 34 × 84 мм
• Количество вторичных обмоток: одна
• Тип присоединения: кабельный вывод
• Защита от прикосновения: да - корпус исключает доступ к токоведущим частям при установленном состоянии
• Быстрое закрепление: да - позволяет устанавливать без инструментов
• Дополнительно: изделие имеет заводскую поверку

Совместимость и монтаж

Трансформатор тока 1500/5А монтируется непосредственно на медную или алюминиевую шину с сечением 34×84 мм. Для установки достаточно просунуть шину через окно трансформатора и зафиксировать его замком. К вторичной обмотке подключаются кабели от измерительных приборов: счётчиков, аналитических модулей, реле защиты. Не требует внешнего питания. Совместим со всеми устройствами, рассчитанными на входной ток 5 А. Убедитесь, что шина соответствует заявленным габаритам - отклонение даже на 1–2 мм может помешать плотному контакту.

Безопасность и стандарты

Трансформатор тока metсект5дд150р соответствует международным нормам IEC 61869-2 для измерительных трансформаторов. Защита от прикосновения выполнена в соответствии с IP20. Коэффициент безопасности FS=5 обеспечивает отказоустойчивость при кратковременных перегрузках. Наличие поверки подтверждает соответствие классу точности 1 - документация сохраняется в комплекте.

Преимущества

• Высокая точность (класс 1) - идеально для коммерческого учёта и аудита энергопотребления
• Монтаж без инструментов - экономит время при обслуживании и реконструкции
• Устойчивость к перегрузкам (FS=5) - снижает риск выхода из строя при аварийных режимах
• Заводская поверка - исключает необходимость дополнительной калибровки после установки
• Поддержка системы PowerLogic - совместим с экосистемой Schneider Electric для сбора и анализа данных

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный ток (AC)
• Максимальное напряжение 690 В - нельзя использовать в сетях выше этого значения
• Шина должна точно соответствовать размеру 34×84 мм; другие формы или толщины не поддерживаются
• Не следует применять в условиях повышенной вибрации без дополнительной фиксации
• Вторичная обмотка всегда должна быть замкнута на нагрузку - разрыв цепи может вызвать опасное высокое напряжение

Примеры использования

• Учёт электроэнергии в промышленном цехе с током 1500 А - подключение к цифровому счётчику
• Распределение расходов по энергии среди арендаторов в торговом центре - данные с нескольких таких трансформаторов собираются в единую систему
• Мониторинг нагрузки на шинопроводе в центре обработки данных - для предупреждения перегрузок
• Анализ профиля потребления в аэропорте - для оптимизации энергопотребления в зависимости от времени суток

Практические советы

• Перед монтажом проверьте, что шина чистая и не деформирована - грязь или изгиб могут нарушить контакт
• При подключении вторичной обмотки используйте провода с достаточным сечением - минимум 1,5 мм2 для длинных трасс
• Никогда не оставляйте вторичную обмотку разомкнутой во время работы - обязательно подключите нагрузку или замкните её через тестовый блок
• Для многоканальных систем используйте одинаковые модели - это упрощает калибровку и интерпретацию данных
• При замене старых трансформаторов сверьте класс точности и коэффициент безопасности - переход с класса 0,5 на 1 может изменить результаты учёта
