Трансформатор тока ТТЕ-125-1500/5А класс точности 0,5S (большой корпус) EKF PROxima | tte-125B-1500-0.5S

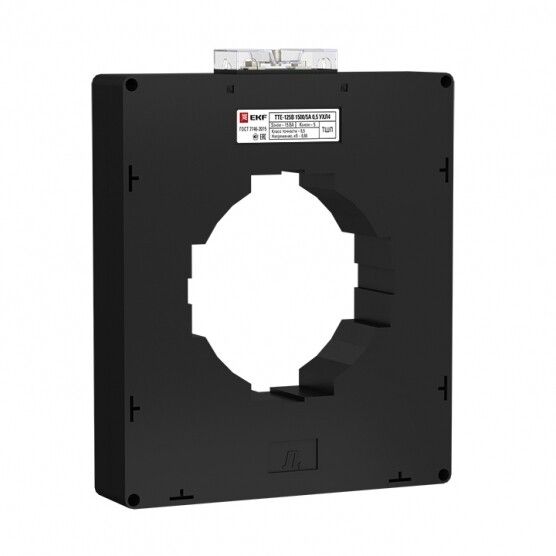

Трансформатор тока ТТЕ-125-1500/5А класс точности 0,5S (большой корпус) от EKF предназначен для точного измерения тока в силовых цепях и передачи сигнала на счетчики, реле защиты и системы автоматизации. Модель с большим корпусом и окном для прохода шины подходит для установки в распределительных щитах высокой мощности.

Назначение и область применения

Трансформатор тока ТТЕ-125-1500/5А используется для преобразования больших значений тока (до 1500 А) в безопасный для измерительных приборов сигнал (5 А). Применяется в системах учёта электроэнергии, защите оборудования и управлении нагрузкой в сетях переменного тока 50 Гц с напряжением до 660 В.

Подходит для установки в вводно-распределительных устройствах (ВРУ), комплектных трансформаторных подстанциях (КТП), ячейках КРУ и других местах, где требуется точный контроль тока в цепях большой мощности.

Технические характеристики

• Номинальный первичный ток: 1500 А - максимальный рабочий ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов и реле;
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала), что важно для коммерческого учёта;
• Номинальное напряжение: 660 В - допустимое рабочее напряжение сети, где установлен трансформатор;
• Диаметр отверстия: 127 мм - позволяет протянуть через него одножильную или многожильную шину или кабель крупного сечения;
• Номинальная вторичная полная мощность: 15 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности;
• Коэффициент безопасности FS 10 - при аварийных перегрузках ток может достигать 10× номинала (15 000 А), при этом трансформатор сохраняет работоспособность и не выйдет из строя;
• Высота: 127 мм - габариты корпуса учитывают удобство монтажа в плотных распределительных устройствах;
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 4 мм2;
• Исполнение: однофазный, с окном - монтируется на шину без её разрыва, подходит для модульных решений.

Совместимость и монтаж

Трансформатор тока ТТЕ-125-1500/5А устанавливается на шину или кабель без отключения питания - достаточно просунуть проводник через окно диаметром 127 мм. Подключается к измерительному оборудованию (счётчикам, реле, анализаторам качества электроэнергии) медными проводами сечением 1–4 мм2 через винтовые клеммы.

Не требует специальных инструментов для монтажа. Установка возможна в вертикальном и горизонтальном положении. Обязательно соблюдайте полярность при подключении вторичной обмотки - пометки “K1” и “K2” должны соответствовать схеме подключения прибора.

Безопасность и стандарты

Трансформатор тока ТТЕ-125-1500/5А сертифицирован и соответствует требованиям ГОСТ Р 8.629-2018 и международному стандарту IEC 61869-2. Имеет защиту от перегрева и механических повреждений благодаря прочному корпусу. Напряжение 660 В обеспечивает работу в средних и высоких напряжениях промышленных сетей.

Преимущества

• Класс точности 0,5S гарантирует соответствие нормам для коммерческого учёта электроэнергии - важен для предприятий и ЖКХ;
• Функциональный коэффициент безопасности FS 10 снижает риск выхода из строя при КЗ или скачках тока;
• Оконная конструкция исключает необходимость демонтажа шины - экономит время при установке и сервисе;
• Корпус повышенных габаритов (большой корпус) обеспечивает лучший теплоотвод и долговечность при длительной работе на пределе;
• Совместим с широким спектром измерительных приборов, включая современные цифровые счётчики и системы АСКУЭ.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 1500 А - превышение вызывает перегрев и потерю точности;
• Вторичная нагрузка не должна превышать 15 В·А - подключайте только те приборы, суммарная потребляемая мощность которых меньше этого значения;
• Не работает в цепях постоянного тока - только для переменного тока 50 Гц;
• Не следует использовать в условиях с сильными внешними магнитными полями - они могут искажать показания;
• Не рекомендован для открытого монтажа вне щита - требуется защита от влаги и механических воздействий.

Примеры использования

• Учёт электроэнергии на входе в промышленный цех с мощностью более 1 МВт;
• Защита двигателей и насосов в системах водоснабжения и канализации;
• Интеграция в системы АСКУЭ для автоматического сбора данных по потреблению;
• Мониторинг нагрузки на главных шинах в КТП и ВРУ;
• Подключение к анализаторам качества электроэнергии для диагностики гармоник и перегрузок.

Практические советы

• Перед установкой проверьте диаметр шины - он должен быть меньше 127 мм, чтобы свободно проходить через окно;
• При подключении вторичной цепи никогда не оставляйте её разомкнутой - это опасно и может повредить трансформатор;
• Выбирайте измерительные приборы с суммарной нагрузкой ≤15 В·А; если нужна большая нагрузка - используйте трансформатор с классом 10 В·А или выше;
• Для точного учёта в условиях слабых токов (например, ночью) класс 0,5S предпочтительнее обычного 0,5 - он точнее в диапазоне 1–5% от номинала;
• При замене старого трансформатора сверьте все параметры: ток, класс точности, диаметр окна и мощность - несоответствие приведёт к ошибкам учёта.
