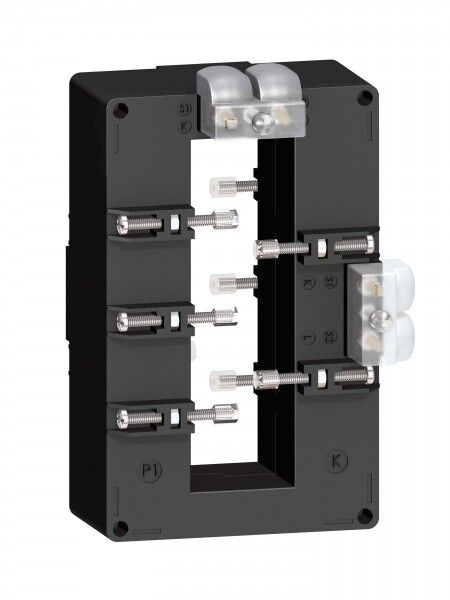

Трансформатор тока 2500/5А шина 38х127 SchE METSECT5DB250R APC

Трансформатор тока 2500/5А, шина 38х127 от Schneider Electric (артикул metsect5db250r) предназначен для точного измерения больших токов в высоковольтных системах и передачи сигнала в виде малого тока 5 А для подключения измерительных приборов.

Назначение и область применения

Трансформатор тока 2500/5А, шина 38х127 используется для преобразования большого тока (до 2500 А) в безопасный и стандартизированный сигнал 5 А. Это позволяет подключать к нему измерительные устройства: счётчики электроэнергии, контроллеры КИП, системы мониторинга энергопотребления и другие приборы, рассчитанные на работу с током 5 А.

Подходит для установки в распределительных щитах, на шинах и вводах в объектах промышленности, коммерческих зданиях, центрах обработки данных, аэропортах и туннелях. Часто применяется для учёта энергопотребления отдельных участков, анализа нагрузок, выставления счетов арендаторам и оптимизации энергопотребления.

Технические характеристики

• Номинальный первичный ток: 2500 А - максимальный ток, который можно измерять через трансформатор;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый со всеми стандартными измерительными приборами;
• Класс точности: 1 - обеспечивает погрешность не более +-1% в рабочем диапазоне, подходит для учётных и контрольных задач;
• Номинальная вторичная полная мощность: 25 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Рабочее напряжение: 690 В - максимальное напряжение, которое может быть на первичной шине; трансформатор не изолирует напряжение, он работает как токоизмерительный элемент;
• Монтажное исполнение: с окном - устанавливается на уже смонтированную шину без её разрезания;
• Габариты шины: 38×127 мм - размеры проходного отверстия, соответствуют стандартным медным или алюминиевым шинам;
• Количество вторичных обмоток: одна - выводы для подключения одного измерительного контура;
• Коэффициент безопасности FS 5 - при перегрузках ток на вторичной обмотке не превышает в 5 раз номинальный, предотвращая повреждение приборов;
• Присоединение вторичной обмотки: кабель - провода подключаются к клеммам, расположенным на корпусе;
• Защита от прикосновения: да - корпус исключает случайное касание к токоведущим частям;
• С поверкой - изделие сертифицировано и имеет документально подтверждённую точность.

Совместимость и монтаж

Трансформатор тока 2500/5А, шина 38х127 устанавливается на шину сечением 38×127 мм. Он не требует демонтажа шины - достаточно развести фазы и просунуть трансформатор через отверстие. Быстрое закрепление обеспечивается защёлками или болтовым креплением, указанным в инструкции производителя.

Вторичная обмотка подключается к измерительному устройству двумя проводами. Никаких других внешних компонентов не требуется. Подключение обязательно выполняется с соблюдением полярности: вход L1 и выход L2 должны быть правильно ориентированы относительно направления тока.

Не используйте этот трансформатор с другими форматами шин - размер 38×127 мм жёстко задан. Для шин другого сечения выбирайте аналоги с подходящими габаритами.

Безопасность и стандарты

Трансформатор тока 2500/5А, шина 38х127 соответствует требованиям международных стандартов IEC 61869-2 для измерительных трансформаторов тока. Защита от прикосновения и коэффициент безопасности FS 5 обеспечивают надёжную работу даже при аварийных перегрузках.

Устройство предназначено для работы внутри распределительных устройств, где доступ ограничен. Открытые части вторичной обмотки находятся в защищённом корпусе, что снижает риск поражения током.

Преимущества

• Высокая точность класса 1 - гарантирует достоверные данные для учёта и анализа;
• Возможность установки на готовую шину - экономит время монтажа и не требует перестройки силовой цепи;
• Стандартный выход 5 А - совместим с любыми современными счётчиками, регистраторами и системами управления энергией;
• Функция быстрого закрепления - ускоряет замену и обслуживание;
• Сертификат поверки - подтверждает соответствие заявленным параметрам, важен для аудита и коммерческого учёта.

Ограничения применения

• Не предназначен для измерения постоянного тока - работает только с переменным током 50–60 Гц;
• Запрещено использовать во вторичной цепи с нагрузкой выше 25 В·А - это вызовет искажение показаний и потерю точности;
• Вторичная обмотка никогда не должна быть разомкнута при наличии тока на первичной стороне - это создаёт опасное высокое напряжение;
• Не подходит для установки вне закрытых щитов - не имеет защиты от атмосферных воздействий;
• Не является изолирующим элементом - не защищает от напряжения 690 В, только измеряет ток.

Примеры использования

• Учёт электроэнергии на вводе в промышленный цех с нагрузкой около 2500 А;
• Мониторинг энергопотребления отдельных групп оборудования в центре обработки данных;
• Распределение расходов на электричество между арендаторами торгового комплекса;
• Интеграция в систему Energy Management для автоматического сбора данных и формирования отчётов;
• Проверка правильности начислений по счётчикам в крупных офисных зданиях.

Практические советы

• Перед монтажом проверьте, что шина имеет точно такие же габариты (38×127 мм) - иначе трансформатор не установится;
• Обязательно отключите питание перед установкой - даже при отключенном оборудовании возможен остаточный заряд;
• При подключении вторичной обмотки используйте кабель с достаточным сечением (не менее 1,5 мм2) и минимальной длиной - это сохраняет точность;
• Никогда не оставляйте вторичную обмотку разомкнутой - если не подключаете прибор сразу, замкните её перемычкой;
• При замене старого трансформатора сверьте класс точности и мощность - переход с 0,5 на 1 класс может изменить результаты учёта;
• Этот трансформатор - часть линейки PowerLogic от Schneider Electric - рекомендуется сочетать с другими устройствами этой серии для согласованной работы системы.
