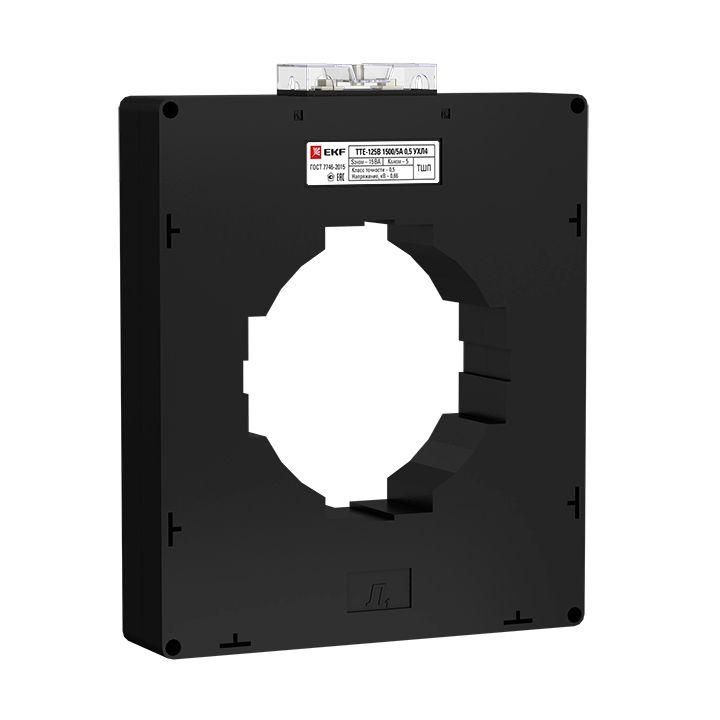

Трансформатор тока ТТЕ-125-2000/5А класс точности 0,5 (большой корпус) EKF PROxima | tte-125B-2000

Трансформатор тока ТТЕ-125-2000/5А класс точности 0,5 (большой корпус) от EKF предназначен для безопасного измерения больших токов в силовых цепях и передачи сигнала на счетчики, реле защиты и другие измерительные устройства. Модель относится к серии PROxima и используется в промышленных системах с напряжением до 660 В.

Назначение и область применения

Трансформатор тока ТТЕ-125-2000/5А преобразует высокий первичный ток (до 2000 А) в стандартизированный вторичный сигнал (5 А), который можно безопасно подключить к измерительным приборам. Он применяется в распределительных устройствах, щитах автоматики и на подстанциях для учёта электроэнергии, контроля нагрузки и работы систем защиты. Подходит для установки в цепях переменного тока частотой 50 Гц.

Технические характеристики

• Номинальный первичный ток: 2000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% при рабочих нагрузках
• Диаметр отверстия: 127 мм - позволяет протянуть через него шины или кабели большого сечения
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой допустима установка
• Вторичная полная мощность: 10 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности
• Высота: 127 мм
• Коэффициент безопасности FS 10 - при перегрузке током до 10× номинального (20 000 А) трансформатор сохраняет работоспособность и не выйдет из строя
• Тип монтажа: с окном - однократное прохождение провода через сердечник без разрезания цепи
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многожильных проводов

Совместимость и монтаж

Трансформатор тока ТТЕ-125-2000/5А совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: электронные счётчики, амперметры, реле защиты, устройства автоматики. Устанавливается на шину или кабель без её разъединения - достаточно просунуть проводник через центральное отверстие диаметром 127 мм. После фиксации вторичная обмотка подключается к приборам медными проводами сечением не менее 1,5 мм2. Обязательно замыкание вторичной цепи при работе - разрыв цепи под нагрузкой недопустим!

Безопасность и стандарты

Трансформатор тока ТТЕ-125-2000/5А соответствует требованиям российских нормативов и имеет сертификат соответствия. Коэффициент безопасности FS 10 гарантирует отказоустойчивость при кратковременных перегрузках. Конструкция защищает от случайного контакта с токоведущими частями благодаря изолированному корпусу и расположению выводов внутри. Применяется в соответствии с ПУЭ и ГОСТ Р 8.419–2014.

Преимущества

• Высокая точность класса 0,5 - идеально для коммерческого учёта энергии
• Большое отверстие 127 мм - легко монтировать на массивные шины без демонтажа оборудования
• Стандартный выход 5 А - совместим с широким спектром промышленных приборов
• Функциональная прочность при перегрузках (FS 10) - снижает риск аварий при КЗ
• Винтовые зажимы - обеспечивают долговечное и надёжное подключение даже в условиях вибраций

Ограничения применения

• Не предназначен для постоянной работы при токах выше 2000 А - возможна потеря точности и перегрев
• Не работает с постоянным током - только для переменного тока 50 Гц
• Вторичную цепь нельзя размыкать при наличии тока в первичной обмотке - возникает опасное высокое напряжение
• Не рекомендован для открытых площадок без защиты от осадков - не имеет IP-защиты
• Максимальная нагрузка 10 В·А - не подходит для питания нескольких приборов одновременно без проверки суммарной мощности

Примеры использования

• Установка в главном вводе промышленного объекта для учёта потребляемой энергии
• Интеграция в системы автоматического отключения при перегрузке на станках с двигателями 100–200 кВт
• Подключение к цифровому счётчику в распределительном щите 660 В
• Контроль тока в системах конвейеров, насосных станциях и компрессорах

Практические советы

• Перед монтажом убедитесь, что диаметр проводника или шины меньше 127 мм - иначе невозможно будет установить трансформатор
• Проверьте сумму всех подключённых приборов на вторичной стороне - она не должна превышать 10 В·А
• Обязательно используйте экранированный кабель для вторичной цепи, особенно при длинных трассах - это снизит помехи
• При использовании в вибрирующих средах затягивайте винты зажимов с усилием, указанным в документации - не переусердствуйте
• Работа с трансформатором тока ТТЕ-125-2000/5А требует отключения основного питания - даже при малом токе разрыв вторичной цепи опасен
