Трансформатор тока ТРП-816 2000/5 15ВА кл. точн. 0,5 | ITT816-2-D150-2000 IEK

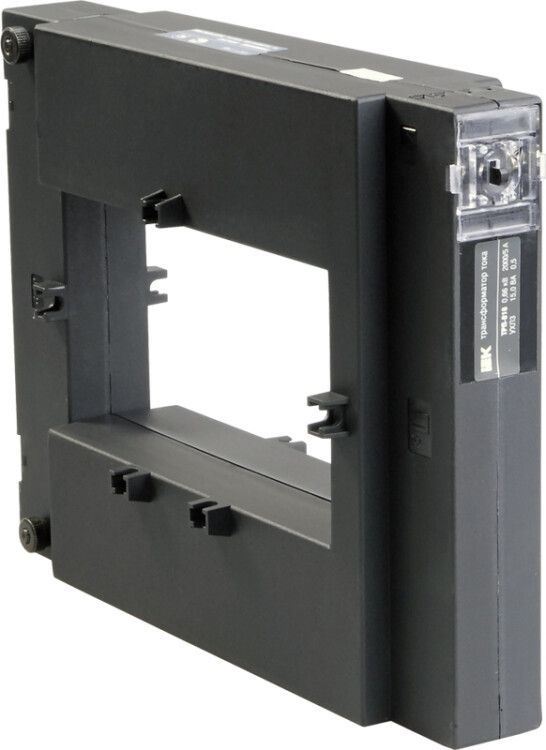

Трансформатор тока ТРП-816 2000/5 15ВА класс точности 0,5 от IEK предназначен для точного измерения тока в силовых цепях и передачи сигнала в устройства учёта, защиты и автоматизации. Этот катушечный трансформатор с окном подходит для установки на шины без разрыва цепи, что делает его удобным для модернизации существующих систем.

Назначение и область применения

Трансформатор тока ТРП-816 2000/5 15ВА класс точности 0,5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует высокий первичный ток (до 2000 А) в безопасный вторичный сигнал (5 А), который подключается к счётчикам, реле защиты, анализаторам качества энергии и другим измерительным приборам. Применяется в распределительных щитах, подстанциях, на промышленных объектах - например, на входе в цех, у крупных двигателей, в системах конвейеров и компрессоров.

Технические характеристики

• Номинальный первичный ток: 2000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне нагрузки
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Номинальное напряжение: 660 В - допустимое напряжение изоляции между первичной и вторичной цепями
• Габариты: 80×160×80 мм - компактный размер для установки в плотных щитах
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Диапазон рабочих температур: от –45 C до +50 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Срок службы: 25 лет - долговечная конструкция при соблюдении условий эксплуатации
• Подключение вторичной обмотки: винтовые зажимы - надёжный контакт, позволяет использовать провода до 2,5 мм2
• Монтаж: через окно - монтируется на шину без её демонтажа

Совместимость и монтаж

Трансформатор тока ТРП-816 2000/5 15ВА класс точности 0,5 имеет монтажное исполнение «с окном». Его устанавливают на шину или кабель сечением, соответствующим габаритам окна (внутреннее отверстие - около 60–70 мм). Монтаж выполняется на монтажную плату или DIN-рейку с помощью крепёжных элементов, предусмотренных конструкцией корпуса. Вторичная обмотка подключается через винтовые зажимы - важно не перегружать выход: суммарная нагрузка (сопротивление + длина проводов) не должна превышать 15 В·А. Для точности измерений вторичная цепь всегда замкнута - размыкание во время работы опасно!

Безопасность и стандарты

Трансформатор тока ТРП-816 2000/5 15ВА класс точности 0,5 соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Имеет сертификат утверждения типа средства измерений (реестр № 54961-13), что подтверждает его соответствие требованиям к использованию в коммерческом учёте. Защита от прикосновения реализована через изолированный корпус - исключает случайный контакт с токоведущими частями. Напряжение 660 В гарантирует безопасную работу в сетях до 690 В переменного тока.

Преимущества

• Высокая точность класса 0,5 - необходима для точного учёта электроэнергии
• Катушечная конструкция - легко монтируется на уже установленные шины
• Широкий температурный диапазон - подходит для холодных складов и жарких цехов
• Долгий срок службы - снижает затраты на обслуживание и замену
• Сертифицирован для коммерческого учёта - легально применяется в договорах с Энергонадзором

Ограничения применения

• Не предназначен для установки в открытых помещениях с воздействием воды, пыли или химикатов - степень защиты IP20 недостаточна
• Запрещено разрывать вторичную цепь при работающем первичном токе - возможен пробой изоляции и повреждение оборудования
• Максимальная нагрузка 15 В·А - нельзя подключать несколько приборов одновременно без проверки суммарной мощности
• Не рекомендован для импульсных или несинусоидальных токов - класс точности 0,5 действителен только при синусоидальном токе 50 Гц

Примеры использования

• Установка на главной шине ввода в промышленный цех для контроля расхода электроэнергии
• Подключение к цифровому счётчику в распределительном щите 0,4 кВ
• Интеграция в систему автоматического отключения при перегрузке (через реле тока)
• Модернизация старой системы учёта - вместо замены всей шины, просто «надевают» трансформатор на неё

Практические советы

• Перед монтажом убедитесь, что шина проходит через центр окна - смещение влияет на точность
• Проверьте сечение проводов вторичной цепи: чем длиннее провод, тем выше сопротивление - используйте медные провода сечением не менее 1,5 мм2
• Обязательно закоротите вторичную обмотку перед отключением питания - так предотвращаете возникновение высокого напряжения
• При подключении нескольких приборов сложите их мощности - если сумма больше 15 В·А, выбирайте трансформатор с большей номинальной мощностью
• Для длительной эксплуатации в условиях влажности (например, в подвале) дополнительно герметизируйте места подключения термоклеем или силиконовым составом
