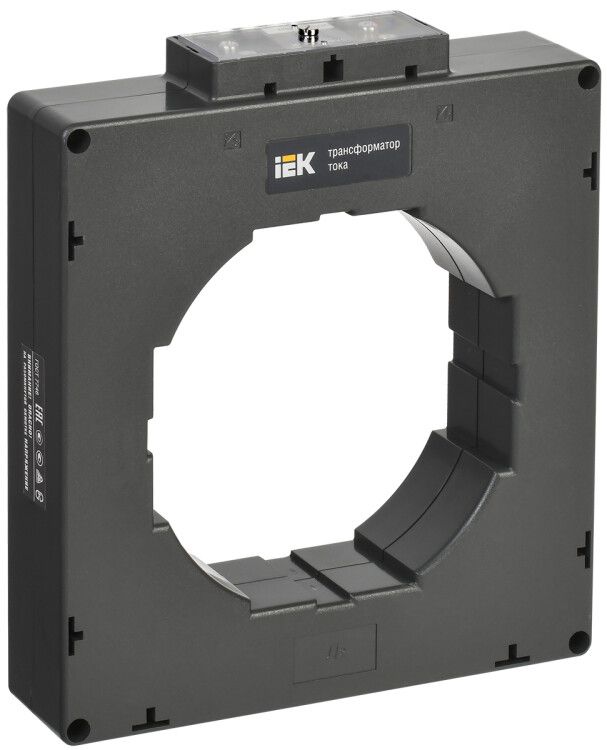

Трансформатор тока ТТИ-125 2500/5А кл. точн. 0.5S 15В.А IEK ITT70-3-15-2500

Трансформатор тока ТТИ-125 2500/5А класс точности 0.5S 15ВА — это точный измерительный прибор для преобразования больших токов в безопасные значения, используемый в системах учёта электроэнергии и автоматизации. Произведён компанией IEK, артикул itt70-3-15-2500.

Назначение и область применения

Трансформатор тока ТТИ-125 2500/5А класс точности 0.5S 15ВА предназначен для передачи сигнала тока в измерительные приборы, устройства защиты и системы коммерческого учёта электроэнергии. Подходит для установки в распределительных щитах, на шинах силовых цепей и в пунктах учёта крупных потребителей — например, на входе в здание, на подстанциях или в промышленных объектах.

Технические характеристики

• Номинальный первичный ток: 2500 А — максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А — выходной сигнал, совместимый со стандартными счётчиками и реле;
• Класс точности: 0.5S — обеспечивает высокую точность даже при малых нагрузках (от 1% от номинала), что важно для коммерческого учёта;
• Номинальная вторичная полная мощность: 15 В·А — максимальная нагрузка, которую может обслужить трансформатор без потери точности;
• Диаметр отверстия: 127 мм — позволяет протянуть через него одиночную шину или группу проводников; подходит для шин 120×10 мм и аналогичных;
• Высота и ширина проёма: 130 × 126 мм — габариты окна для монтажа на шины;
• Напряжение изоляции: 660 В — допустимое рабочее напряжение сети;
• Фактор безопасности FS 5: способен выдерживать кратковременные перегрузки до 5× номинального тока без повреждения;
• Степень защиты IP20: предохраняет от прикосновения к токоведущим частям, но не защищает от пыли и влаги — требует установки внутри закрытых корпусов;
• Климатическое исполнение УХЛ3: работает при температурах от –45 °C до +50 °C, подходит для холодных регионов и неутеплённых помещений;
• Срок службы: 25 лет — рассчитан на длительную эксплуатацию без замены;
• Тип конструкции: многовитковый (катушечный) — обеспечивает стабильность параметров и высокую точность;
• Подключение вторичной обмотки: разъёмное (штепсельное) — удобно для быстрого подключения и демонтажа без разрезания проводов;
• Способ монтажа: на монтажную плату — крепится к шинам или рамам с помощью болтов или специальных кронштейнов.

Совместимость и монтаж

Трансформатор тока ТТИ-125 2500/5А класс точности 0.5S 15ВА совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: счётчики, анализаторы качества электроэнергии, реле защиты, контроллеры. Разъёмное подключение позволяет использовать стандартные клеммы и кабели с вилками 5 А. Монтаж выполняется путём размещения трансформатора вокруг одной фазной шины — не требуется разрыв цепи. Для надёжного контакта рекомендуется проверить плотность прилегания к шине и исключить зазоры. Обязательно соблюдать полярность при подключении вторичной обмотки — пометки “L1” и “L2” указаны на корпусе.

Безопасность и стандарты

Трансформатор тока ТТИ-125 соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006. Имеет свидетельство об утверждении типа средств измерений (№ 28139-12) и внесён в Госреестр. Защита от прикосновения реализована конструкцией корпуса — внутренние части недоступны при установленном состоянии. Применяется только в помещениях с доступом ограниченного персонала, так как степень защиты IP20 не предусматривает защиту от внешних воздействий.

Преимущества

• Высокая точность класса 0.5S — необходима для законного коммерческого учёта;
• Разъёмное подключение снижает время настройки и обслуживания;
• Большой диаметр окна (127 мм) позволяет устанавливать на массивные шины без доработки;
• Фактор безопасности FS 5 даёт запас прочности при аварийных режимах;
• Долгий срок службы (25 лет) и широкий диапазон температур делают его надёжным решением для сложных условий;
• Производитель IEK имеет опыт и сертификаты, подтверждающие качество — продукт награждался на международной выставке “Лучшее электрооборудование-2005”.

Ограничения применения

• Не применяется вне закрытых щитов — IP20 не защищает от влаги, пыли и механических повреждений;
• Запрещено использовать при токах выше 2500 А — возможен перегрев и потеря точности;
• Вторичная нагрузка не должна превышать 15 В·А — подключение слишком большого числа приборов вызывает погрешность;
• Не предназначен для работы в условиях постоянной вибрации или химически агрессивной среды — несмотря на УХЛ3, материал корпуса не адаптирован для экстремальных условий;
• Требуется правильная полярность подключения — неверное подсоединение приведёт к ошибкам в учёте.

Примеры использования

• Установка на главной вводной шине в жилом комплексе для коммерческого учёта всей электроэнергии;
• Интеграция в систему автоматического контроля на промышленном конвейере с двигателями 200–500 кВт;
• Подключение к анализатору качества электроэнергии в распределительном пункте 6(10)/0.4 кВ;
• Использование в системах релейной защиты на подстанциях с токами до 2500 А.

Практические советы

• Перед монтажом проверьте, чтобы шина была чистой и не имела деформаций — плохой контакт увеличивает погрешность;
• Выбирайте кабели вторичной цепи с сечением не менее 2.5 мм² — это минимизирует потери и сохраняет точность;
• Не замыкайте вторичную обмотку без нагрузки — это опасно для оборудования и может привести к пробою изоляции;
• При использовании нескольких трансформаторов на одном объекте убедитесь, что все они имеют одинаковый класс точности — иначе возникнет дисбаланс в учёте;
• Для сервисного обслуживания достаточно отключить вторичную цепь — трансформатор можно снять без отключения питания основной линии.
