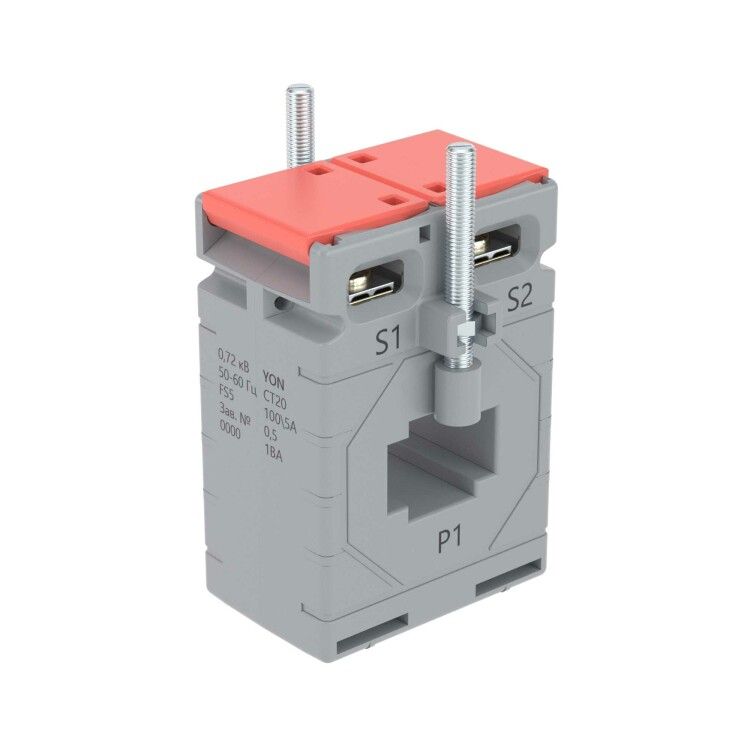

Трансформатор тока CT20 200/5А, класс точности - 0.5, мощность 2.5ВА | CT20-200-0.5-2.5 DKC ДКС

Трансформатор тока CT20 200/5А, класс точности 0.5, мощность 2.5ВА от DKC предназначен для безопасного измерения и передачи тока в цепях до 1 кВ. Он используется в системах учёта, защиты и автоматики, где важна высокая точность и надёжность. Артикул ct20-200-0.5-2.5 соответствует модели с номинальным первичным током 200 А.

Назначение и область применения

CT20 200/5А, класс точности 0.5, мощность 2.5ВА преобразует большой ток в малый - 200 А в 5 А - для подключения измерительных приборов, устройств защиты и автоматики. Подходит для работы в сетях переменного тока частотой 50 или 60 Гц. Устанавливается внутри оборудования: низковольтные комплектные устройства (НКУ), шкафы релейной защиты, КТП, токопроводы. Применяется там, где требуется точный контроль нагрузки без прямого подключения приборов к силовым цепям.

Технические характеристики

• Номинальный первичный ток: 200 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - погрешность не более +-0,5% в рабочем диапазоне
• Вторичная полная мощность: 2,5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - при аварийном токе в 5 раз выше номинала, трансформатор сохраняет работоспособность
• Габариты: 15×20×15 мм - компактный размер для встраивания в плотные конструкции
• Подключение вторичной цепи: через кабель (не имеет встроенных клемм)
• Защита от прикосновения: да - корпус исключает доступ к токоведущим частям
• Сертификация: есть - соответствие требованиям нормативов

Совместимость и монтаж

CT20 200/5А, класс точности 0.5, мощность 2.5ВА устанавливается на проводник, который проходит через его центральное отверстие. Монтаж возможен только при отключенном питании. Для правильной работы необходимо:

• Не допускать размыкание вторичной цепи во время работы - это вызывает опасное перенапряжение;
• Замыкать выводы вторичной обмотки перед отключением нагрузки;
• Выбирать кабель сечением, обеспечивающим потери не более 2,5 В·А при максимальной длине;
• Обеспечивать механическую фиксацию в месте установки - трансформатор не имеет крепёжных элементов.

Безопасность и стандарты

CT20 200/5А, класс точности 0.5, мощность 2.5ВА защищён от случайного прикосновения - корпус выполнен так, что токоведущие части недоступны. Соответствует требованиям безопасности для оборудования до 1 кВ. Сертифицирован для использования в промышленных электроустановках. FS=5 гарантирует устойчивость к кратковременным перегрузкам, снижая риск повреждения подключённых приборов.

Преимущества

• Высокая точность класса 0.5 - идеально для учётных и контролирующих систем
• Малые габариты позволяют использовать в ограниченных пространствах
• Встроенная защита от прикосновений повышает безопасность обслуживания
• Стандартный выход 5 А совместим с большинством измерительных приборов и реле
• Работает в широком температурном диапазоне - не требует специальных условий эксплуатации

Ограничения применения

• Не предназначен для постоянной работы при токе выше 200 А - возможны искажения показаний и перегрев
• Максимальная нагрузка 2,5 В·А - нельзя подключать несколько приборов одновременно без расчёта суммарной мощности
• Только для переменного тока - не работает с постоянным током
• Не рассчитан на внешнюю установку - требует герметичной среды или корпуса
• Отсутствуют крепления - нужна дополнительная фиксация в сборке

Примеры использования

• В НКУ для подключения амперметра и счетчика энергии
• В шкафах релейной защиты для срабатывания защиты при перегрузке
• В КТП для системы телемеханики и удалённого мониторинга тока
• В токопроводах промышленных линий для контроля нагрузки на конвейерах
• Как часть автоматических систем управления насосными станциями

Практические советы

• Перед установкой проверьте, чтобы проводник был полностью вставлен в центральное отверстие - иначе будет погрешность
• При замене или тестировании всегда закорачивайте вторичную обмотку перед отсоединением
• Длина вторичного кабеля должна быть минимальной; при длинных участках используйте кабель с большим сечением
• Не используйте CT20 200/5А, класс точности 0.5, мощность 2.5ВА в цепях с высокими гармоническими искажениями - класс точности может не соблюдаться
• При использовании в многоканальных системах убедитесь, что все трансформаторы имеют одинаковый класс точности и нагрузку
