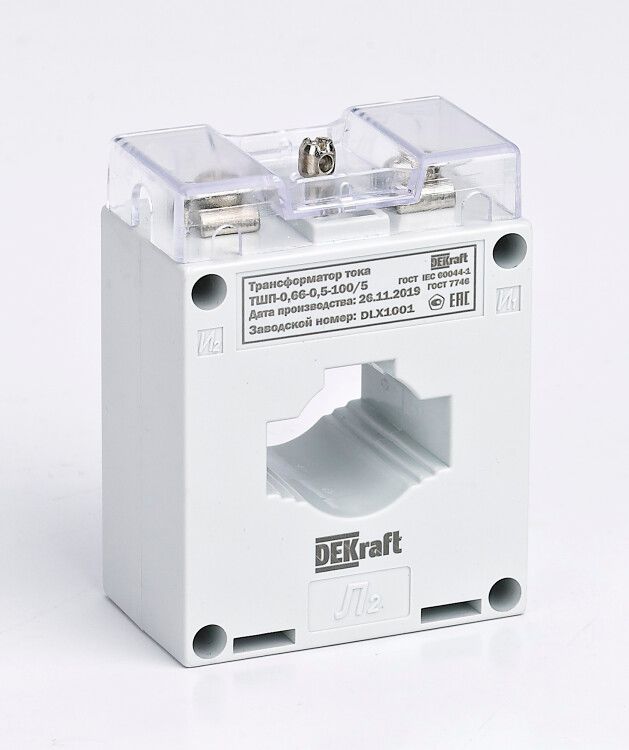

Трансформатор тока ТШП-0.66 0.5S 200/5 5ВА, диаметр 30 мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Устройство устанавливается на шину без разрыва цепи благодаря круглому окну диаметром 30 мм.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 200/5 5ВА, диаметр 30 мм используется в системах учета и защиты электрооборудования в сетях переменного тока 50 Гц. Он преобразует большой первичный ток (200 А) в безопасный вторичный (5 А), который можно подключить к измерительным приборам. Подходит для установки на медные или алюминиевые шины в распределительных щитах, подстанциях, на вводах зданий и в промышленных установках.

Технические характеристики

• Номинальный первичный ток: 200 А
• Номинальный вторичный ток: 5 А
• Коэффициент трансформации: 200/5
• Номинальная вторичная нагрузка: 5 ВА
• Класс точности: 0.5S - обеспечивает высокую точность даже при малых токах (до 1% от номинала)
• Рабочее напряжение: 660 В
• Диаметр окна: 30 мм - позволяет надеть на шину без её демонтажа
• Фактор безопасности (FS): 5 - выдерживает перегрузку до 5× номинального тока без повреждения
• Количество вторичных обмоток: одна
• Подключение вторичной цепи: винтовые зажимы
• Габариты шины: 30×10 мм - совместим с типовой прямоугольной шиной
• Материал корпуса: огнестойкий
• Степень защиты от прикосновения: да - предотвращает случайный контакт с токоведущими частями

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 200/5 5ВА, диаметр 30 мм монтируется на шину путём просовывания её через окно диаметром 30 мм. Для правильной установки необходимо:

• Убедиться, что шина имеет внешний диаметр ≤ 30 мм (например, 30×10 мм - подходящий вариант)
• Не допускать механического усилия при установке - корпус хрупкий
• Затянуть винты вторичного подключения с моментом, соответствующим рекомендациям производителя - плохой контакт увеличивает погрешность
• Вторичную цепь обязательно замыкать во время работы - разрыв цепи вызывает опасное повышенное напряжение

Безопасность и стандарты

Трансформатор тока ТШП-0.66 0.5S 200/5 5ВА, диаметр 30 мм сертифицирован и соответствует требованиям российских норм для оборудования до 1 кВ. Защита от прикосновения и огнестойкий корпус обеспечивают безопасность при обслуживании. Класс точности 0.5S гарантирует соответствие МЭК 61869-2 для измерительных устройств.

Преимущества

• Высокая точность класса 0.5S - идеально для учётных систем и энергоаудита
• Малые потери мощности - снижает нагрев и влияние на основную цепь
• Установка без разрыва цепи - экономит время при модернизации или диагностике
• Фактор безопасности FS 5 - устойчив к кратковременным перегрузкам
• Огнестойкий корпус - повышает пожаробезопасность объекта

Ограничения применения

• Не предназначен для постоянной работы при токах выше 200 А - возможны перегрев и потеря точности
• Не работает с постоянным током - только для сети 50 Гц
• Вторичная нагрузка не должна превышать 5 ВА - подключайте только согласованные приборы (например, один счетчик или одно реле)
• Не использовать в условиях сильной вибрации без дополнительной фиксации - возможно ослабление контакта
• Не применять при температуре ниже -25C и выше +55C - указаны в спецификации производителя

Примеры использования

• Учёт потребления на вводе в жилой дом или офис
• Подключение к цифровым счетчикам электроэнергии
• Защита двигателей и компрессоров через реле перегрузки
• Контроль тока на конвейерах, насосных станциях и других промышленных установках
• Модернизация старых щитов без замены шин

Практические советы

• Перед установкой проверьте диаметр шины - даже небольшое отклонение (>30 мм) затруднит монтаж
• Обязательно закоротите вторичную обмотку перед отключением нагрузки - это исключит риск возникновения высокого напряжения
• Выбирайте приборы с суммарной нагрузкой ≤ 5 ВА - например, современные цифровые счетчики обычно требуют 1–3 ВА
• При использовании нескольких трансформаторов на одной шине соблюдайте минимальное расстояние между ними - чтобы избежать взаимного влияния
• Трансформатор тока ТШП-0.66 0.5S 200/5 5ВА, диаметр 30 мм от DEKraft лучше всего сочетается с приборами того же бренда - так достигается максимальная совместимость и точность
