Трансформатор тока ТШП-0,66 0,5 200/5 5ВА, диаметр 30мм | 50136DEK Dekraft APC

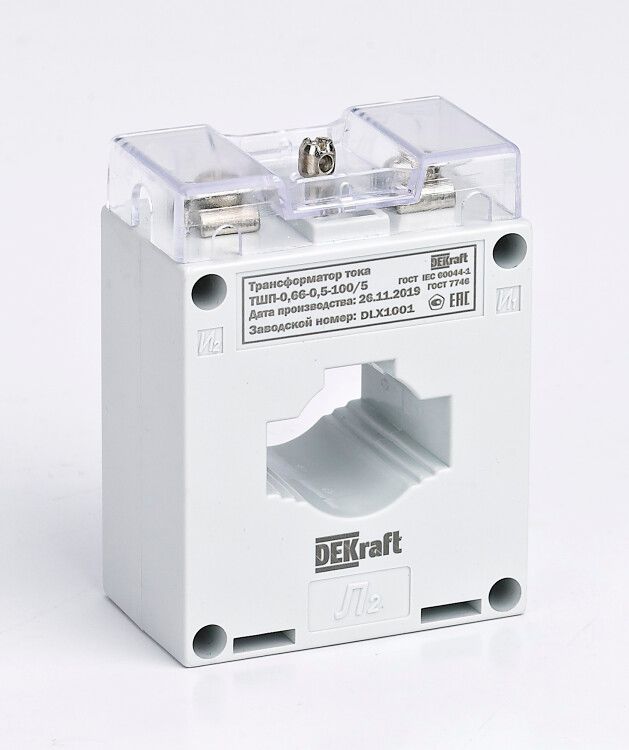

Трансформатор тока ТШП-0.66 0.5 200/5 5ВА, диаметр 30 мм от бренда DEKraft предназначен для измерения и передачи тока в цепях переменного тока 50 Гц. Устройство устанавливается на шину без разрыва цепи, обеспечивает высокую точность и надёжную работу в промышленных системах автоматизации и учёта энергии.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 200/5 5ВА, диаметр 30 мм используется для преобразования больших значений тока (до 200 А) в безопасный для измерительных приборов уровень (5 А). Применяется в системах учета электроэнергии, защиты оборудования, автоматики и контроля нагрузки. Подходит для установки на силовые шины в распределительных щитах, подстанциях, на производствах с высокими токами - например, на конвейерах, насосных станциях, сварочных линиях.

Технические характеристики

• Номинальный первичный ток: 200 А
• Номинальный вторичный ток: 5 А
• Коэффициент трансформации: 200/5
• Номинальное напряжение: 660 В
• Класс точности: 0.5 - позволяет использовать для коммерческого учёта электроэнергии
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Диаметр отверстия: 30 мм - подходит для шин сечением до 30×10 мм
• Количество вторичных обмоток: одна
• Коэффициент безопасности (FS): 5 - при перегрузках ток во вторичной цепи возрастает не более чем в 5 раз, что защищает приборы от повреждения
• Монтажное исполнение: с окном - монтируется на шину без её демонтажа
• Вторичное подключение: винтовое - надёжное и удобное для подключения проводов сечением до 2,5 мм2
• Корпус: изготовлен из огнестойкого материала
• Защита от прикосновения: да - предотвращает случайный контакт с токоведущими частями

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 200/5 5ВА, диаметр 30 мм совместим с любыми устройствами, рассчитанными на входной ток 5 А: счетчики, реле защиты, измерительные приборы, системы АСУ ТП. Монтаж выполняется путём одевания трансформатора на шину через окно диаметром 30 мм. Шина должна иметь прямоугольное сечение до 30×10 мм. После установки фиксируется болтами или хомутами. Вторичные выводы подключаются винтовыми зажимами - рекомендуется использовать медные провода с изоляцией, выдерживающей 600–750 В.

Безопасность и стандарты

Трансформатор тока ТШП-0.66 0.5 200/5 5ВА, диаметр 30 мм сертифицирован и соответствует требованиям ГОСТ Р 8.419-2014 и международным нормам IEC 61869. Защита от прикосновения и огнестойкий корпус обеспечивают безопасность при работе в условиях повышенной опасности. Коэффициент безопасности FS=5 гарантирует, что при аварийных режимах вторичная цепь не будет перегружена до уровня, способного повредить подключённые приборы.

Преимущества

• Высокая точность класса 0.5 - допустимая погрешность не превышает 0,5%, что важно для точного учёта энергии
• Малые потери мощности - снижают нагрев и увеличивают КПД системы
• Стабильная работа при колебаниях температур и нагрузок
• Лёгкая установка без разрыва токоведущей шины
• Защита от несанкционированного доступа - исключает возможность вмешательства в измерительную цепь

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Запрещено замыкание вторичной обмотки на воздух - при отключении нагрузки необходимо закоротить выводы
• Максимальная нагрузка - 5 В·А. Подключение приборов с большей потребляемой мощностью вызывает погрешность измерений
• Подходит только для шин сечением ≤30×10 мм. Для более крупных шин требуется другой тип трансформатора
• Работает при температуре окружающей среды +5…+40 C - не предназначен для экстремальных условий без дополнительной защиты

Примеры использования

• Установка в главном распределительном щите предприятия для подключения электросчётчиков
• Измерение тока на линии питания конвейера в пищевой промышленности
• Контроль нагрузки на двигателях насосной станции с помощью реле перегрузки
• Интеграция в систему АСУ ТП для сбора данных о потреблении энергии

Практические советы

• Перед монтажом проверьте, чтобы шина имела правильное сечение - 30×10 мм максимум. Неплотная посадка вызовет погрешность измерений
• Обязательно закорачивайте вторичные выводы перед отключением приборов - открытая вторичная обмотка создаёт опасное напряжение
• Выбирайте нагрузку на вторичной стороне не выше 5 В·А. Например, один электронный счётчик обычно потребляет 1–3 В·А - этого достаточно
• При использовании нескольких трансформаторов на одной шине соблюдайте полярность - помеченные выводы “K1” и “K2” должны быть правильно направлены
• Для долговечной работы избегайте вибраций и механических ударов - трансформатор имеет жёсткую внутреннюю конструкцию, чувствительную к деформациям
