Трансформатор тока CTWW 20/5А, класс точности-0.2, мощность -5ВА | CTWW-20-0.2-5 DKC ДКС

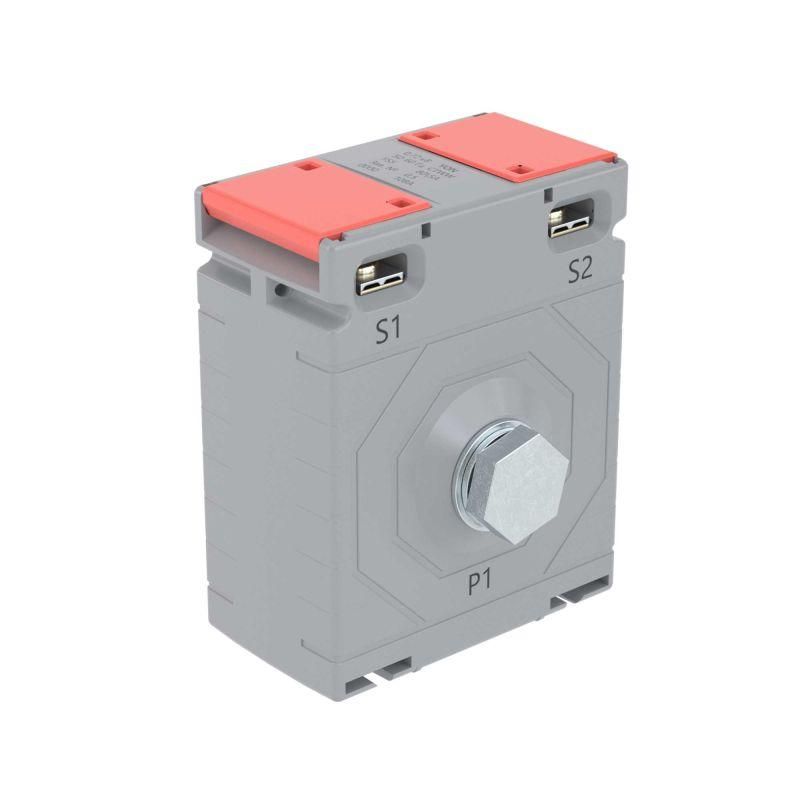

Трансформатор тока CTWW 20/5А, класс точности 0.2, мощность 5ВА от DKC предназначен для точного измерения и передачи тока в системах учёта, защиты и автоматизации. Этот шинный трансформатор тока устанавливается прямо на проводник и используется в низковольтных распределительных устройствах.

Назначение и область применения

CTWW 20/5А, класс точности 0.2, мощность 5ВА применяется для преобразования высокого тока в безопасную величину 5 А, которую можно подключить к измерительным приборам, устройствам защиты и системам автоматики. Подходит для работы в сетях переменного тока частотой 50–60 Гц с напряжением до 1 кВ. Устройство встраивается в КТП, шкафы релейной защиты, токопроводы и другое оборудование, где требуется точный контроль тока.

Технические характеристики

• Номинальный первичный ток: 20 А - максимальный рабочий ток, который проходит через шину внутри трансформатора;
• Номинальный вторичный ток: 5 А - выходной ток, подаваемый на измерительные приборы и реле;
• Класс точности: 0.2 - гарантирует минимальную погрешность измерений в пределах +-0,2 % при нагрузке до 5 ВА; подходит для коммерческого учёта энергии;
• Номинальная вторичная мощность: 5 ВА - максимальная допустимая нагрузка на вторичную обмотку; важно не превышать этот показатель;
• Тип исполнения: шинный - монтируется путём протягивания токоведущей шины через сердечник, без разрыва цепи;
• Количество вторичных обмоток: одна - позволяет подключить один прибор или группу последовательно соединённых приборов;
• Фактор безопасности FS 5 - при перегрузке первичного тока в 5 раз трансформатор не выйдет за пределы безопасного уровня намагничивания, что снижает риск повреждения подключённого оборудования;
• Медная шина: да - обеспечивает надёжный контакт и низкое тепловое сопротивление;
• Подключение вторичной обмотки: винтовые зажимы - удобны для многократного подключения и отключения;
• Защита от прикосновения: да - корпус закрыт, исключает случайный доступ к токоведущим частям.

Совместимость и монтаж

CTWW 20/5А, класс точности 0.2, мощность 5ВА совместим с любыми приборами, рассчитанными на входной ток 5 А: счетчики, реле защиты, аналитические модули, контроллеры. Для монтажа необходимо:

• Отключить питание участка сети;
• Протянуть однопроводную фазу или нулевой провод через центральное окно трансформатора (диаметр окна соответствует габаритам шины);
• Затянуть винты вторичного подключения - соблюдать усилие, указанное в документации;
• Убедиться, что вторичная цепь замкнута - разрыв цепи во время работы вызывает опасное повышенное напряжение!

Не используйте трансформатор для постоянного тока или импульсных режимов - он работает только с синусоидальным переменным током.

Безопасность и стандарты

CTWW 20/5А, класс точности 0.2, мощность 5ВА соответствует требованиям международных норм для измерительных трансформаторов. Защита от прикосновения выполнена в соответствии с IP20. Применение в условиях с температурой от –25C до +40C. Напряжение изоляции - до 1 кВ. Сертифицирован для использования в низковольтных распределительных устройствах.

Преимущества

• Высокая точность класса 0.2 делает его подходящим для коммерческого учёта электроэнергии;
• Шинная конструкция ускоряет монтаж - не требует демонтажа провода;
• Медная шина снижает нагрев и потери при длительной работе;Фактор безопасности FS 5 увеличивает надёжность системы при аварийных перегрузках;
• Винтовое подключение обеспечивает долговечный и проверенный контакт.

Ограничения применения

• Работает только с переменным током 50/60 Гц - нельзя использовать в DC-цепях;
• Максимальная вторичная нагрузка - 5 ВА; превышение вызовет искажение показаний и возможное повреждение;
• Не предназначен для установки вне помещений - не имеет герметичной защиты выше IP20;
• Не рекомендован для циклических перегрузок свыше 5×Iн - даже при FS 5 длительные перегрузки снизят срок службы;
• Только одна вторичная обмотка - невозможно параллельное подключение нескольких приборов с разными потреблениями без согласования нагрузки.

Примеры использования

• Учёт электроэнергии в щите КТП с электросчетчиком класса 0,5S;
• Подключение к реле перегрузки в шкафу управления насосной станцией;
• Передача сигнала тока в систему SCADA для мониторинга нагрузки на линии;
• Интеграция в токопроводы заводских конвейеров для контроля тока двигателей.

Практические советы

• Выбирая CTWW 20/5А, класс точности 0.2, мощность 5ВА, убедитесь, что суммарная нагрузка всех приборов на вторичной стороне не превышает 5 ВА - считайте сопротивление проводов и самих приборов;
• Никогда не оставляйте вторичную обмотку разомкнутой - обязательно замкните её через тестовый блок или нагрузку;
• Проверьте соответствие диаметра шины и внутреннего канала трансформатора - при слишком большом проводе будет плохой контакт;
• При использовании в помещениях с запыленностью - регулярно осматривайте контакты, так как пыль может влиять на качество соединения;
• Этот трансформатор тока - часть комплексной системы: его точность зависит также от качества подключенных приборов и целостности цепи.
