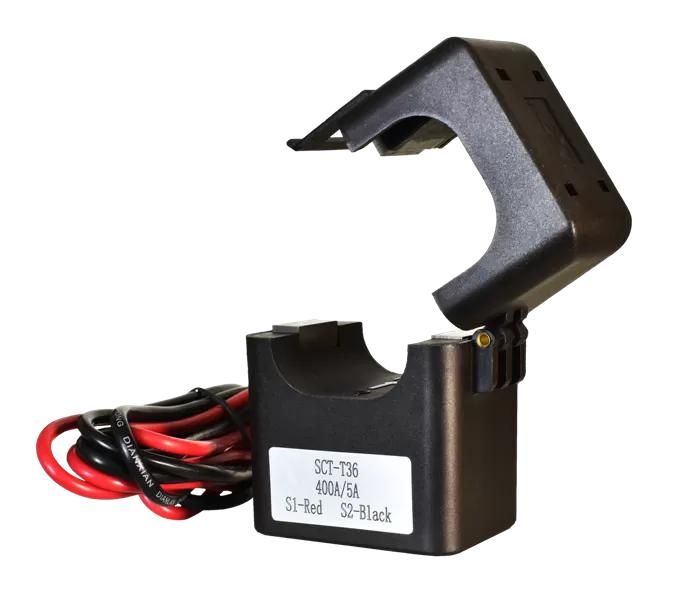

Трансформатор тока измерительный (клипса) НовАтек-Электро SCT-T36 400/5

Измерительный трансформатор тока НовАтек-Электро SCT-T36 400/5 - устройство с разъемным сердечником, предназначенное для безопасного и бесконтактного измерения тока в уже смонтированных цепях. Подходит для контроля нагрузки в распределительных щитах, на шинах и кабелях до 600 В.

Назначение и область применения

Трансформатор тока НовАтек-Электро SCT-T36 400/5 используется для преобразования высоких значений тока (до 400 А) в безопасный уровень (5 А), который можно подключить к измерительным приборам: счетчикам, контроллерам, анализаторам качества электроэнергии. Удобен там, где нельзя разрывать цепь - например, при модернизации старых систем, диагностике перегрузок или мониторинге энергопотребления.

Технические характеристики

• Номинальный первичный ток: 400 А - максимальный ток, который трансформатор может измерять с указанной точностью;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Класс точности: 1 - погрешность измерения не превышает +-1% в рабочем диапазоне;
• Диаметр отверстия: 36 мм - позволяет надеть на кабели или шины с внешним диаметром до этого значения;
• Рабочее напряжение: 600 В - максимальное напряжение изолирующей части устройства; не является рабочим напряжением цепи, а лишь пределом изоляции;
• Одна вторичная обмотка - обеспечивает один выходной сигнал для одного измерительного устройства;
• Присоединение вторичной обмотки: кабель - выводы уже подключены к гибкому кабелю с медными жилами, что упрощает подключение;
• Быстрое закрепление: да - сердечник разъемный, фиксируется защелкой без инструментов;
• Защита от прикосновения: да - корпус исключает доступ к токоведущим частям при установленном состоянии.

Совместимость и монтаж

Установка выполняется без отключения питания: трансформатор тока НовАтек-Электро SCT-T36 400/5 просто защелкивается вокруг одиночного проводника. Кабель вторичной обмотки подключают к входу измерительного прибора - соблюдая полярность (обозначена на корпусе). Для правильной работы необходимо, чтобы проводник проходил через центр отверстия строго перпендикулярно. Максимальный диаметр провода - 36 мм, включая изоляцию. Не допускается установка на несколько проводников одновременно - это вызовет искажение показаний.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности: изоляция рассчитана на 600 В, а наличие защиты от прикосновения снижает риск поражения током при работе рядом с токоведущими элементами. Применяется в соответствии с ГОСТ Р 8.690-2014 для измерительных трансформаторов тока класса точности 1.0. Не предназначено для использования во взрывоопасных зонах.

Преимущества

• Не требует разрыва цепи - монтаж возможен на действующей сети;
• Закрепление без инструментов - экономит время при обслуживании;
• Готовый кабель на выходе - минимизирует ошибки при подключении;
• Высокий класс точности - обеспечивает достоверные данные для учета и анализа;
• Компактный размер - легко помещается в плотных распределительных щитах.

Ограничения применения

• Не работает с постоянным током - только переменный ток (AC);
• Нельзя использовать на многожильных кабелях или группах проводов - только на одном проводнике;
• Температурный диапазон не указан - рекомендуется применять в условиях, близких к нормальной комнатной температуре (не ниже -10C и не выше +50C);
• Не предназначен для длительной работы при токе выше 400 А - возможен перегрев и потеря точности;
• Не следует устанавливать в местах с сильными магнитными помехами (например, возле мощных двигателей или сварочных аппаратов).

Примеры использования

• Подключение к цифровому счетчику электроэнергии в щите управления производственного участка;
• Мониторинг нагрузки на главную шину распределительного пункта;
• Фиксация потребления тока на линии конвейера для диагностики перегрузок;
• Переносная проверка тока в существующей проводке перед заменой автоматического выключателя.

Практические советы

• Перед установкой убедитесь, что диаметр кабеля не превышает 36 мм - иначе трансформатор не защелкнется;
• Проверьте направление тока: на корпусе есть метка “P1” - она должна быть обращена к источнику питания;
• Никогда не оставляйте вторичную обмотку разомкнутой при наличии тока в первичной цепи - это опасно и повредит трансформатор;
• При использовании нескольких таких трансформаторов в одной системе следите, чтобы они были расположены на достаточном удалении друг от друга - влияние магнитного поля одного может исказить показания соседнего;
• Для долговечности избегайте механических ударов и воздействия влаги - хотя IP-класс не указан, внутренняя изоляция чувствительна к сырости.
