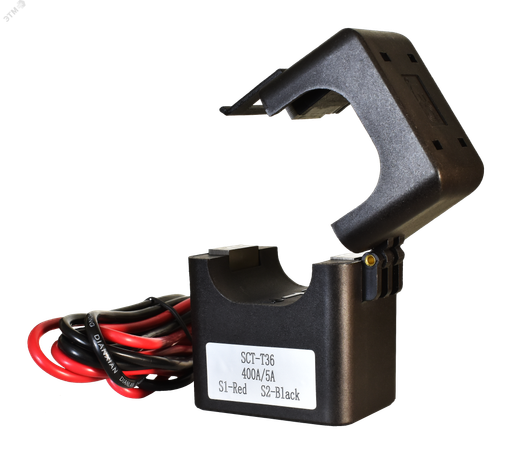

Трансформатор тока измерительный (клипса) НовАтек-Электро SCT-T36 600/5

Измерительный трансформатор тока НовАтек-Электро SCT-T36 600/5 - устройство с разъемным сердечником типа “клипса”, предназначенное для бесконтактного измерения тока вexisting цепях до 600 А. Подходит для монтажа на действующих линиях без отключения питания.

Назначение и область применения

Трансформатор тока НовАтек-Электро SCT-T36 600/5 используется для преобразования высокого тока в безопасную величину 5 А, которую можно подключить к измерительным приборам - счетчикам, контроллерам, анализаторам качества электроэнергии. Удобная форма “клипсы” позволяет устанавливать его на уже смонтированные шины или кабели без их демонтажа. Применяется в распределительных щитах, на участках с большими нагрузками - например, на входе в здание, перед частотными преобразователями, на линиях насосов, компрессоров, конвейеров.

Технические характеристики

• Номинальный первичный ток: 600 А - максимальный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Класс точности: 1 - обеспечивает погрешность не более +-1 % в рабочем диапазоне; подходит для коммерческого учета энергии;
• Диаметр отверстия: 36 мм - позволяет надеть на проводники или шины этого же или меньшего сечения;
• Рабочее напряжение: 600 В - допустимое напряжение изоляции между первичной и вторичной цепью;
• Одна вторичная обмотка - выдает один аналоговый сигнал, не предназначена для многоканальных систем;
• Присоединение вторичной обмотки: кабель - выводы готовые, с медными жилами, требуют подключения к клеммнику;
• Монтажное исполнение: с окном - разъемный сердечник, замыкающийся механически;
• Защита от прикосновения: да - корпус предотвращает случайный контакт с токоведущими элементами при установленном состоянии.

Совместимость и монтаж

Трансформатор тока НовАтек-Электро SCT-T36 600/5 устанавливается путем защелкивания вокруг фазового провода или шины. Для работы требуется, чтобы внешний диаметр проводника был меньше 36 мм. Кабель вторичной обмотки подключают к измерительному устройству - обязательно соблюдайте полярность (маркировка K1/K2). После монтажа проверьте плотность защелкивания: если сердечник не полностью закрыт - возникнет погрешность измерений. Максимальная температура окружающей среды - +40 C, рекомендовано избегать прямых солнечных лучей и перегрева рядом с нагревательными элементами.

Безопасность и стандарты

Устройство соответствует требованиям безопасности по ГОСТ IEC 61869-2. Конструкция исключает доступ к токоведущим частям после установки благодаря наличию защиты от прикосновения. Перед работой всегда используйте средства индивидуальной защиты и следите, чтобы ток в цепи не превышал 600 А. Не применяйте в условиях повышенной взрывоопасности или сильной химической агрессии - материал корпуса не рассчитан на такие среды.

Преимущества

• Не требует отключения сети - монтаж возможен на работающих линиях;
• Быстрая установка - достаточно защелкнуть “клипсу” вокруг проводника;
• Высокий класс точности 1 - подходит для учета и контроля расхода энергии;
• Готовый кабель на выходе - не нуждается в доработке контактов;
• Физическая защита внутренних деталей - снижает риск повреждения и травмы.

Ограничения применения

• Подходит только для переменного тока - не работает с постоянным током;
• Запрещено использовать при токе выше 600 А - возможен перегрев и потеря точности;
• Не подходит для проводников диаметром больше 36 мм - не будет плотно защелкиваться;
• Один канал измерения - нельзя одновременно получать данные с нескольких фаз одним устройством;
• Чувствителен к положению проводника внутри окна - необходимо центрировать провод, иначе возрастает погрешность.

Примеры использования

• Установка на главном вводе в административное здание для подключения системы автоматического учета потребления;
• Мониторинг нагрузки на двигатель насосной станции через измерительный модуль PLC;
• Переносная диагностика токовой нагрузки на производстве без остановки оборудования;
• Добавление нового контура учета в старый щит без перебора кабелей.

Практические советы

• Перед установкой убедитесь, что проводник имеет достаточную гибкость - жесткий кабель может затруднить защелкивание;
• Проверьте целостность изоляции проводника - трещины или оплавленная оболочка недопустимы;
• Не перегибайте второй кабель - радиус изгиба минимум 50 мм, иначе есть риск повредить жилы;
• При использовании в трехфазной системе - каждый трансформатор устанавливают отдельно на свою фазу;
• Обязательно заземлите экран вторичной обмотки, если он предусмотрен конструкцией прибора - это снижает помехи.
