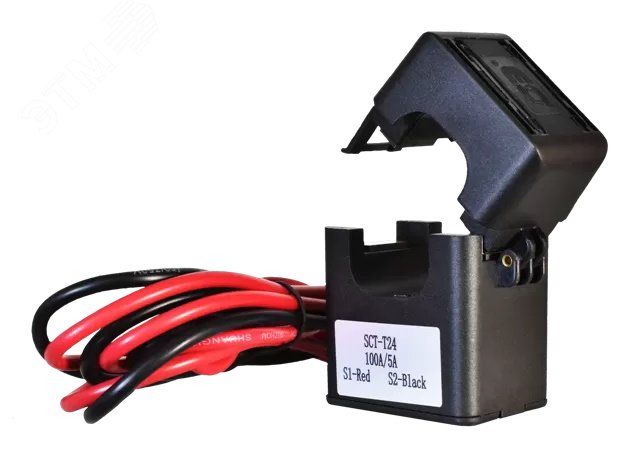

Трансформатор тока измерительный (клипса) 100А/5А, кл. 1, 600В НовАтек-Электро SCT-T24 100/5

Трансформатор тока измерительный (клипса) НовАтек-Электро артикул sct-t24 100/5 предназначен для бесконтактного измерения переменного тока вexisting цепях до 100 А. Его конструкция с разъемным сердечником позволяет устанавливать устройство без отключения питания, что особенно удобно при модернизации или диагностике электроустановок.

Назначение и область применения

Трансформатор тока измерительный (клипса) используется для передачи сигнала тока от силового провода к измерительным приборам - счетчикам, контроллерам, анализаторам качества энергии или системам мониторинга нагрузки. Подходит для установки на уже смонтированные кабели в распределительных щитах, на шинах, в кабельных каналах. Применяется в промышленности, ЖКХ, на объектах с автоматизированным учетом электроэнергии.

Технические характеристики

• Номинальный первичный ток: 100 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Класс точности: 1 - погрешность измерения не превышает +-1% в рабочем диапазоне;
• Диаметр отверстия: 24 мм - позволяет охватывать кабели с внешним диаметром до 24 мм;
• Рабочее напряжение: 600 В - допустимое напряжение изолирующей оболочки, не выше этого значения;
• Одна вторичная обмотка - один выходной сигнал для одного измерительного устройства;
• Присоединение вторичной обмотки: кабель - готовые выводы для подключения, без необходимости пайки;
• Защита от прикосновения: да - корпус предотвращает случайный контакт с токоведущими частями;
• Быстрое закрепление: да - механизм клипсы фиксируется одним движением без инструментов.

Совместимость и монтаж

Трансформатор тока измерительный (клипса) НовАтек-Электро sct-t24 100/5 устанавливается на одиночный проводник без его разрезания. Откройте зажим, поместите его вокруг фазного или нулевого провода, защелкните. Убедитесь, что провод расположен по центру отверстия - это обеспечивает точность измерений. Кабель вторичной обмотки подключается к входу измерительного прибора (например, счетчику или токовому преобразователю). Максимальный диаметр провода - 24 мм; для больших кабелей потребуется другая модель.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для работы в сетях до 600 В. Конструкция исключает доступ к токоведущим элементам при установленном состоянии благодаря защищенному корпусу. Не предназначено для постоянного использования в условиях повышенной влажности или открытых площадках - не имеет защиты IP. Для работы в помещениях класса IP20 и выше.

Преимущества

• Не требует отключения сети при установке - снижает время простоя;
• Легко перемещаем - можно использовать для временного контроля нагрузки на нескольких участках;
• Готовый кабель на выходе - минимум работ по подключению;
• Высокий класс точности 1 - подходит для коммерческого учета электроэнергии;
• Надежная механическая фиксация - не выпадает даже при вибрациях.

Ограничения применения

• Подходит только для переменного тока - не работает с постоянным током;
• Не применяется для многожильных кабелей, где жилы расположены вне одной оси - возникают погрешности;
• Запрещена установка на токоведущие части с температурой выше +80 C;
• Не рекомендовано использование в средах с высоким уровнем электромагнитных помех без экранирования кабеля вторичной обмотки;
• Диаметр 24 мм ограничен - нельзя установить на кабель 35 мм2 и больше.

Примеры использования

• Установка на фазный провод в щите управления насосной станцией для подключения цифрового счетчика;
• Временный замер нагрузки на конвейере во время диагностики энергопотребления;
• Мониторинг тока в распределительном щите офисного здания через систему SCADA;
• Подключение к аналитическому оборудованию для выявления перегрузок на линии освещения.

Практические советы

• Перед установкой проверьте, чтобы провод был полностью изолирован и не имел повреждений оболочки;
• Не перегибайте и не растягивайте кабель вторичной обмотки - он чувствителен к механическим воздействиям;
• При использовании в трехфазной системе устанавливайте по одному трансформатору на каждую фазу - не используйте один прибор для нескольких проводов;
• Обязательно заземлите корпус измерительного прибора, к которому подключен трансформатор тока измерительный (клипса);
• Для длительной эксплуатации выбирайте место с хорошим доступом воздуха - избегайте плотной укладки рядом с нагревающимися компонентами.
