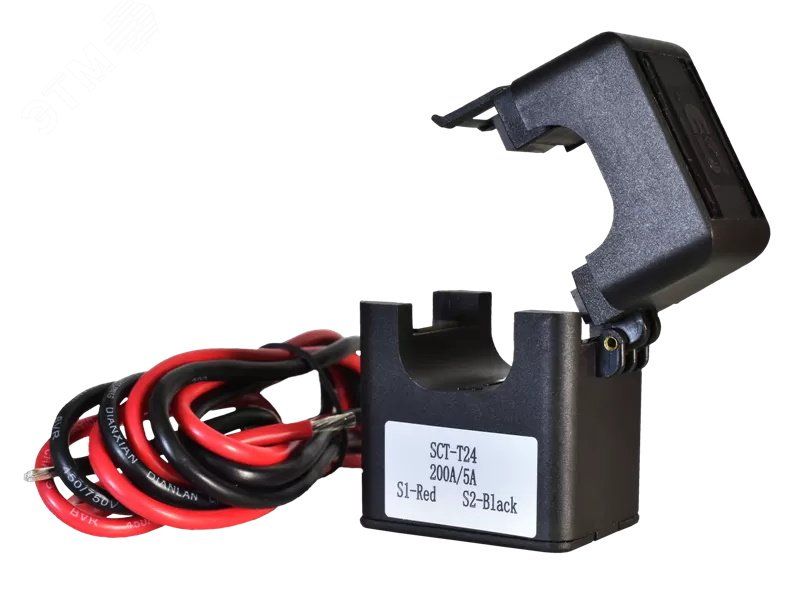

Трансформатор тока измерительный (клипса) НовАтек-Электро SCT-T24 200/5

Трансформатор тока измерительный (клипса) SCT-T24 200/5 от Новатек-Электро предназначен для бесконтактного измерения переменного тока в уже смонтированных электрических цепях. Благодаря разъемному сердечнику и клипсовому креплению, устройство легко устанавливается на провод без его демонтажа - идеально для модернизации сетей и мобильных замеров.

Назначение и область применения

Трансформатор тока измерительный (клипса) SCT-T24 200/5 используется для передачи сигнала тока от силового провода к измерительным приборам: счетчикам энергии, контроллерам, анализаторам качества сети, системам АСУ ЭЭ. Применяется там, где невозможно или нецелесообразно разрывать цепь - например, при диагностике нагрузки, учете потребления на действующих участках сети или внедрении систем мониторинга.

Технические характеристики

• Номинальный первичный ток: 200 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Класс точности: 1 - погрешность измерения не превышает +-1% в рабочем диапазоне;
• Диаметр отверстия: 24 мм - подходит для проводников до 24 мм в диаметре (например, кабели сечением до ~70 мм2 медного провода);
• Рабочее напряжение: 600 В - допустимое напряжение между проводником и землей;
• Количество вторичных обмоток: одна - один выходной сигнал для одного измерительного устройства;
• Присоединение вторичной обмотки: кабель - готовые выводы для подключения к приборам;
• Быстрое закрепление: да - механизм защелкивания позволяет установить трансформатор за несколько секунд;
• Защита от прикосновения: да - корпус предотвращает случайное касание к токоведущим частям при установленном состоянии.

Совместимость и монтаж

Трансформатор тока измерительный (клипса) SCT-T24 200/5 устанавливается на одиночный фазный или нулевой проводник без его отключения. Для монтажа достаточно раскрыть клипсу, поместить её вокруг провода и зафиксировать до щелчка. Подключение вторичной цепи выполняется через подготовленный кабель с клеммами - рекомендуется использовать экранированный провод длиной до 10 метров для снижения влияния помех. Убедитесь, что проводник полностью проходит через центр отверстия - смещение вызывает погрешность измерения. Не используйте для многожильных сборных шин без равномерного расположения жил внутри окна.

Безопасность и стандарты

Трансформатор тока измерительный (клипса) SCT-T24 200/5 соответствует требованиям безопасности по ГОСТ IEC 61869-2. Конструкция исключает доступ к токоведущим элементам при правильно установленном положении. Защита от прикосновения обеспечена механическим корпусом - работа возможна даже при наличии напряжения на проводе. Перед установкой проверьте целостность изоляции провода и соответствие его диаметра 24 мм.

Преимущества

• Не требует отключения питания - установка на действующей сети;
• Высокая скорость монтажа - меньше времени на работы по сравнению с классическими трансформаторами;
• Компактная форма - занимает мало места в распределительных щитах и каналах;
• Стандартный выход 5 А - совместим с большинством промышленных приборов учета и защиты;
• Надежная фиксация - не выпадает при вибрациях и механическом воздействии.

Ограничения применения

• Не предназначены для постоянного тока - работают только с переменным током (AC);
• Не подходят для проводников диаметром больше 24 мм - требуется другой модельный ряд;
• Не используются в качестве основного средства защиты - только для измерения и контроля;
• Запрещено применять при температуре ниже -10 C и выше +55 C - указаны в спецификации производителя;
• Не следует устанавливать рядом с мощными источниками магнитных полей - возможно искажение показаний.

Примеры использования

• Подключение к цифровому счетчику электроэнергии на промышленном оборудовании;
• Мониторинг нагрузки на конвейере или насосной станции без остановки производства;
• Переносная диагностика токовой нагрузки в распределительном щите;
• Добавление системы учета энергопотребления в старую электропроводку без переоборудования.

Практические советы

• Перед установкой проверьте, чтобы провод был плотно расположен в центре отверстия - смещение увеличивает погрешность;
• Никогда не оставляйте вторичную обмотку разомкнутой при работе - это опасно и повредит трансформатор;
• Используйте кабель с минимальной длиной и хорошей экранировкой для подключения к прибору - особенно в условиях с высоким уровнем ЭМИ;
• При необходимости установки нескольких трансформаторов на одной шине - соблюдайте интервал между ними минимум 50 мм для избежания взаимного влияния;
• Для длительной эксплуатации в пыльных средах периодически осматривайте контактные поверхности клипсы - грязь может препятствовать надежному защелкиванию.
