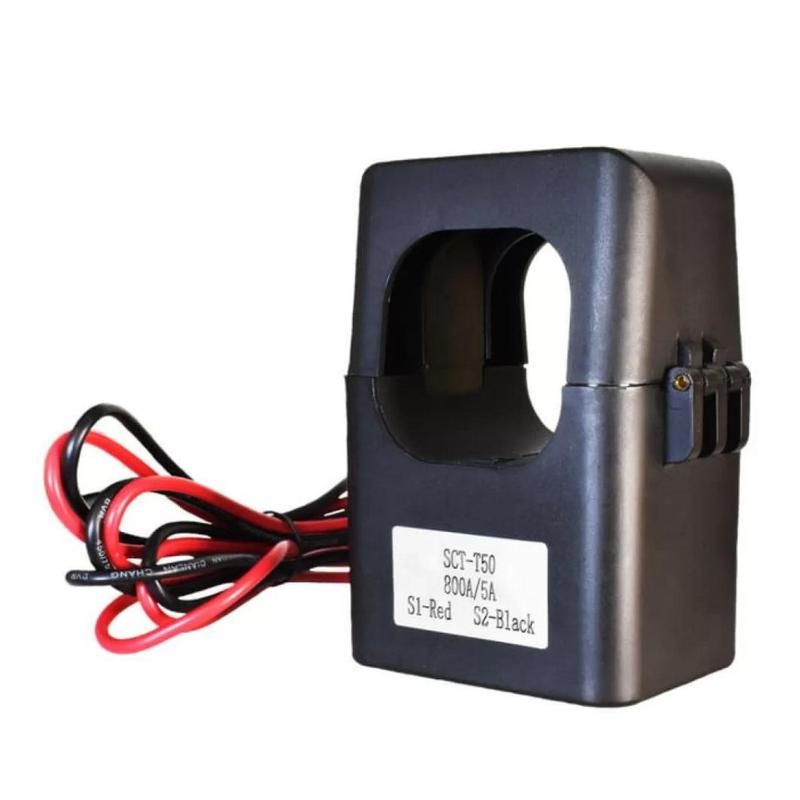

Трансформатор тока измерительный (клипса) НовАтек-Электро SCT-T50 800/5

Трансформатор тока измерительный (клипса) НовАтек-Электро артикул sct-t50 800/5 предназначен для бесконтактного измерения тока в силовых цепях до 800 А. Его конструкция с разъемным сердечником позволяет устанавливать устройство без отключения питания - просто защелкнуть вокруг провода.

Назначение и область применения

Трансформатор тока измерительный (клипса) используется для передачи сигнала тока от высоковольтной или высокотоковой линии к измерительным приборам: счетчикам энергии, контроллерам, анализаторам качества электроэнергии, системам мониторинга нагрузки. Подходит для монтажа на действующих электросетях, где невозможно или опасно вскрывать соединения. Применяется в распределительных щитах, на шинах, в кабельных каналах, на входах оборудования - например, на станках, насосах, конвейерах, HVAC-системах.

Технические характеристики

• Номинальный первичный ток: 800 А - максимальный рабочий ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством промышленных измерительных приборов;
• Класс точности: 1 - погрешность измерения не превышает +-1% в рабочем диапазоне токов;
• Напряжение изоляции: 600 В - допустимое напряжение между проводником и корпусом устройства;
• Диаметр отверстия: 50 мм - внутренний проход для проводника, подходит для кабелей сечением до ~95 мм2;
• Количество вторичных обмоток: одна - обеспечивает один выходной сигнал;
• Присоединение вторичной обмотки: кабель - два вывода для подключения к измерительному устройству;
• Монтажное исполнение: с окном - токоведущий провод проходит через центральное отверстие;
• Быстрое закрепление: да - механизм зажима позволяет установить трансформатор одним движением;
• Защита от прикосновения: да - корпус предотвращает случайное касание к токоведущим частям при установленном состоянии.

Совместимость и монтаж

Трансформатор тока измерительный (клипса) sct-t50 800/5 устанавливается на одиночный фазный или нулевой проводник. Для монтажа достаточно:

• Убедиться, что проводник имеет диаметр ≤50 мм;
• Разжать зажим, поместить провод в центральное отверстие;
• Закрыть зажим до характерного щелчка - он фиксируется механически;
• Подключить кабель вторичной обмотки к измерительному прибору (например, счетчику или токовому преобразователю);
• Не замыкать вторичную обмотку при отключенном проводе - это может повредить трансформатор.

Обязательно проверьте, чтобы проводник был изолированным и находился под напряжением не выше 600 В. Установка возможна на медных и алюминиевых жилах, в том числе многожильных.

Безопасность и стандарты

Трансформатор тока измерительный (клипса) соответствует требованиям безопасности по защите от прикосновения: при правильно установленном положении токоведущие части недоступны. Конструкция исключает риск возникновения дуги при монтаже на живых проводах. Производитель рекомендует использовать устройство в соответствии с правилами ПУЭ и ГОСТ Р МЭК 61869-2. Сертификация на соответствие стандартам указана в документации завода-изготовителя.

Преимущества

• Установка без отключения сети - снижает время простоя и риски при работе под напряжением;
• Высокая надежность благодаря цельному литому корпусу и герметичной изоляции;
• Стандартный выход 5 А - совместим с широким спектром промышленных приборов;
• Механизм “зажим” обеспечивает прочную фиксацию даже при вибрациях и температурных колебаниях;
• Защита от прикосновений делает устройство безопасным для обслуживания вблизи токоведущих элементов.

Ограничения применения

• Не применяется для постоянного тока - работает только на переменном токе (AC);
• Не предназначена для работы при токах выше 800 А - возможна перегрузка и повреждение;
• Не устанавливается на несколько проводников одновременно - только на один фазный или нулевой;
• Не следует применять в условиях повышенной запыленности без защиты корпуса - хотя IP-класс не указан, внешняя среда должна быть чистой;
• Не подходит для монтажа на экранированные или бронированные кабели без доступа к жиле - требуется прямой контакт с токоведущей частью.

Примеры использования

• Мониторинг потребления энергии на главном вводе в административном здании;
• Измерение тока в цепи двигателя насосной станции без демонтажа кабеля;
• Подключение к системе автоматического учета электроэнергии на производстве;
• Переносная диагностика нагрузки на распределительном щите во время планового осмотра;
• Фиксация тока в цепи конвейера для анализа режимов работы оборудования.

Практические советы

• Перед установкой убедитесь, что проводник не находится под напряжением выше 600 В - превышение может вызвать пробой изоляции;
• При использовании нескольких трансформаторов на одной шине соблюдайте минимальное расстояние между ними - минимум 10–15 см, чтобы избежать взаимного влияния;
• Вторичный кабель лучше прокладывать отдельно от силовых линий, используя экранированный провод для снижения помех;
• Проверяйте плотность защелкивания - если зажим не полностью закрылся, показания будут некорректными;
• При длительной эксплуатации периодически осматривайте место контакта - особенно в местах с вибрацией или перепадами температуры.
