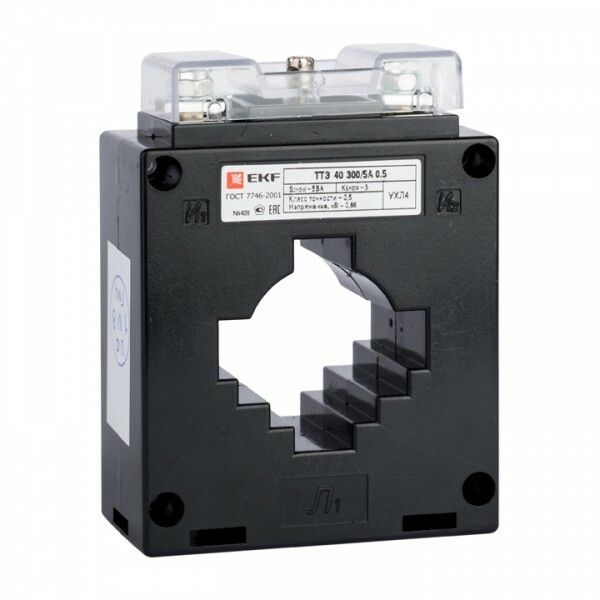

Трансформатор тока ТТЕ 40 300/5А кл. точн. 0.5S PROxima EKF tte-40-300-0.5S/tc-40-300-0.5S tc-40-300-0.5S;tte-40-300-0.5S

Трансформатор тока ТТЭ-40-300/5А класс точности 0,5S от EKF предназначен для точного измерения тока в цепях переменного тока 50 Гц и передачи сигнала на счетчики, реле защиты и системы автоматизации. Этот модельный ряд используется там, где важна высокая точность даже при малых нагрузках.

Назначение и область применения

Трансформатор тока ТТЭ-40-300/5А класс точности 0,5S преобразует большой первичный ток (до 300 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Применяется в системах учёта электроэнергии, защите оборудования и контроле нагрузки. Подходит для установки в распределительных щитах, вводных шкафах, КРУ и других объектах с напряжением до 660 В.

Технические характеристики

• Номинальный первичный ток: 300 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - обеспечивает допустимую погрешность +-0,5% при токах от 1% до 120% от номинала, что важно для точного учёта при слабых нагрузках
• Тип: однофазный, одноконцевый (один вход)
• Диаметр отверстия: 31 мм - позволяет протянуть проводник сечением до ~95 мм2
• Высота: 41 мм - компактный форм-фактор для плотной сборки
• Номинальная мощность: 5 В·А - достаточна для большинства современных цифровых счётчиков и реле
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного обслуживания
• Коэффициент безопасности FS 10 - выдерживает перегрузку до 10× номинального тока без повреждений

Совместимость и монтаж

ТТЭ-40-300/5А совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А. Устанавливается на фазный проводник без разрыва цепи - просто проходится через отверстие. Монтаж выполняется на DIN-рейку или с помощью крепёжных элементов, предусмотренных конструкцией корпуса. Обязательно соблюдайте полярность при подключении вторичной обмотки: выводы S1 и S2 должны соответствовать схеме прибора. Нельзя замыкать вторичную обмотку при отключенном оборудовании - это опасно!

Безопасность и стандарты

Трансформатор тока ТТЭ-40-300/5А сертифицирован и соответствует требованиям ГОСТ Р 8.620–2014 и международному стандарту IEC 61869-2. Конструкция исключает доступ к токоведущим частям при установленном состоянии. Коэффициент безопасности FS 10 гарантирует сохранение целостности при кратковременных перегрузках, типичных для аварийных режимов.

Преимущества

• Класс точности 0,5S - идеален для коммерческого учёта, особенно при низких нагрузках (например, ночью или в выходные)
• Малая габаритная высота (41 мм) - легко помещается в ограниченных пространствах щитов
• Винтовое подключение - долговечно, не требует специнструментов, поддаётся проверке
• Фиксированный коэффициент трансформации 300/5 = 60 - предсказуемый результат измерений
• Произведён EKF - известный производитель с гарантированной качественной цепочкой контроля

Ограничения применения

• Не постоянного тока - работает только с переменным током 50 Гц
• Запрещено использовать при напряжении выше 660 В - риск пробоя изоляции
• Не рекомендовано применение вне закрытых щитов - отсутствует степень защиты IP
• Нельзя подключать потребители с мощностью более 5 В·А - возможна потеря точности
• При использовании нескольких трансформаторов на одной фазе требуется согласование нагрузок

Примеры использования

• Установлен в главном вводе жилого дома для точного учёта расхода электроэнергии
• Интегрирован в систему автоматического управления насосной станцией для защиты от перегрузки
• Применяется на участке конвейера с регулярными пусками - благодаря классу 0,5S точно регистрирует импульсы тока
• Используется в промышленных ЩРН для контроля баланса нагрузки трёх фаз

Практические советы

• Перед монтажом проверьте диаметр провода - он должен свободно проходить через 31 мм, но не быть слишком тонким (не менее 16 мм2)
• Обеспечьте минимальный радиус изгиба вторичных проводов - не менее 10× диаметра кабеля
• При подключении к цифровому счётчику используйте экранированный кабель и заземлите экран в одной точке
• Проверяйте правильность подключения по меткам S1/S2 - неверная полярность даёт ошибку в показаниях
• При необходимости замены - всегда отключайте питание и убедитесь, что вторичная цепь замкнута через тестовый блок
• ТТЭ-40-300/5А от EKF часто используют как запасной вариант для моделей TC-40-300-0.5S - они взаимозаменяемы
